一种新型儿科检查护理床的制作方法

本实用新型涉及医疗器械技术领域，尤其是一种新型儿科检查护理床。

背景技术：

目前，临床上所使用的儿科护理床主要由床板和床腿构成，没有任何防护措施，患儿一般较易躁动，稍有不慎就会从床上滚落下来，存在一定的安全隐患，而且有些护理床在给小儿进行输液时，由于小儿好动和不配合工作，往往需要多个人的协助方可完成，如果输液时间又相对较长，输液过程中稍不注意就会造成走针等问题，给医务人员增加了工作难度。

技术实现要素：

本实用新型的目的是为了克服上述技术缺点提供一种新型儿科检查护理床。

本实用新型解决技术问题采用的技术方案为：一种新型儿科检查护理床，包括床体，所述床体一端设置有床头板，床体上设置有枕头和呕吐框；所述床体一侧靠近床头板一端设置有固定杆、桌面支撑架和固定带，所述床体两侧分别设置有活动防护栏杆，所述活动防护栏杆设置于床体两侧的收纳槽内；所述桌面支撑架顶端设置有桌板，所述桌板底部通过直杆设置有垃圾桶。

所述垃圾桶通过固定钉固定在直杆上。

所述固定杆内通过调节栓设置有调节杆，所述调节杆顶端设置有输液瓶悬挂杆。

所述固定带上连接有保护带，所述固定带一侧设置有粘扣A，保护带一侧设置有粘扣B。

所述呕吐框内设置有接物袋，呕吐框外设置有推拉盖，所述推拉盖上设置有推拉槽。

所述床体底部设置有四个支撑腿。

本实用新型所具有的有益效果是：

本实用新型结构设计合理，使用方便，在给小儿进行输液时固定带能够固定小儿手臂，便于输液，活动防护栏杆可避免患儿跌落于床下，而呕吐框可方便患儿呕吐，无需使用单独污物桶，这样减轻了医护人员的工作难度。

附图说明

附图1为本实用新型的结构示意图。

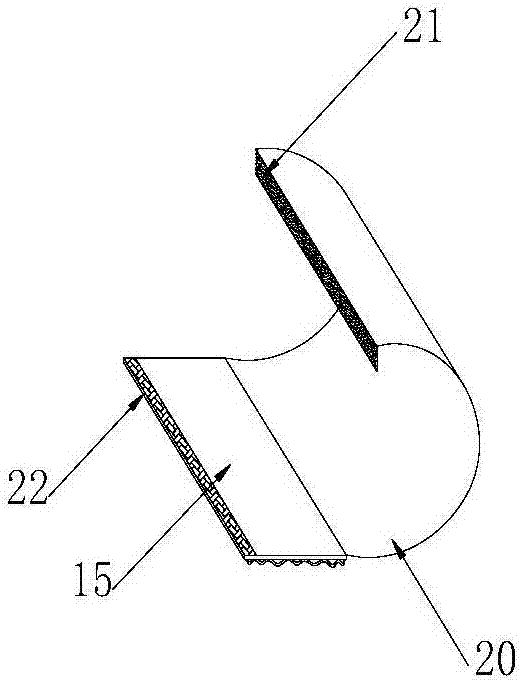

附图2为本实用新型固定带的结构示意图。

附图3为本实用新型呕吐框的结构示意图。

具体实施方式

下面结合附图1、2、3对本实用新型做以下详细说明。

如图1、2、3所示，本实用新型包括床体1，所述床体1一端设置有床头板4，床体1上设置有枕头3和呕吐框2；所述床体1一侧靠近床头板4一端设置有固定杆5、桌面支撑架13和固定带15，所述床体1两侧分别设置有活动防护栏杆17，所述活动防护栏杆17设置于床体1两侧的收纳槽16内；所述桌面支撑架13顶端设置有桌板9，所述桌板9底部通过直杆10设置有垃圾桶12；所述垃圾桶12通过固定钉11固定在直杆10上；所述固定杆5内通过调节栓8设置有调节杆6，所述调节杆6顶端设置有输液瓶悬挂杆7；所述固定带15上连接有保护带20，所述固定带15一侧设置有粘扣A22，保护带20一侧设置有粘扣B21；所述呕吐框2内设置有接物袋19，呕吐框2外设置有推拉盖23，所述推拉盖23上设置有推拉槽18；所述床体1底部设置有四个支撑腿14。

使用本实用新型时，将调节杆6顶端设置的输液瓶悬挂杆7调节到适当位置，固定杆5上设置的调节杆6起到调节作用，患儿躺在床体1上，将手臂放于固定带15上，将粘扣A22与粘扣B21扣紧，能够防止患儿在输液过程中乱动带来危害。
