一种改进的妇产科护理用阴道扩张器的制作方法

本实用新型涉及一种妇产科用护理器械，尤其是一种改进的妇产科护理用阴道扩张器。

背景技术：

阴道扩张器是一种妇产科常用的护理检查辅助器械。中国实用新型专利CN 203736162 U公开了一种防堵塞鸭嘴式扩阴器，防止阴道壁堵塞空腔。但是，这种结构的扩张器不便于对于阴道壁进行上药操作。

技术实现要素：

本实用新型要解决的技术问题是提供一种改进的妇产科护理用阴道扩张器，能够解决现有技术的不足，便于在扩张阴道的同时对阴道壁进行上药操作。

为解决上述技术问题，本实用新型所采取的技术方案如下。

一种改进的妇产科护理用阴道扩张器，包括两个铰接在一起的扩张片，所述扩张片的外表面设置有第一弧形弹簧片，第一弧形弹簧片的两端对称设置有滚动轴，滚动轴通过支架固定在扩张片上，滚动轴的底部对称设置有橡胶限位快，第一弧形弹簧片的两端设置有若干个橡胶插片，相邻两个橡胶插片之间设置有空隙，空隙内活动插接有弹性金属片，弹性金属片底部固定在滚动轴上，第一弧形弹簧片的中间设置有通孔，扩张片的内侧设置有海绵层，通孔通过柔性连接管连接在海绵层上，第一弧形弹簧片的两端通过第二弧形弹簧片固定在扩张片上，第一弧形弹簧片的长度为75mm，高度为8.5mm，第一弧形弹簧片的宽度与扩张片的宽度之比为4∶5。

作为优选，所述橡胶插片的侧面设置有半球形橡胶体，半球形橡胶体的上下两侧分别设置有橡胶支撑臂，半球形橡胶体内设置有支撑杆，支撑杆的两侧设置有第一弹簧体连接至橡胶支撑臂。

作为优选，所述通孔的顶部设置有塑料套，塑料套的底部为圆台形，塑料套内壁设置有导流槽。

采用上述技术方案所带来的有益效果在于：本实用新型通过在扩张片的外侧设置第一弧形弹簧片，在扩张片对阴道进行扩张的同时，通过第一弧形弹簧片的弹性形变作用，将阴道壁进行充分的扩展。滚动轴可以使第一弧形弹簧片与扩张片产生一定量的相对位移，提高第一弧形弹簧片对阴道壁的扩展范围。橡胶插片一方面可以提高整个第一弧形弹簧片对阴道壁的摩擦支撑力，而且在滚动轴发生角度偏移时，橡胶插片在弹性金属片的挤压作用下可以根据整个第一弧形弹簧片的位移方向进行对应的弹性形变，从而提高橡胶插片的固定支撑效果。需要进行阴道壁上药操作时，通过海绵层向外释放药物，药物通过柔性连接管和通孔向阴道壁进行释放，并通过扩张片的移动，使得药物均匀施加在阴道壁上。第一弧形弹簧片的优选尺寸，可以提高第一弧形弹簧片对于阴道壁的扩展效果。半球形橡胶体与橡胶支撑臂在与弹性金属片的接触挤压过程中，第一弹簧体可以将橡胶支撑臂上收到的不均匀挤压力传递至支撑杆上，从而对弹性金属片对橡胶插片的挤压力进行平均化调整。带有导流槽的塑料套可以提高药物流出后的分布均匀性。

附图说明

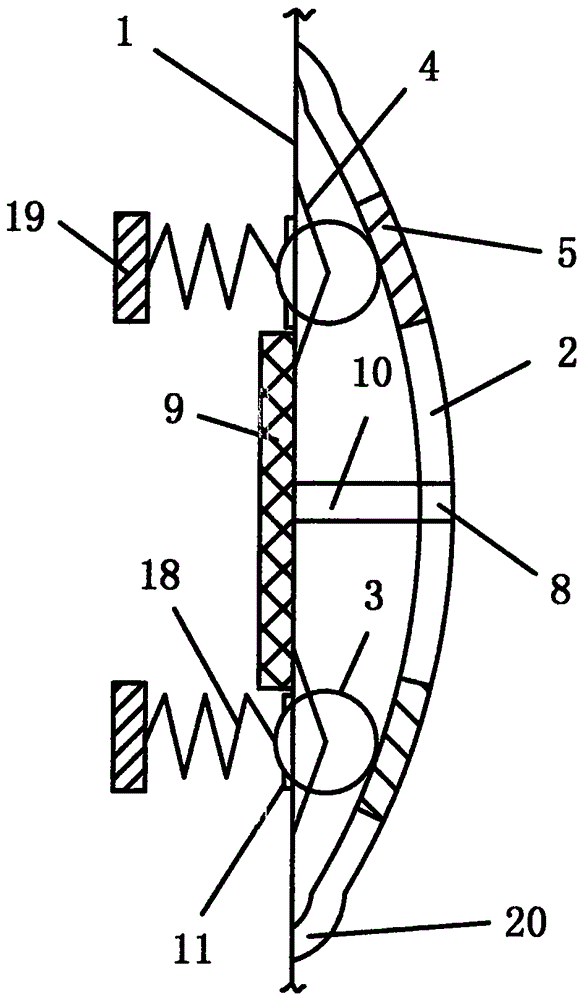

图1是本实用新型一个具体实施方式的结构图。

图2是本实用新型一个具体实施方式中滚动轴的结构图。

图3是本实用新型一个具体实施方式中通孔的结构图。

图中：1、扩张片；2、第一弧形弹簧片；3、滚动轴；4、支架；5、橡胶插片；6、空隙；7、弹性金属片；8、通孔；9、海绵层；10、柔性连接管；11、橡胶限位块；12、半球形橡胶体；13、橡胶支撑臂；14、支撑杆；15、第一弹簧体；16、塑料套；17、导流槽；18、第二弹簧体；19、橡胶垫片；20、第二弧形弹簧片。

具体实施方式

本实用新型中使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接、粘贴等常规手段，在此不再详述。

参照图1-3，本实用新型一个具体实施方式包括两个铰接在一起的扩张片1，所述扩张片1的外表面设置有第一弧形弹簧片2，第一弧形弹簧片2的两端对称设置有滚动轴3，滚动轴3通过支架4固定在扩张片1上，滚动轴3的底部对称设置有橡胶限位块11，第一弧形弹簧片2的两端设置有若干个橡胶插片5，相邻两个橡胶插片5之间设置有空隙6，空隙6内活动插接有弹性金属片7，弹性金属片7底部固定在滚动轴3上，第一弧形弹簧片2的中间设置有通孔8，扩张片1的内侧设置有海绵层9，通孔8通过柔性连接管10连接在海绵层9上，第一弧形弹簧片2的两端通过第二弧形弹簧片20固定在扩张片1上，第一弧形弹簧片2的长度为75mm，高度为8.5mm，第一弧形弹簧片2的宽度与扩张片1的宽度之比为4∶5。本实施例通过在扩张片1的外侧设置第一弧形弹簧片2，在扩张片1对阴道进行扩张的同时，通过第一弧形弹簧片2的弹性形变作用，将阴道壁进行充分的扩展。滚动轴3可以使第一弧形弹簧片2与扩张片1产生一定量的相对位移，提高第一弧形弹簧片2对阴道壁的扩展范围。橡胶插片5一方面可以提高整个第一弧形弹簧片2对阴道壁的摩擦支撑力，而且在滚动轴3发生角度偏移时，橡胶插片5在弹性金属片7的挤压作用下可以根据整个第一弧形弹簧片2的位移方向进行对应的弹性形变，从而提高橡胶插片5的固定支撑效果。需要进行阴道壁上药操作时，通过海绵层9向外释放药物，药物通过柔性连接管10和通孔8向阴道壁进行释放，并通过扩张片1的移动，使得药物均匀施加在阴道壁上。第一弧形弹簧片2的优选尺寸，可以提高第一弧形弹簧片2对于阴道壁的扩展效果。橡胶插片5的侧面设置有半球形橡胶体12，半球形橡胶体12的上下两侧分别设置有橡胶支撑臂13，半球形橡胶体12内设置有支撑杆14，支撑杆14的两侧设置有第一弹簧体15连接至橡胶支撑臂13，半球形橡胶体12与橡胶支撑臂13在与弹性金属片7的接触挤压过程中，第一弹簧体15可以将橡胶支撑臂13上收到的不均匀挤压力传递至支撑杆14上，从而对弹性金属片7对橡胶插片5的挤压力进行平均化调整。通孔8的顶部设置有塑料套16，塑料套16的底部为圆台形，塑料套16内壁设置有导流槽17，带有导流槽17的塑料套16可以提高药物流出后的分布均匀性。

另外，滚动轴3的底部连接有第二弹簧体18，第二弹簧体18穿过扩张片1，第二弹簧体18的末端设置有橡胶垫片19。在进行上药操作时，上药管在两个扩张片1中穿过，橡胶垫片19与上药管紧密接触，通过第二弹簧体18对滚动轴3形成限位能力，避免在上药时外力作用导致滚动轴的额外位移。

其中，本实用新型是在背景技术引用的专利文献的基础上改进而来的，扩展片1的连接结构和外部手持部分在背景技术引用的专利文献中已经进行了充分的公开，在此不再详述。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
