一种带有肱动脉脉动模拟功能的血压测量训练系统的制作方法

本实用新型公开涉及血压测量训练系统，尤其涉及一种带有肱动脉脉动模拟功能的血压测量训练系统。

背景技术：

目前，全国各个医学相关院校，在进行血压测量训练与考核的时候，采用血压测量系统进行血压测量的训练与考核。现有的血压测量系统包括：充气袖带、血压计、控制器、压力传感器和扬声器，使用时，将充气袖带缠绕在已经在肱动脉下安放扬声器的仿真手臂上，根据控制器预先手动设置的心脏收缩压值和心脏舒张压值，与预先调整好的心率次数和柯氏音的音量大小，通过连接到血压计上的压力传感器，测量血压计实际压力值，当压力值达到设定值后，由控制器中预先录制的柯氏音语音芯片，通过扬声器进行柯氏音播放，训练者通过听诊器放置在仿真手臂肱动脉上听取柯氏音，根据柯氏音读出血压计上的压力值，判断出心脏收缩压值和心脏舒张压值，然后与控制器上预先设定好的值进行比较，对比训练者的血压测量结果是否准确，达到训练和考核目的。

在实际血压测量过程中水银血压计的汞柱，处于心脏舒张压和心脏收缩压之间时，由于肱动脉脉动的原因会上下波动，弹簧式血压计的指针会抖动，当低于心脏的舒张压时，水银血压计的汞柱会停止波动，弹簧式血压计的指针会停止抖动。而汞柱的波动和指针的抖动在实际血压测量中结合听到柯氏音对判断心脏收缩压和心脏舒张压起到非常关键的作用。

但目前的血压测量系统没有实现该功能，训练者在捏动手压球为充气袖带加压时无法根据汞柱的波动和指针的抖动情况判断应该加压到多少毫米汞柱压力，只能盲目的加压，这不符合血压测量使用要求。读数时水银血压计汞柱是平缓的下滑，弹簧式血压计的指针也是平缓的偏移，这样是严重背离实际情况的。由于汞柱不波动，指针不抖动，训练者会轻易的读出相应的压力值，但是在实际人体血压测量时，却读不准血压值，血压值的误差会加大，在结合其它因素的误差，导致测量结果严重背离实际的血压值，这样会对诊断造成直接影响。

因此，如何解决现有血压测量训练系统无法满足训练者学习和考核要求的问题，成为人们亟待解决的问题。

技术实现要素：

鉴于此，本实用新型的目的在于提供一种带有肱动脉脉动模拟功能的血压测量训练系统，以至少解决现有血压测量系统存在的无法满足训练和考核要求的问题。

本实用新型公开了一种带有肱动脉脉动模拟功能的血压测量训练系统，其特征在于，包括：充气袖带1、血压计2、控制器3、压力传感器4、扬声器5、气囊6以及气囊驱动装置7；

所述充气袖带1与所述血压计2通过第一导管8连通；

所述控制器3包括：音频数据存储单元31、CPU处理单元32以及输入单元33；

所述音频数据存储单元31的输出端与所述CPU处理单元32的第一输入端连接；

所述扬声器5的输入端与所述CPU处理单元32第一输出端连接；

所述输入单元33的输出端与所述CPU处理单元32的第二输入端连接；

所述气囊6通过第二导管9与所述第一导管8或所述血压计2连通；

所述压力传感器4安装于所述第二导管9上，且所述压力传感器4的输出端与所述CPU处理单元32的第三输入端连接；

所述气囊驱动装置7的控制端与所述CPU处理单元32的第二输出端连接；

所述气囊6设置于所述气囊驱动装置7的驱动端，由所述气囊驱动装置7驱动所述气囊6释放气体。

优选，所述控制器3还包括：音频过滤放大单元34；

所述音频过滤放大单元34串联于所述CPU处理单元32和所述扬声器5之间，且所述音频过滤放大单元34的输入端与CPU处理单元32的第一输出端连接，所述音频过滤放大单元34的输出端与所述扬声器5的输入端连接。

进一步优选，所述控制器3还包括：气压信号放大单元35；

所述气压信号放大单元35串联于所述压力传感器4和所述CPU处理单元32之间，且所述气压信号放大单元35的输入端与所述压力传感器4的输出端连接，所述气压信号放大单元35的输出端与所述PCU处理单元32的第三输入端连接。

进一步优选，所述控制器3还包括：显示单元36；

所述显示单元36的输入端与所述CPU处理单元32的第三输出端连接。

进一步优选，气囊驱动装置7为舵机。

进一步优选，所述血压计2为水银血压计或弹簧血压计。

本实用新型提供的带有肱动脉脉动模拟功能的血压测量训练系统，在系统中增设了气囊和气囊驱动装置，其中，控制器依据压力传感器检测到的压力信号，控制气囊驱动装置进行相应的运动，当压力传感器检测的压力值处于心脏舒张压设定值和比心脏收缩压设定值高2-3个毫米汞柱对应的压力值之间时，控制器控制气囊驱动装置进行运动，驱动气囊释放气体进入血压计或与血压计连通的第一导管中，使血压计中的汞柱或指针根据设定的心率值频率进行抖动或摆动，当压力传感器检测的压力值高于心脏收缩压设定值10个毫米汞柱时，通过打开充气袖带中手压球上的针式排气阀以每秒2-3个毫米汞柱的速度放气，直至压力传感器检测的压力值处于控制器预先设定的心脏舒张压压力值和心脏收缩压压力值之间时，控制器输出预先设定好的播放模式进行柯氏音的播放，就如同测量真实人体血压一样，满足训练者的学习和考核要求。

附图说明

此处的附图被并入说明书中并构成本说明书的一部分，示出了符合本实用新型的实施例，并与说明书一起用于解释本实用新型的原理。

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，对于本领域普通技术人员而言，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为本实施例公开实施例提供的一种带有肱动脉脉动模拟功能的血压测量训练系统的结构示意图；

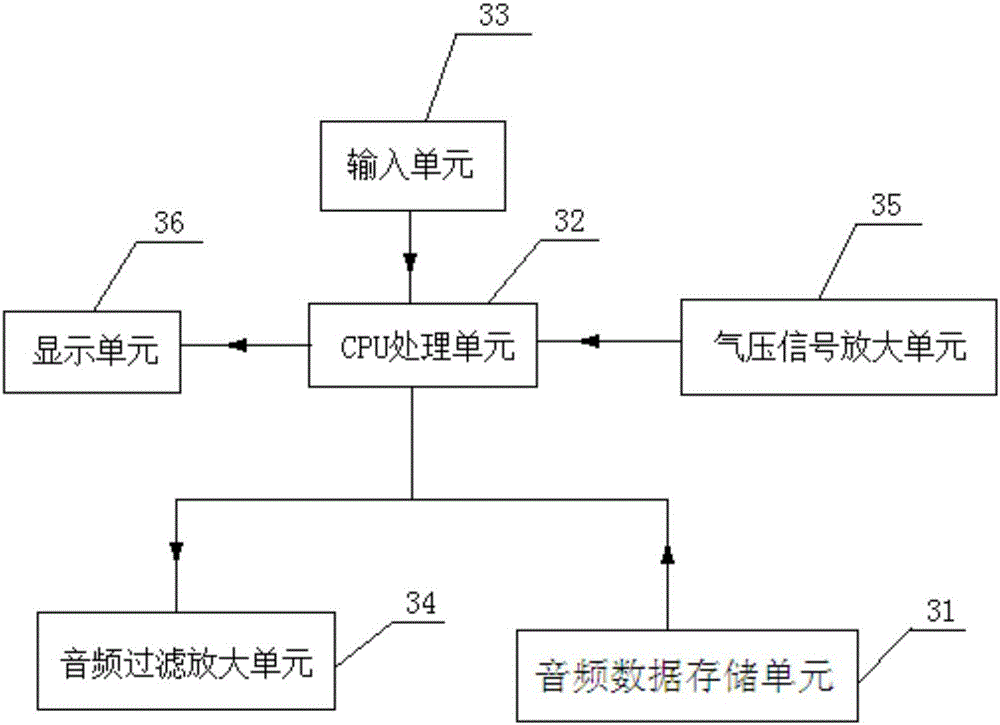

图2为本实施例公开实施例提供的一种带有肱动脉脉动模拟功能的血压测量训练系统中控制器的模块图。

具体实施方式

这里将详细地对示例性实施例进行说明，其示例表示在附图中。下面的描述涉及附图时，除非另有表示，不同附图中的相同数字表示相同或相似的要素。以下示例性实施例中所描述的实施方式并不代表与本实用新型相一致的所有实施方式。相反，它们仅是与如所附权利要求书中所详述的、本实用新型的一些方面相一致的装置的例子。

参见图1为一种带有肱动脉脉动模拟功能的血压测量训练系统，该训练系统包括：充气袖带1、血压计2、控制器3、压力传感器4、扬声器5、气囊6以及气囊驱动装置7，其中，充气袖带1与血压计2通过第一导管8连通，参见图2，控制器3包括：用于存储柯氏音数据的音频数据存储单元31、CPU处理单元32以及输入单元33，其中，音频数据存储单元31的输出端与CPU处理单元32的第一输入端连接，CPU处理单元32的第一输出端与扬声器5的输入端连接，输入单元33的输出端与CPU处理单元32的第二输入端连接，气囊6通过第二导管9与第一导管8或所述血压计2连通，压力传感器4安装于第二导管9上，且压力传感器4的输出端与CPU处理单元32的第三输入端连接，气囊驱动装置7的控制端与CPU处理单元32的第二输出端连接，气囊6设置于气囊驱动装置7的驱动端，由气囊驱动装置7驱动所述气囊6释放气体。

其中，气囊驱动装置7可选用舵机，血压计2为水银血压计或弹簧血压计均可。

使用该血压测量训练系统进行模拟训练或考核时，具体为，参见图1，在控制器3的输入单元中分别设置好心脏收缩压值和心脏舒张压值，设定心脏心率，设定模拟肱动脉脉动力度，设定柯氏音各个时相的音量大小，设定柯氏音各个时相播放的个数，或直接调出存储的10个血压病例中的一个病例，所有的设置项设置好后开始模拟血压测量，参见图1，首先将扬声器5安装于仿真手臂A的肱动脉下，然后将充气袖带1缠绕于已经在肱动脉下安放了扬声器5的仿真手臂A上，输入单元33将输入的设置信息发送到CPU处理单元32中，同时训练者捏动手压球为充气袖带1加压，第一导管8将充气袖带1对应的压力值传送到血压计2中，且压力传感器4对第一导管8中或血压计2中的压力进行实时检测，当检测的压力值处于心脏舒张压设定值和比心脏收缩压设定值高2-3个毫米汞柱对应的压力值之间时，控制器3控制气囊驱动装置7进行运动，驱动气囊6释放气体进入血压计2或与血压计连通的第一导管8中，使血压计2中的汞柱或指针就根据设定的心率值频率进行抖动或摆动，当检测的压力值高于心脏收缩压设定值10个毫米汞柱以上时，通过打开手压球上的针式排气阀以每秒2-3个毫米汞柱的速度放气，压力达到控制器3预先输入的心脏收缩压压力值时，控制器3通过CUP处理单元32的PWM功能把音频数据存储单元31的音频数据合成为与设定模式对应的WAV格式柯氏音，并通过扬声器5播放，训练者可将听诊器B的听诊头放在仿真手臂A的肱动脉上，听取柯氏音，并依据听取的柯氏音读出血压计上的压力值，判断出心脏收缩压值和心脏舒张压值，然后与控制器上预先设定好的值进行比较，对比训练者的血压测量结果是否准确，达到训练和考核目的。

上述的血压测量训练系统可实现以下功能：

1、具有模拟肱动脉脉动功能，可以在真实的血压计上看到汞柱波动或指针抖动；

2、可设置模拟肱动脉脉动力量的大小，为0-5个级别；

3、60-120的心率范围，步进值为1，一共60种心率；

4、可以分别设置柯氏音5个时相中4个时相(第5个时相为消失音，就是没有声音)在播放时的声音级别，级别为1-6个级别；

5、可以分别设置柯氏音5个时相中4个时相(第5个时相为消失音，就是没有声音)在播放时的播放个数，调节范围为0-300；

6、具有手动或自动压力校准功能；

7、低电量关机提示和10分钟无操作自动关机功能；

8、中英文界面切换；

9、可以把设置好参数进行存储，可以存储10个设置，方便训练和考核；

10、带有10种常见血压病例，方便训练和考核；

11、有血压测量示教动画和文字介绍，进行标准血压测量教学；

参见图2，作为方案的改进，在控制器3中还设置有：音频过滤放大单元34，该音频过滤放大单元34串联于CPU处理单元32和扬声器5之间，且音频过滤放大单元34的输入端与CPU处理单元32的第一输出端连接，音频过滤放大单元34的输出端与扬声器5的输入端连接；该音频过滤放大单元34处理由CPU处理单元32采用PWM合成的WAV格式的柯氏音音频，音频信号中带有PWM高频载波，音频过滤放大单元34对载波进行滤波，之后再对音频信号进行放大，驱动扬声器，同时CPU处理单元32可以控制音频过滤放大单元的增益，调节音量大小。

参见图2，在控制器3中还设置有：气压信号放大单元35，该气压信号放大单元35串联于压力传感器4和所述CPU处理单元32之间，且气压信号放大单元35的输入端与压力传感器4的输出端连接，气压信号放大单元35的输出端与PCU处理单元32的第三输入端连接；气压信号放大单元35对来自压力传感器的差分信号进行放大处理后送入CPU处理单元32中，同时CPU处理单元32也可控制气压信号放大单元35的增益，进行压力校准和精度控制。

参见图2，在控制器3中还设置有：显示单元36，该显示单元36的输入端与CPU处理单元32的第三输出端连接，用于显示输入的心脏收缩压值和心脏舒张压值信息，方便使用。

本领域技术人员在考虑说明书及实践这里公开的实用新型后，将容易想到本实用新型的其它实施方案。本申请旨在涵盖本实用新型的任何变型、用途或者适应性变化，这些变型、用途或者适应性变化遵循本实用新型的一般性原理并包括本实用新型未公开的本技术领域中的公知常识或惯用技术手段。说明书和实施例仅被视为示例性的，本实用新型的真正范围和精神由下面的权利要求指出。

应当理解的是，本实用新型并不局限于上面已经描述并在附图中示出的精确结构，并且可以在不脱离其范围进行各种修改和改变。本实用新型的范围仅由所附的权利要求来限制。
