一种水封式防噪音耳塞的制作方法

本实用新型涉及电厂防护设备领域，尤其是涉及一种水封式防噪音耳塞。

背景技术：

在电厂工作的过程中，由于机器的运转，使得电厂内的噪音非常大，而噪音对人体的影响是显而易见的，影响轻时会造成耳朵不适，影响重时会使得人们失去听力，从而严重影响了人们正常的工作和学习，虽然现在电厂内做了很多防噪音的措施，比如在发声源的源头进行消音，或在声音的传播路径上进行消音。但是由于机器过于庞大，而消音设备不能很好地将噪音隔离，同时，这些消音设备需要占用一定的空间，因此，对电厂设备的布局也会产生很大的影响。在实际生产中，工作人员一般是通过佩戴耳塞来防止噪音，但是现有的耳塞很难消除噪音，而且耳塞在长时间佩戴后会使耳孔非常疼痛，从而给人们带来极大的烦恼。

技术实现要素：

针对现有技术中存在的上述技术问题，本实用新型提供了一种水封式防噪音耳塞，本实用新型通过在压缩装置上设置连接管，连接管上设置注水管，注水管上设置封堵垫、封堵球和密封垫，以此来达到降低噪音和缓解耳朵疼痛的目的。

为了实现所述实用新型目的，本实用新型采用如下技术方案：

一种水封式防噪音耳塞，包括密封垫、封堵垫、注水管和伸缩储液结构，其中，伸缩储液结构上设置有注水孔，塞子与注水孔配合，将注水孔密封；

注水管的一端依次贯穿所述封堵垫和密封垫设置，注水管的另一端与伸缩储液结构连通，所述封堵垫位于密封垫与伸缩储液结构之间。

将防噪音耳塞的密封垫的一端插入耳朵内，密封垫将耳道密封，封堵垫卡合在外耳入口处，将耳塞固定。通过注水孔向伸缩储液结构中注水，压缩伸缩储液结构，使水通过注水管进入耳道内，在耳道内形成水封，可以有效消除噪音。

优选的，所述注水管上还设置有封堵球，封堵球位于密封垫的内侧，对密封垫起支撑作用。

优选的，所述密封垫的形状为子弹头形。可以更好地起到密封和固定作用。

进一步优选的，所述密封垫由柔软弹性材料制成。

优选的，所述封堵球为球形或椭球型。

封堵球可以和耳道紧密贴合，一方面可以对密封垫起到支撑作用，另一方面可以和密封垫一同起到更好的密封作用。

进一步优选的，所述封堵球与注水管同轴设置。

注水管正好贯穿封堵球的直径设置，更好地起到密封和注水效果。

更进一步优选的，所述封堵球由弹性材料制备而成。

封堵球的直径稍大于耳道的直径，由弹性材料制备，可以保证封堵球与耳道紧密贴合，实现对密封垫更好地固定，起到更好的密封效果。

优选的，所述封堵垫为圆柱形结构。

进一步优选的，所述封堵垫由弹性材料制备而成。

圆柱形结构具有弹性，可以使封堵垫更好地卡合在耳道入口处，更好地固定耳塞。

优选的，所述伸缩储液结构为伸缩筒，伸缩筒的两端分别设置有第一固定片和第二固定片，第一固定片和第二固定片上设置有卡合固定结构。

伸缩筒由柔软弹性材料制备，方便压缩和拔出。

进一步优选的，所述卡合固定结构包括卡槽和限位球，卡槽设置在第一固定片上，限位球固定在第二固定片上。

限位球卡合在卡槽中时，可以将第一固定片和第二固定片的相对位置固定，进而将伸缩储液结构固定为压缩状态，防止对进入耳朵中的液体吸收，避免液体的回流。

当不需要使用耳塞时，将限位球从卡槽中拔出，伸缩储液结构伸长，将耳朵内的液体吸入耳塞中，解除水封，并将废弃液体回收。

进一步优选的，所述卡合固定结构为魔术贴，魔术贴的两个粘合层分别固定在第一固定片和第二固定片上。

优选的，所述伸缩储液结构的端部连接有拉绳，所述拉绳的末端与所述塞子连接。可以防止塞子的丢失。

优选的，所述伸缩储液结构的端部设置有把手。便于将耳塞取出。

本实用新型的有益效果为：

本实用新型包括伸缩储液装置、拉环、塞子、连接管、封堵垫、注水管、封堵球和密封垫，通过在压缩装置上设置连接管，连接管上设置注水管，注水管上设置封堵垫、封堵球和密封垫，通过向伸缩储液装置中注入液体，并通过注水管将液体注入耳道内，使得在耳膜与密封垫之间形成水封，以此来达到降低噪音和缓解耳朵疼痛的目的；

本实用新型的伸缩储液装置可以将液体注入人的耳道内，也可以通过伸长将耳道内的液体吸出，对废液进行回收处理，可以防止液体对人的衣物或对环境造成污染。

本实用新型实用性强，使用和安装起来都比较简单，不但可以轻松的防止噪音，而且由于使用的都是柔性材料，且无需使用较大体积的耳塞将耳道塞满，以达到良好的防噪音的效果，所以佩戴的时候不会造成疼痛感，使人们的耳朵非常的舒服，同时由于压缩装置内可以填充滴耳液，从而极大的缓解了人们佩戴时候的痛苦，极大的方便了人们日常生活和工作。

附图说明

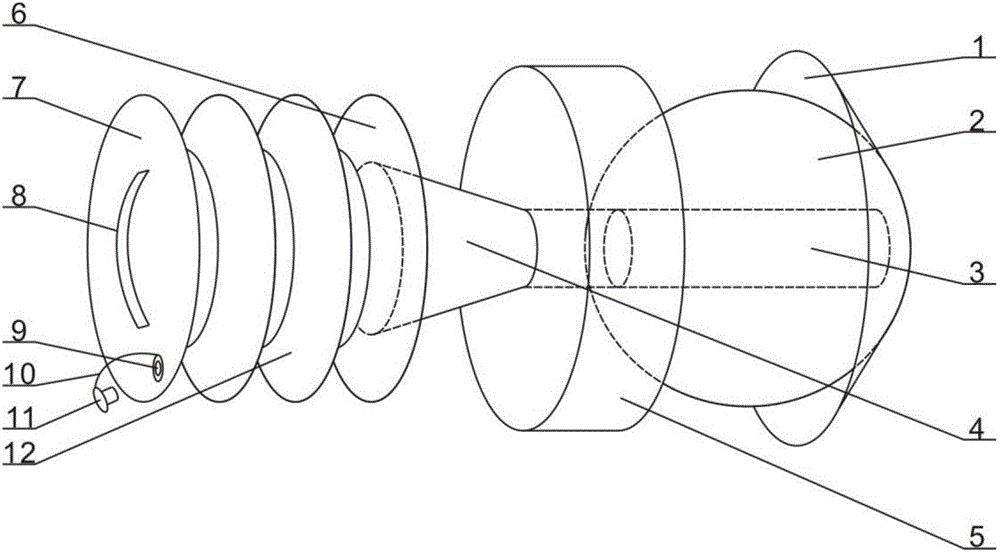

图1为本实用新型的实施例1的立体结构示意图；

图2为本实用新型的实施例1的伸缩储液结构的结构示意图；

图3为本实用新型的实施例2的结构示意图。

图中：1、密封垫；2、封堵球；3、注水管；4、连接管；5、封堵垫；6、第一固定片；7、第二固定片；8、拉环；9、注水孔；10、拉绳；11、塞子；12、伸缩筒；13、限位球；14、卡槽。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步说明。

实施例1

结合图1和图2所述的一种发电厂水封式防噪音耳塞，包括伸缩储液装置、拉环8、塞子11、连接管4、封堵垫5、注水管3、封堵球2和密封垫1，在压缩装置上设有注水孔9、拉环8和连接管4，拉环8设置在压缩装置一端，压缩装置另一端设有连接管4，连接管4上设有注水管3，注水管3上设有封堵垫5和封堵球2，封堵球2上设有密封垫1，所述压缩装置由第一固定片6、第二固定片7和伸缩筒12构成，在伸缩筒12的两端分别设有第一固定片6和第二固定片7，第一固定片6与连接管4相连接，第一固定片6上设有拉环8和注水孔9，注水孔9上设有拉绳10，拉绳10上设有塞子11；所述伸缩筒12为圆柱型或棱柱型的空心筒状结构，伸缩筒12由软质材料制作而成，伸缩筒12与连接管4相连通；所述压缩装置上设有限位装置，限位装置由限位球13和卡槽14构成，限位球13和卡槽14分别设置在第二固定片7和第一固定片6上，卡槽14为凹槽型结构，限位球13与卡槽14相对应，限位球13和卡槽14呈球窝连接结构；所述封堵垫5为圆型结构，封堵垫5套在注水管3上，封堵垫5由弹性材料制作而成；所述封堵球2为圆型或椭圆型结构，封堵球2的轴心与注水管3的轴心相一致，封堵球2由弹性材料制作而成，封堵球2一端与封堵垫5相连接，封堵球2另一端设有密封垫1；所述密封垫1为球面状结构，密封垫1球面的凹槽处与封堵球2相连接，密封垫1由柔软弹性材料制作而成。

实施本实用新型的水封式防噪音耳塞，在使用的时候，人们可以根据自己的实际情况选择不同的滴耳液，可以选择治疗型的滴耳液，也可以选择保养型的滴耳液。选择好之后，将液体通过注水孔9注入到压缩装置中，然后用塞子11将注水孔9封堵起来，这时就可以将其塞入耳朵了，使得封堵球2进入到耳道内，而密封垫1会将封堵球2周围的缝隙填满，封堵垫可以很好的固定在外耳入口处，这样就可以通过按压压缩装置将压缩装置内的液体注入到耳道内了，液体随着注水管进入到耳朵，由于耳膜的存在，液体会进入到耳朵内，这样就相当于耳膜和密封垫1之间充满了液体，从而形成了水封，而声音在水中的传播速度又非常的慢，因此就达到了隔音的效果，同时由于液体选择保护耳朵的液体，因此，对人们的耳朵进行了很好的保护，而压缩装置在按压的过程中由于限位装置的存在，使得第一固定片6和第二固定片7很好的连接在一起，从而防止了液体的回流，而在不使用耳套之后，只需要通过拉环8使得第一固定片6和第二固定片7分开，在压缩装置的作用下，耳朵内的液体重新被注水管3吸入到压缩装置中，从而方便了对废弃液体的处理，起到了卫生环保的作用，从而也方便了人们的工作和生活。

实施例2

结合图3所述的一种发电厂水封式防噪音耳塞，包括伸缩储液装置、拉环8、塞子11、连接管4、封堵垫5、注水管3和密封垫1，在伸缩储液装置上设有注水孔9、拉环8和连接管4，拉环8设置在伸缩储液装置一端，伸缩储液装置另一端设有连接管4，连接管4上设有注水管3，注水管3上设有封堵垫5，注水管3的末端设有密封垫1，且注水管3贯穿所述密封垫1设置，所述伸缩储液装置由第一固定片6、第二固定片7和伸缩筒12构成，在伸缩筒12的两端分别设有第一固定片6和第二固定片7，第一固定片6与连接管4相连接，第一固定片6上设有拉环8和注水孔9，注水孔9上设有拉绳10，拉绳10上设有塞子11；所述伸缩筒12为圆柱型或棱柱型的空心筒状结构，伸缩筒12由软质材料制作而成，伸缩筒12与连接管4相连通；所述压缩装置上设有限位装置，限位装置由限位球13和卡槽14构成，限位球13和卡槽14分别设置在第二固定片7和第一固定片6上，卡槽14为凹槽型结构，限位球13与卡槽14相对应，限位球13和卡槽14呈球窝连接结构；所述封堵垫5为圆型结构，封堵垫5套在注水管3上，封堵垫5由弹性材料制作而成；所述密封垫1为球面状结构密封垫1由柔软弹性材料制作而成。

实施例3

本实用新型的一种发电厂水封式防噪音耳塞，包括伸缩储液装置、拉环8、塞子11、连接管4、封堵垫5、注水管3、封堵球2和密封垫1，在压缩装置上设有注水孔9、拉环8和连接管4，拉环8设置在伸缩储液装置一端，伸缩储液装置另一端设有连接管4，连接管4上设有注水管3，注水管3上设有封堵垫5和封堵球2，封堵球2上设有密封垫1，所述伸缩储液装置由第一固定片6、第二固定片7和伸缩筒12构成，在伸缩筒12的两端分别设有第一固定片6和第二固定片7，第一固定片6与连接管4相连接，第一固定片6上设有拉环8和注水孔9，注水孔9上设有拉绳10，拉绳10上设有塞子11；所述伸缩筒12为圆柱型或棱柱型的空心筒状结构，伸缩筒12由软质材料制作而成，伸缩筒12与连接管4相连通；所述伸缩储液装置上设有限位装置，限位装置由魔术贴构成，魔术贴包括两条相互粘贴的织物组成，一条表面覆盖环状结构，另一条表面覆盖有钩状结构，当两条织物用力压紧时，钩与环相结合，形成暂时紧固的状态，若希望两者分离，只需用力将其分开即可。两条织物分别设置在第二固定片7和第一固定片6上；所述封堵垫5为圆型结构，封堵垫5套在注水管3上，封堵垫5由弹性材料制作而成；所述封堵球2为圆型结构，封堵球2的轴心与注水管3的轴心相一致，封堵球2由弹性材料制作而成，封堵球2一端与封堵垫5相连接，封堵球2另一端设有密封垫1；所述密封垫1为球面状结构，密封垫1球面的凹槽处与封堵球2相连接，密封垫1由柔软弹性材料制作而成。

上述虽然结合附图对本实用新型的具体实施方式进行了描述，但并非对实用新型保护范围的限制，所属领域技术人员应该明白，在本实用新型的技术方案的基础上，本领域技术人员不需要付出创造性劳动即可做出的各种修改或变形仍在本实用新型的保护范围内。
