心电监护仪附件的收纳装置的制作方法

本实用新型涉及心电监护仪附件的收纳技术领域，尤其涉及一种心电监护仪附件的收纳装置。

背景技术：

心电监护仪是医院广泛实用的精密医学仪器，能同时监护病人的动态心电图形、呼吸、体温、血压、血氧饱和度、脉率等生理参数，是临床医疗和护理中不可缺少的精密医学仪器。由于心电监护仪的导联线、血压袖带等附件的电缆粗细、长短、软硬不一，容易相互交叉打结。在临床工作中带来不便，尤其在抢救工作中既费时又费力，还容易延误抢救时间，引起医疗纠纷。

技术实现要素：

本实用新型的目的是解决目前心电监护仪附件存在的在临床工作中使用不便，尤其在抢救工作中既费时又费力的技术问题，提供一种便于收纳心电监护仪附件的心电监护仪附件的收纳装置。

为解决上述技术问题，本实用新型采用的技术方案是：

一种心电监护仪附件的收纳装置，包括收纳箱，所述收纳箱的上面板上设置有引线槽，所述收纳箱的后侧板上设置有第一固定耳和第二固定耳；所述收纳箱通过隔板分隔为心电导联线收纳格、血压附件收纳格和血氧附件收纳格；从心电监护仪至收纳装置之间的附件电缆采用螺旋束线管收纳合并成一条线缆后通过引线槽引入心电导联线收纳格、血压附件收纳格和血氧附件收纳格中；

所述心电导联线收纳格的前侧设置有第一盖板，且第一盖板通过第一合页与上面板连接；第一盖板的上部设置有第一出线孔；第一盖板外表面的下部设置有第一把手；心电导联线收纳格内的上部设有第一硅胶绕线柱；第一硅胶绕线柱下方设置有分线器悬挂器；分线器悬挂器下方设置有线缆整理矩阵；线缆整理矩阵下方设置有测试装置；所述测试装置由lmv脉冲发生电路、1Hz脉冲发生电路、电源电路和开关电路组成；所述电源电路与1Hz脉冲发生电路和开关电路连接，用于为测试装置供电；1Hz脉冲发生电路的信号输出端与开关电路的信号输入端连接，开关电路的信号输出端与1mv脉冲发生电路的信号输入端连接，1mv脉冲发生电路用于为开关电路输出的1Hz方波信号限幅；1mv脉冲发生电路输出的1mv1Hz方波用于测试心电导联线的完好性和可用性；

所述血压附件收纳格的前侧设置有第二盖板，且第二盖板通过第二合页与上面板连接；第二盖板的上部设置有第二出线孔；第二盖板外表面的下部设置有第二把手；血压附件收纳格内的上部设有第二硅胶绕线柱；第二硅胶绕线柱下方设置有袖带仓；

所述血氧附件收纳格的前侧设置有第三盖板，且第三盖板通过第三合页与上面板连接；第三盖板的上部设置有第三出线孔；第三盖板外表面的下部设置有第三把手；所述血氧附件收纳格内的上部固定有第三硅胶绕线柱；第三硅胶绕线柱下方设置有探头悬挂器。

可选地，所述心电导联线收纳格、血压附件收纳格和血氧附件收纳格的尺寸均为长10cm*宽5cm*高15cm，引线槽的尺寸为长30cm*宽5cm*高2cm。

可选地，所述第一硅胶绕线柱、第二硅胶绕线柱和第三硅胶绕线柱的直径均为6cm。

本实用新型采用上述技术方案，解决了目前心电监护仪附件存在的在临床工作中使用不便，尤其在抢救工作中既费时又费力的技术问题。与背景技术相比，本实用新型具有临床使用方便、节省时间和人力的优点。

附图说明

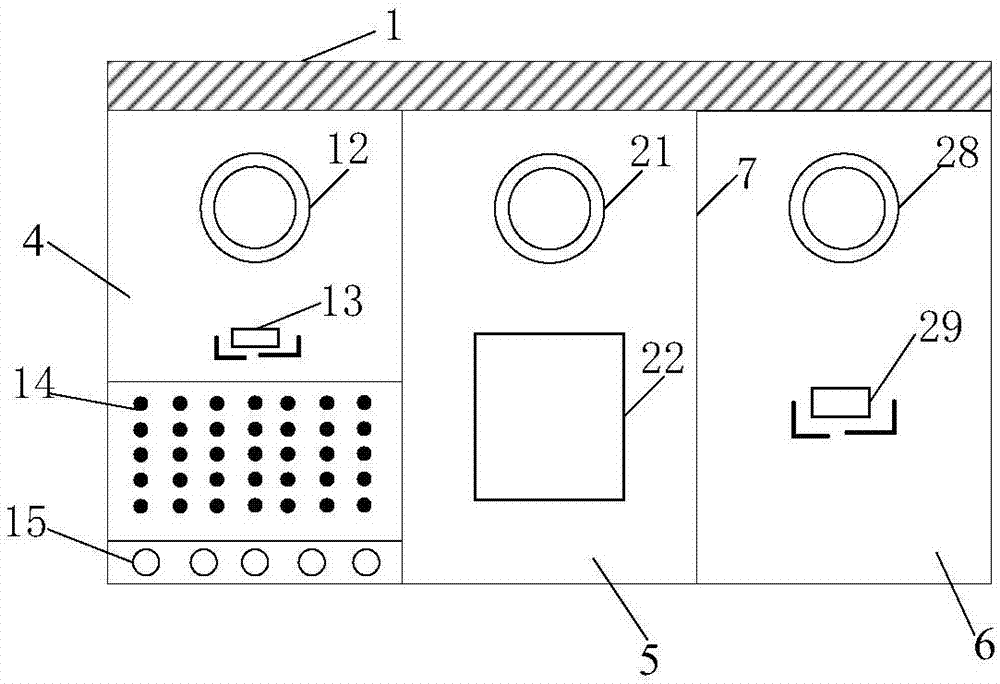

图1是本实用新型的结构示意图；

图2是图1中A——A的剖面图；

图3是本实用新型测试装置的方框示意图。

图4是本实用新型测试装置的电路示意图。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的详细描述。

如图1和图2所示，本实施例中的心电监护仪附件的收纳装置，包括收纳箱，所述收纳箱的上面板1上设置有引线槽，所述收纳箱的后侧板上设置有第一固定耳2和第二固定耳3；所述收纳箱通过隔板7分隔为心电导联线收纳格4、血压附件收纳格5和血氧附件收纳格6；从心电监护仪至收纳装置之间的附件电缆采用螺旋束线管收纳合并成一条线缆后通过引线槽引入心电导联线收纳格4、血压附件收纳格5和血氧附件收纳格6中；收纳装置可通过第一固定耳2和第二固定耳3进行固定。

所述心电导联线收纳格4的前侧设置有第一盖板8，且第一盖板8通过第一合页9与上面板1连接；第一盖板8的上部设置有第一出线孔10；第一盖板8 外表面的下部设置有第一把手11；心电导联线收纳格4内的上部设有第一硅胶绕线柱12；第一硅胶绕线柱12下方设置有分线器悬挂器13；分线器悬挂器13 下方设置有线缆整理矩阵14；线缆整理矩阵14下方设置有测试装置15；

所述血压附件收纳格5的前侧设置有第二盖板17，且第二盖板17通过第二合页18与上面板1连接；第二盖板17的上部设置有第二出线孔19；第二盖板 17外表面的下部设置有第二把手20；血压附件收纳格5内的上部设有第二硅胶绕线柱21；第二硅胶绕线柱21下方设置有袖带仓22；

所述血氧附件收纳格6的前侧设置有第三盖板24，且第三盖板24通过第三合页25与上面板1连接；第三盖板24的上部设置有第三出线孔26；第三盖板 24外表面的下部设置有第三把手27；所述血氧附件收纳格6内的上部固定有第三硅胶绕线柱28；第三硅胶绕线柱28下方设置有探头悬挂器29。

其中，如图3所示，所述测试装置由lmv脉冲发生电路、1Hz脉冲发生电路、电源电路和开关电路组成；所述电源电路与1Hz脉冲发生电路和开关电路连接，所述电源电路用于为测试装置15供电；1Hz脉冲发生电路的信号输出端与开关电路的信号输入端连接，开关电路的信号输出端与1mv脉冲发生电路的信号输入端连接，1mv脉冲发生电路用于为开关电路输出的1Hz方波信号限幅； 1mv脉冲发生电路输出的1mv1Hz方波用于测试心电导联线的完好性和可用性。其中，电源电路可以由9V电池提供。

具体地，所述测试装置15的电路组成如图4所示，所述电源电路为9V电源E。1Hz脉冲发生电路由电阻R₈、R₉、R₁₀、电容C₁、C₂、发光二极管D₂和定时器芯片U(555)组成，其中，电源E的正极与电阻R₈的一端连接，电源E 的负极与电容C₁的负极连接，电阻R₈的另一端与电阻R₉串接后与电容C₁的正极连接；电阻R₉的一端与定时器芯片U的第7引脚连接，电阻R₉的另一端与定时器芯片U的第2引脚和第6引脚连接，且定时器芯片U的第2引脚和第6 引脚与电容C₁的正极连接；定时器芯片U的第8引脚和第4引脚与电源E的正极连接；定时器芯片U的第3引脚与电阻R₁₀的一端连接，电阻R₁₀的另一端与发光二极管D₂正极连接(用于指示输出脉冲)，发光二极管D₂负极与电源E的负极连接，定时器芯片U的第1引脚与电源E的负极连接，定时器芯片U的第 5引脚与电容C₂的一端连接，电容C₂的另一端与电源E的负极连接。开关电路由三极管Q、电阻R₁₁、R₁₂、R₁₃和电容C₃构成，其中，电阻R₁₁的一端与定时器芯片U的第3引脚连接，电阻R₁₁的另一端与电阻R₁₃的一端和三极管Q的基极连接，电阻R₁₃的另一端和三极管Q的发射极连接至电源E的负极，电容C₃与电阻R₁₁并联，电阻R₁₂的一端与电源E的正极连接，R₁₂的另一端连接至三极管Q的集电极。1mv脉冲发生电路由电阻R₁至R₇及稳压二极管D₁组成，1mv 发生电路用于为开关电路输出的1Hz方波信号限幅，其中，电阻R₁和R₂并联后的一端与三极管Q的集电极连接，电阻R₁和R₂并联后的另一端与稳压二极管D₁的负极连接，电阻R₃的一固定端与稳压二极管D₁的负极连接，电阻R₃的另一固定端和调节端连接后与电阻R₄的一端连接，电阻R₄的另一端分别与电阻R₆和R₅的一端连接，电阻R₅的另一端与电源E的负极连接，电阻R₆的另一端与R₇的一端连接，R₇的另一端与电源E的负极连接，稳压二极管D₁的正极连接电源E的负极；其中，电阻R₇的两端作为1mv脉冲发生电路的输出信号端，该输出信号端输出信号为1mv1Hz方波。该1mv1Hz方波可用于测试心电导联线的完好性和可用性。

其中，所述心电导联线收纳格4、血压附件收纳格5和血氧附件收纳格6的尺寸均为长10cm*宽5cm*高15cm，引线槽的尺寸为长30cm*宽5cm*高2cm。

其中，第一硅胶绕线柱12、第二硅胶绕线柱21和第三硅胶绕线柱28的直径均为6cm。

本实用新型的使用方法是：

当需要使用心电导联线时，通过第一把手11打开第一盖板8，将心电导联线从第一出线孔10中穿出，连接至病人，并关闭第一盖板8；当使用完心电监护仪时，将心电导联线从第一出线孔10收回，并放入心电导联线收纳格4中。第一硅胶绕线柱12用于缠绕心电导联线中的主线缆，各分线接头可以悬挂方式固定于分线器悬挂器13上，分线线缆呈“S”型收纳于线缆整理矩阵14上。其中，线缆整理矩阵14可以通过呈矩阵排布的图钉或钉子组成。

测试装置在测试某条心电导联线的端子时，可以将该1mv1Hz方波输出至预设的若干测试孔中。此时，将该心电导联线的端子插入测试孔中，观察心电监护仪是否能正常显示方波，如果能，则可以确定该心电导联线完好和可用；否则，可以确定该心电导联线坏损。因此，测试装置可以用于设备自检，保障监护仪的待用。另外，在电源电路不通电时，该测试孔可以放置各心电导联线的端子。

当需要使用心电监护仪中的测量血压部件测量血压等参数时，通过第二把手20打开第二盖板17，将线缆从第二出线孔19中穿出，连接至病人，并关闭第二盖板17；当使用完心电监护仪时，将线缆从第二出线孔19穿回，并收纳至血压附件收纳格5中。在进行收纳时，第二硅胶绕线柱21用于缠绕线缆，袖带仓22用于存放血压袖带。

当需要使用心电监护仪中的测量血氧部件测量血氧等参数时，通过第三把手27打开第三盖板24，将线缆从第三出线孔26中穿出，连接至病人，并关闭第三盖板24；当使用完心电监护仪时，将线缆从第三出线孔26穿回，并收纳至血氧附件收纳格6中。在进行收纳时，第三硅胶绕线柱28用于缠绕线缆，探头悬挂器29用于悬挂血氧探头。

该收纳装置可以采用尼龙粘接带固定于心电监护仪的把手上，或者将该收纳装置放置于心电监护仪底部充当监护仪底座。
