麻醉机管路支撑装置的制作方法

本实用新型涉及一种麻醉机管路支撑装置，属于医疗设备技术领域。

背景技术：

目前，医生在给患者进行手术或诊断性检查时，往往需要给病人进行麻醉，减轻患者的疼痛和不适感，以便保证患者的安全，创造良好的手术条件。在进行麻醉时，通常需要用到麻醉机，由于麻醉机螺纹管较长，橡胶螺纹管较重，容易形成折弯而造成管路不畅，管路放在地上，容易拌脚造成危险，给医务人员带来许多困难。

现有的一些管路支撑装置在对管路进行固定时比较繁琐，工作效率不高，固定好之后医务人员想要抽拉麻醉机管路还需要松开固定结构，操作十分繁琐，大大影响效率；如果强行抽拉麻醉机管路很可能会对其造成损坏。

技术实现要素：

本实用新型的目的是要解决现有技术中存在不足，提供一种麻醉机管路支撑装置。

本实用新型是通过以下技术方案实现的：

即一种麻醉机管路支撑装置，包括支撑杆、空心杆，支撑杆插入到空心杆内，空心杆下部设有锥形螺纹，设有锥形螺纹的空心杆部分上开有槽，锥形螺纹上设有螺纹套，空心杆上端联接有横杆，位于空心杆两侧的横杆下端各设有一个螺杆，螺杆上设有螺母，螺母下端设有把手，位于螺杆两侧的横杆上各铰接有一个折板，折板上设有弧形板，每个弧形板的内侧都开设有凹槽，凹槽上下内壁之间设有连接轴，连接轴上设有弧形辊子，位于空心杆同侧的两折板之前设有弹簧。

本实用新型便于对麻醉机管路的位置进行调整，对管路的固定也很方便、快捷，且麻醉机管路在弧形板内抽拉顺畅，不会对管路造成损坏，以利于提高工作效率。

进一步优选，所述支撑杆下端联接有U型卡座，穿过U型卡座的下端设有调节螺栓，调节螺栓上端联接有挤压板。可以将整个装置固定在病床或者手术床的栏杆上，使用更加方便，且不占用额外的空间。

与现有技术相比，本实用新型所具有的有益效果是：

1、本实用新型便于对麻醉机管路的位置进行调整，对管路的固定也很方便、快捷，且麻醉机管路在弧形板内抽拉顺畅，不会对管路造成损坏，以利于提高工作效率。

2、支撑杆下端联接有U型卡座，穿过U型卡座的下端设有调节螺栓，调节螺栓上端联接有挤压板。可以将整个装置固定在病床或者手术床的栏杆上，使用更加方便，且不占用额外的空间。

附图说明

图1为本实用新型的结构示意图；

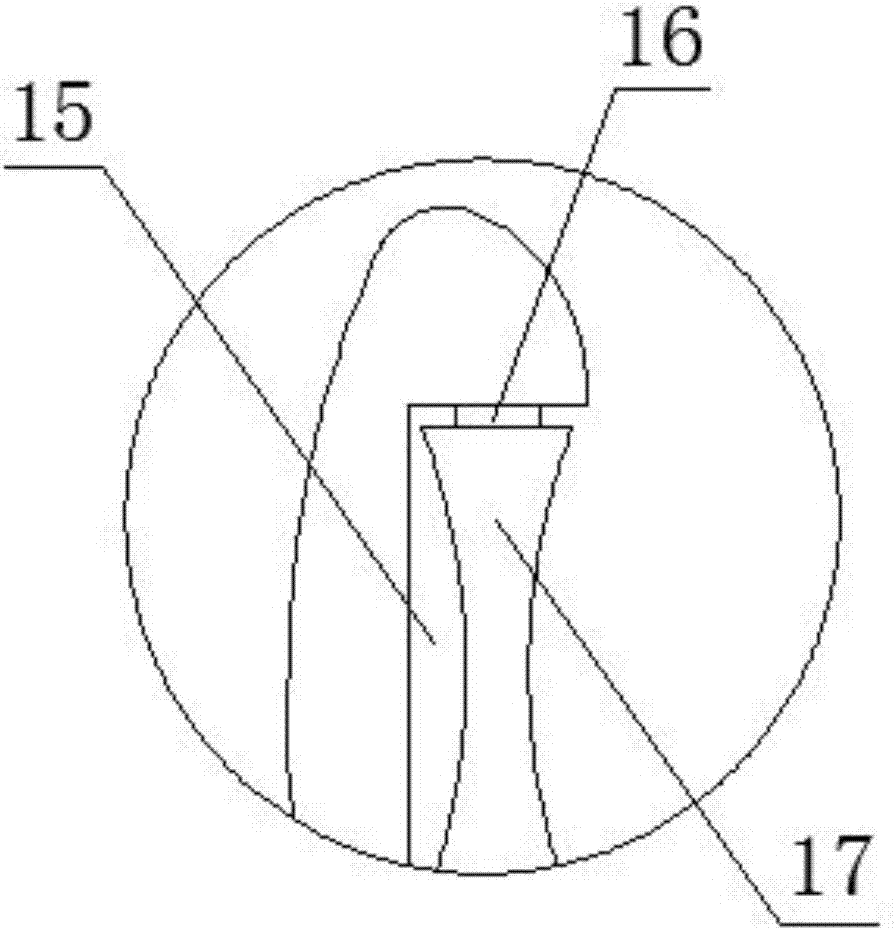

图2为图1中A处的放大结构示意图。

图中：1、支撑杆；2、空心杆；3、锥形螺纹；4、槽；5、螺纹套；6、U型卡座；7、调节螺栓；8、挤压板；9、横杆；10、螺杆；11、折板；12、螺母；13、把手；14、弧形板；15、凹槽；16、连接轴；17、弧形辊子；18、弹簧。

具体实施方式

下面对照附图，对本实用新型的具体实施方式作进一步详细的说明。

实施例一：

如图1、图2所示的一种麻醉机管路支撑装置，包括支撑杆1、空心杆2，支撑杆1插入到空心杆2内，空心杆2下部设有锥形螺纹3，设有锥形螺纹3的空心杆2部分上开有槽4，锥形螺纹3上设有螺纹套5，空心杆2上端联接有横杆9，位于空心杆2两侧的横杆9下端各设有一个螺杆10，螺杆10上设有螺母12，螺母12下端设有把手13，位于螺杆10两侧的横杆9上各铰接有一个折板11，折板11上设有弧形板14，每个弧形板14的内侧都开设有凹槽15，凹槽15上下内壁之间设有连接轴16，连接轴16上设有弧形辊子17，位于空心杆2同侧的两折板11之前设有弹簧18。

实施例二：

根据实施例一，支撑杆1下端联接有U型卡座6，穿过U型卡座6的下端设有调节螺栓7，调节螺栓7上端联接有挤压板8。

工作过程：

利用U型卡座6将支撑装置固定到病床或者手术床的护栏上，只需转动螺母12就可以完成对麻醉机管路的松放和固定，空心杆2套在支撑杆1上，根据是继续转动、伸缩空心杆2，且十分方便、快捷，螺纹套5方便对空心杆2进行固定，两条麻醉机管路分别放置到每队弧形板14内，在抽拉麻醉机管路来调整其位置的时候，每根麻醉机管路在弧形辊子的作用的抽拉都很顺畅。
