一种可拆卸式骨科手术用吹风烘干机的制作方法

本实用新型属于医疗用具领域，具体涉及一种可拆卸式骨科手术用吹风烘干机。

背景技术：

人工膝关节置换手术始于20世纪60年代，是使用人工生物材料置换膝关节中已被破坏的骨和软骨的方法。对于保守治疗无效的膝关节疾病来说，全膝关节置换术(total knee replacement，TKR)是一种安全有效的缓解疼痛重建膝关节功能的方法。已经成为21世纪骨科矫形手术中最为成功的手术之一。此后由于植入物材料不断更新，以及手术技术的不断完善，手术效果已有了很大的提高。膝关节置换作为一项经数十年发展的成熟技术，其手术疗效已获得医生的肯定。但作为关节功能重建手术，人工关节术后的功能状态与正常膝关节仍存在较大差距，而术后疼痛、感染等并发症以及人工关节的使用寿命与翻修等依然是困扰医生和患者的主要问题。因此，如何通过外科技术与临床处理方式的改进以及假体材料与设计的改良来提高人工膝关节置换的疗效，使关节功能更接近正常状态、假体的使用寿命更长、更易于翻修以及更好地控制并发症是临床关节外科医生与产业界工程技术专家们孜孜以求的目标。目前每年在全球进行的人工全膝关节置换手术已经超过数百万例，有学者运用Meta分析得出：假体松动是造成人工关节置换术失败，影响手术远期效果的主要因素。导致假体松动是关节活动时假体表面长期磨损或离解产生的颗粒物质，颗粒在骨与假体界面间迁移，诱发局部环境中细胞分泌各种细胞因子导致假体周围骨溶解。骨溶解不仅致假体松动，还可引起骨折，同时为翻修术带来困难。骨溶解在骨水泥固定和非骨水泥固定的假体中都可以发生，但临床上显示骨水泥病例中，骨水泥可以起到封闭作用，通过阻挡微粒在假体—骨界面之间的迁移使得骨水泥固定假体的周围的骨溶解的发生率较非骨水泥病例低。

骨水泥是由甲基丙烯酸酯与苯乙烯共聚粉剂及甲基丙烯酸酯甲酯液态单体组成的室温自凝粘固剂，是骨水泥型全髋关节置换术中不可缺少的材料。骨水泥植入可能出现一系列临床症状，包括低血压、心律失常、严重低氧血症、心肌梗死、肺动脉压增高、休克甚至心搏骤停等，统称为BCIS，其骤死率超过1％。相关研究认为，骨水泥等成分入血可能是引起BCIS的原因。为预防和减轻骨水泥对人体的毒性作用，必须熟知骨水泥的性质，掌握正确的调制方法及填充时机。例如，在不影响骨水泥固定作用的前提下，调配骨水泥应充分搅匀预先聚合，待其反应成团后再填充；灌入髓腔时须保持接触面干燥无血等。临床手术中为更好使骨水泥发挥有效作用，常常基于消毒打开的关节腔和降低骨水泥的注入压力这两种因素，而选择生理盐水灌洗，甚至在人工膝关节置换手术翻修中，常常采用碘伏和双氧水交替冲洗的过程。以上冲洗过程带来显而易见的优点的同时，必然导致关节腔和骨床的水分增加，往往患者手术中骨髓腔的出血更会加重湿润程度，影响骨水泥的黏附性和牢固程度，骨水泥与骨界面的接合失败直接导致骨水泥型假体松动进而发生手术失败。分析其具体原因如下：①骨水泥-骨界面分离导致骨水泥碎裂产生磨屑，进人到骨水泥-骨界面，使其受到破坏。②研究表明，金属及骨水泥碎屑进人骨水泥-骨界面后可诱导T淋巴细胞增加，产生迟发性超敏反应红，引起骨水泥一骨界面发生松动。③磨屑微粒可引起局部的骨降解，骨吸收，从而导致假体的无菌性松动。骨水泥和骨之间的结合强度主要取决于骨水泥和骨小梁的嵌合程度，血液或者水分的存在皆会极大影响骨水泥-骨界面的嵌合。

怎样提高骨水泥的黏附性和牢固性，在人工关节置换手术中去除患者创面自身产生的血液和冲洗时带来的水分？临床手术中这一问题困扰着术者和患者，目前并没有良好的解决办法。如果能设计出一种可拆卸式医用吹风烘干机，能够在使用过程中达到暂时性保持患者创面干燥，并且能够重复消毒使用，不会带来术中污染等准确实用的目的，将会解决上述问题，但目前尚未见到有关于可拆卸式医用吹风烘干机的报道。

技术实现要素：

本实用新型的目的在于提供一种可拆卸式骨科手术用吹风烘干机，能够在使用过程中达到暂时性保持患者创面干燥，并且能够重复消毒使用，不会带来术中污染等准确实用的效果。

为达到上述目的，本实用新型采用的技术方案为：

一种可拆卸式骨科手术用吹风烘干机，包括塑料材质的壳体、手柄和电池盒，壳体由可拆卸的上壳、下壳和进风后壳组成，壳体内从前到后依次设有电热丝、电机和叶片，其中电热丝通过能导电的电热丝支架支撑并固定在下壳上，电机通过固定在下壳上的电机支架支撑固定，叶片与电机相连；电热丝和电机的供电线采用暗线方式埋在下壳和电机支架内；下壳的下方设有手柄，手柄为整体密封结构，手柄的内部设有与供电线相连的电路板，手柄上设有开关，手柄的底部连接有可拆卸的电池盒，且手柄的底部和电池盒的顶部设有位置相匹配的导电铜片，电池盒内装有电池。

所述的电热丝支架以可拆卸方式固定在下壳上，电机以可拆卸方式固定在电机支架上，叶片以可拆卸方式固定在电机上。

所述的上壳的下沿设有滑扣，下壳的上沿设有与滑扣相匹配的滑槽；进风后壳上设有卡扣，上壳和下壳的尾部设有与卡扣相匹配的卡槽。

所述的进风后壳内设有用于调节进风量大小的挡风板，进风后壳上开设有槽，挡风板上设有拨块，拨块位于槽内。

所述的壳体的前端装有可拆卸的滤风网和集风嘴，其中集风嘴包括一字形集风嘴和锥形缩口集风嘴。

所述的手柄上还设有冷热风切换键、风速调节键和温度调节键。

所述的电池的一端开设有凹槽，并装有挂环，电池的另一端设有电极。

所述的电池盒的底部设有能够打开并闭合的电池盒盖，电池为充电式电池。

所述的电池盒盖上设有销钉，电池盒上设有与销钉匹配的用于控制电池盒盖开合的锁扣。

相对于现有技术，本实用新型的有益效果为：

本实用新型提供的可拆卸式骨科手术用吹风烘干机，通过电池的供电，使电机带动叶片转动，同时电热丝能够对出风进行加热，因此能够在使用过程中达到暂时性保持患者创面干燥的效果，而且该吹风烘干机可拆卸成若干部分，能够分别进行消毒，满足手术重复消毒使用的目的，不会带来术中污染等问题，具有实用性强、结构设计合理、拆装方便、安全性高、便于消毒供手术使用等优点，能够更好的为临床治疗服务，具有重要意义。为了能够重复消毒使用，本实用新型提供的可拆卸式骨科手术用吹风烘干机中的供电线采用暗线设计，埋藏在下壳中，在相互接触的零部件之间采用导电铜片来导电，这样能够避免裸露的导线带来的不利于消毒的问题。而且电池装在电池盒中，不与电池盒外表面及吹风烘干机的其他部分相接触，也能够保证本实用新型的可拆卸式骨科手术用吹风烘干机在使用过程的无菌性。

进一步的，本实用新型提供的可拆卸式骨科手术用吹风烘干机，其中的电热丝及电热丝支架、电机、叶片可按照不同的消毒要求进行拆卸消毒后再组装，能够满足手术无菌使用的要求。

进一步的，本实用新型提供的可拆卸式骨科手术用吹风烘干机，进风后壳内设有挡风板，起到限制入风大小作用，当吸入风量较小时，出风温度较高，当吸入风量较大时，出风温度较低，配合手柄上的风速调节键和温度调节键，能够达到无极变温变风速的效果，在手术过程中可以根据实际情况随时调节出风温度和出风量，达到最佳的烘干效果。

进一步的，本实用新型提供的可拆卸式骨科手术用吹风烘干机，使用的电池为可充电电池，便于替换，而且电池为提拉式设计，将手指伸入凹槽中勾起挂环即可将电池提起，可在不接触电池盒外表面和吹风烘干机表面的情况下方便的装于电池盒中。

附图说明

图1为本实用新型提供的可拆卸式骨科手术用吹风烘干机的整体结构示意图；

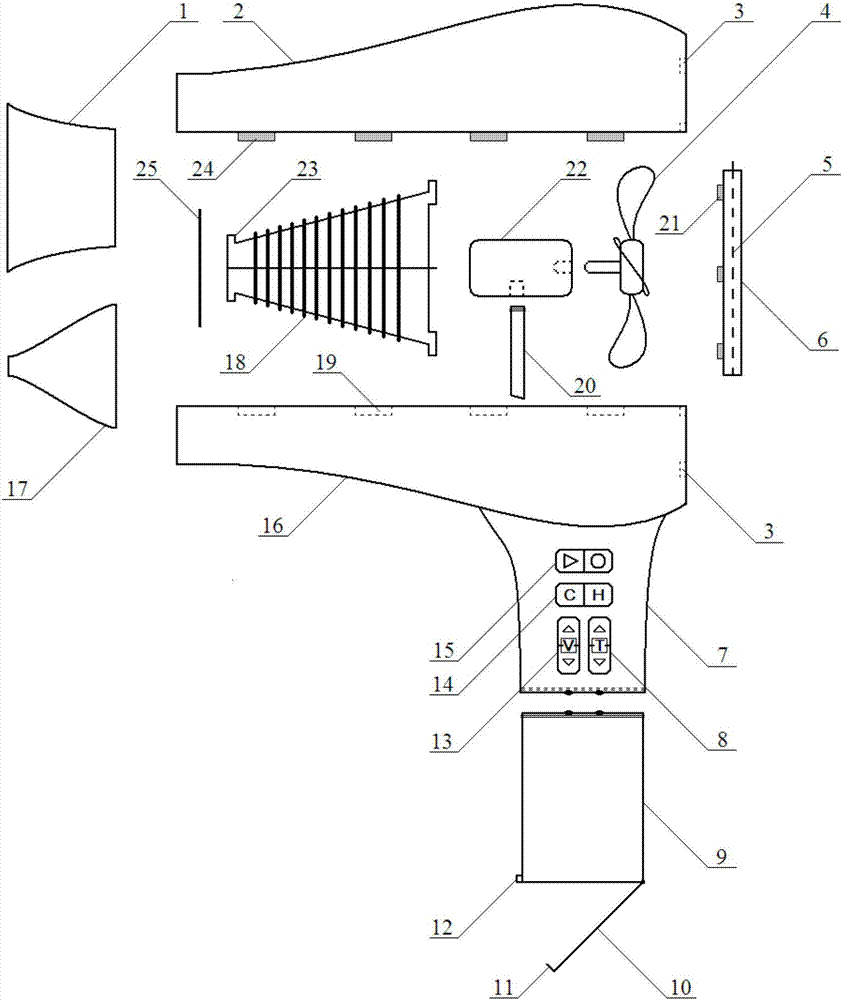

图2为本实用新型提供的可拆卸式骨科手术用吹风烘干机的结构爆炸图；

图3为本实用新型提供的可拆卸式骨科手术用吹风烘干机的进风后壳的结构示意图，其中(a)为进风后壳的整体结构，(b)为挡风板的结构示意图；

图4为本实用新型提供的可拆卸式骨科手术用吹风烘干机的电池的结构示意图；

其中，1为一字形集风嘴，2为上壳，3为卡槽，4为叶片，5为挡风板，6为进风后壳，7为手柄，8为温度调节键，9为电池盒，10为电池盒盖，11为销钉，12为锁扣，13为风速调节键，14为冷热风切换键，15为开关，16为下壳，17为锥形缩口集风嘴，18为电热丝，19为滑槽，20为电机支架，21为卡扣，22为电机，23为电热丝支架，24为滑扣，25为滤风网，26为拨块，27为槽，28为挂环，29为凹槽，30为电池，31为电极。

具体实施方式

下面结合附图对本实用新型做进一步详细说明。

参见图1至图4，本实用新型提供的可拆卸式骨科手术用吹风烘干机，其特征在于：包括塑料材质的壳体、手柄7和电池盒9，壳体由可拆卸的上壳2、下壳16和进风后壳6组成，其中上壳2的下沿设有滑扣24，下壳16的上沿设有与滑扣24相匹配的滑槽19，通过滑扣24与滑槽19可以将上壳2和下壳16组装在一起或拆分开来；进风后壳6上设有卡扣21，上壳2和下壳16的尾部设有与卡扣21相匹配的卡槽3，通过卡扣21和卡槽3可以将进风后壳6与上壳2和下壳组装在一起或拆分开来。进风后壳6内设有用于调节进风量大小的挡风板5，进风后壳6上开设有槽27，挡风板5上设有拨块26，拨块26位于槽27内。壳体的前端装有可拆卸的滤风网25和集风嘴，其中集风嘴包括一字形集风嘴1和锥形缩口集风嘴17，可根据情况选择使用。壳体内从前到后依次设有电热丝18、电机22和叶片4，其中电热丝18通过能导电的电热丝支架23支撑并固定在下壳16上，电机22通过固定在下壳16上的电机支架20支撑固定，叶片4以可拆卸方式固定在电机22上，电热丝支架23以可拆卸方式固定在下壳16上，电机22以可拆卸方式固定在电机支架20上；电热丝18和电机22的供电线采用暗线方式埋在下壳16和电机支架20内；下壳16的下方设有手柄7，手柄7为整体密封结构，手柄7的内部设有与供电线相连的电路板，手柄7上设有开关15、冷热风切换键14、风速调节键13和温度调节键8，手柄7的底部连接有可拆卸的电池盒9，手柄7的底部和电池盒9的顶部设有位置相匹配的导电铜片，电池盒9的底部设有能够打开并闭合的电池盒盖10，电池盒盖10上设有销钉11，电池盒9上设有与销钉11匹配的用于控制电池盒盖10开合的锁扣12，电池盒9内装有电池30，电池30为可充电电池，电池30的一端开设有凹槽29，并装有挂环28，电池30的另一端设有电极31。

本实用新型提供的可拆卸式骨科手术用吹风烘干机中，壳体、集风嘴、手柄7、电池盒9和叶片4均采用高分子聚乙烯材料制备，供电线全部采用暗线设计，使各需电组成部分通过铜片接触导电，电机22和叶片4可由具有吸风功能的电动装置或电动机盒代替，具有耐高温高压、实用性强、结构设计合理、拆装方便、安全性高、便于消毒供手术使用等优点。可应用于临床人工膝关节表面置换手术中，使骨水泥-假体和骨水泥-骨面黏合牢固性大为提高，改善患者预后情况。

本实用新型中电池30为可充电电池，便于替换，而且电池30为提拉式设计，将手指伸入凹槽29中勾起挂环28即可将电池30提起，可在不接触电池盒9外表面和吹风烘干机表面的情况下装于电池盒9中，通过电极31与电池盒9顶部的导电铜片接触供电。电池盒9顶部的导电铜片与手柄7底部的导电铜片接触后为电路板供电，手柄7为密封结构，手柄7上的开关15、冷热风切换键14、风速调节键13和温度调节键8均通过手柄7内的导线与电路板相连，并且电路板通过手柄7内的导线与手柄7底部的导电铜片和下壳16内埋藏的供电线相连。下壳16内埋藏的供电线分为两路，一路为电机22供电，由于电机支架20固定在下壳16上(电机支架20与下壳16可以为一体式设计)，该路供电线经过下壳16后进入电机支架20内，直至电机支架20顶部的导电铜片，可为电机22供电；另一路为电热丝18供电，由于电热丝支架23导电，电热丝支架23在下壳16的安装位置上设有导电铜片，该路供电线经过下壳16直至该导电铜片，通过电热丝支架23传导后为电热丝18供电。

进风后壳6内设有挡风板5，进风后壳6的后端面分为实体扇形和空隙扇形，二者大小相同并交替设置，实体扇形起支撑作用，空隙扇形起进风作用，挡风板5与进风后壳6的后端面的形状尺寸相同，通过拨动拨块26在槽27中滑动，带动挡风板5在进风后壳6中旋转，调节挡风板5上的实体扇形遮挡进风后壳6后端面的空隙扇形的面积，从而起到限制入风大小作用，当吸入风量较小时，同样的加热调节下出风温度较高，当吸入风量较大时，出风温度较低，配合风速调节键13和温度调节键8，能够达到无极变温变风速的效果，在手术过程中可以根据实际情况随时调节出风温度和出风量，达到最佳的烘干效果。

本实用新型提供的可拆卸式骨科手术用吹风烘干机为可拆卸结构，整体材料为高分子聚乙烯，耐高温高湿和紫外线照射，可根据实际消毒要求，将整体拆卸为以下几种方式：(1)上壳2和下壳16(整体，其内部零件不拆分)、集风嘴、进风后壳6、电池盒9四部分；(2)上壳、下壳16(安装在下壳16上的零件不拆分)、集风嘴、进风后壳6、电池盒9五部分；(3)上壳2、下壳16、电热丝18及电热丝支架23、电机22、叶片4、集风嘴、进风后壳6、电池盒9八部分；各部分分别经消毒后，再在手术前组装备用。

具体的术前装配程序如下：首先组装人员须刷手后穿着手术衣戴好无菌橡胶手套；其次组装各部分，将电机22安装在电机支架20上，叶片4安装在电机22上，电热丝18及电热丝支架23安装在下壳16上，滤风网25安装在下壳16上，然后安装上壳2和进风后壳6，再安装电池盒9，最后打开电池盒盖10，请巡回护士轻拿电池30的挂环28将电池30放置入电池盒9中，组装人员在不触碰电池30任一部分的情况下，扣好电池盒盖10。注意在电池30放入过程中，电池30不能碰触电池盒9外部及其他各部分，否则需要重新消毒，以达到手术的无菌操作条件。

组装好后，组装人员先对可拆卸式骨科手术用吹风烘干机试用，感受其加热风速和温度，运行良好后置于器械摆台上。在人工膝关节置换手术过程中，当截骨表面进行清理和冲洗时备用，冲洗过后，待主刀医师用干净纱布轻拭截骨表面，在骨水泥填充之前，开启可拆卸式骨科手术用吹风烘干机，迅速烘干截骨表面，吹净骨质颗粒或者清理出的残余组织，为保证骨水泥的良好黏附性和牢固性提供重要保障。人工膝关节置换手术后，将使用过的医用吹风烘干机按术后消毒要求拆卸成不同类型，消毒备用。

本实用新型提供的可拆卸式骨科手术用吹风烘干机具有耐高温高压、实用性强、结构设计合理、拆装方便、安全性高、便于消毒供手术使用等优点。可应用于临床人工膝关节表面置换手术中，使骨水泥-假体和骨水泥-骨面黏合牢固性大为提高，改善患者预后情况。

以上所述，仅是本实用新型的较佳实施例，并非对本实用新型作任何限制，凡是根据本实用新型技术实质对以上实施例所作的任何简单修改、变更以及等效结构变换，均仍属于本实用新型技术方案的保护范围内。
