耳道囊肿抽取装置的制作方法

本发明属于医疗器械技术领域，尤其是涉及一种耳道囊肿抽取装置。

背景技术：

囊肿是长在体内某一脏器、囊状的良性包块，其内容物的性质是液态的。在人体的不同器官中常常都会长有囊肿。耳朵作为人的听力器官，其具有常常的耳道，由于耳道中环境较为潮湿，具有耳垢等排泄物，容易造成体液排泄口的堵塞，也是囊肿多发位置。长在耳朵中的息肉严重时可能会音响患者的听觉，当囊肿位于长长的耳道时，不便于进行手术。因此在对耳朵中的囊肿进行剪切手术时，需要专门耳钳或者耳剪来进行手术，传统的耳钳、耳剪通常都是设计有长而尖的端部，可以方便的将头部插入到所述耳道中的囊肿位置，然后囊肿夹除，在具体使用时，由于耳道中空间狭小，传统的耳剪难以操作，力度难以控制，而且由于耳道内囊肿的位置经常会靠近鼓膜位置，在手术过程中，器械容易碰到鼓膜位置，造成鼓膜的破裂，手术具有较大风险。而且传统的耳道中囊肿手术，常采用剪除的方式，具有较大的创伤口，而且在将囊肿剪开以后，囊肿中的液态物质容易外泄，污染耳道。

技术实现要素：

对于上述的问题，本发明的目的在于提供一种可以通过针尖刺破囊肿，并且通过管道将囊肿内液体吸附走的耳道囊肿抽取装置。

本发明解决其技术问题所采用的技术方案是：该耳道囊肿抽取装置包括把手，装配在把手上的耳道管，所述耳道管内设计有刺针，所述刺针滑动装配在所述耳道管前端的内部，所述刺针采用磁性材料制作，这样所述刺针的前后端产生磁极，刺针内的磁场方向沿刺针方向；所述耳道管前后贯通，所述耳道管前端外部包裹有电磁圈，所述电磁圈通过线路与电源相连，所述把手上设计有控制线路通断的开关，所述耳道管的后部通过金属软管与负压腔相连，所述负压腔上连接有负压设备。

作为优选，所述把手上设计有控制电流正反向的电流模块。

作为优选，所述刺针的前部为针尖形状，所述刺针的后部为杆体，所述杆体设计有前后两组均布在杆体外部的滑动块，所述滑动块与所述耳道管内壁滑动摩擦接触。

作为优选，所述耳道管前端的内壁上设计有前后两个挡块。

作为优选，所述电磁圈的外部包裹有橡胶环。

作为优选，所述耳道管前端的外部连接有向前伸出的弹性管，所述弹性管上连接有气囊；所述气囊通过导管与充放气模块相连。

作为优选，所述耳道管分为前后两段，所述耳道管前后两段可拆卸连接。

作为优选，所述耳道管的前端设计为圆弧形状，所述耳道管前端开口直径大于所述刺针的尾部直径。

作为优先，所述负压设备、充放气模块均使用压力囊结构，所述把手内装配有储蓄电源。

本发明的有益效果在于：该耳道囊肿抽取装置使用时，所述刺针缩回在所述耳道管中，通过所述把手将所述耳道管前端深入到患者耳道的囊肿部分，通过所述开关控制电磁圈通电，使得电磁圈产生的电磁场与所述刺针产生的磁场方向相反，则电磁圈对所述刺针产生向前的斥力使得刺针向前伸出，针尖正好可以将所述囊肿刺破，然后电磁圈断电所述负压设备启动，在所述负压腔中产生负压，通过金属软管使得耳道管中产生负压，将所述刺针吸回，同时耳道管前端开口正对所述囊肿的针孔位置，在负压的作用下，所述囊肿中的液体被抽入到所述耳道管中，从而将囊肿去除。这种囊肿去除方式，相比传统的剪钳，只产生一个很小的刺孔，同时，囊肿周围的皮肤也没有被去除，相比传统的剪除方式，使用该装置创口大大减小，便于修复。同时囊肿内的液体直接被抽出，不会外流到耳道中，可以有效防止耳道被感染，通过电流大小来控制所述刺针刺入力度的大小，控制性更好，操作更加简单。

附图说明

图1是耳道囊肿抽取装置刺针缩回时的结构示意图。

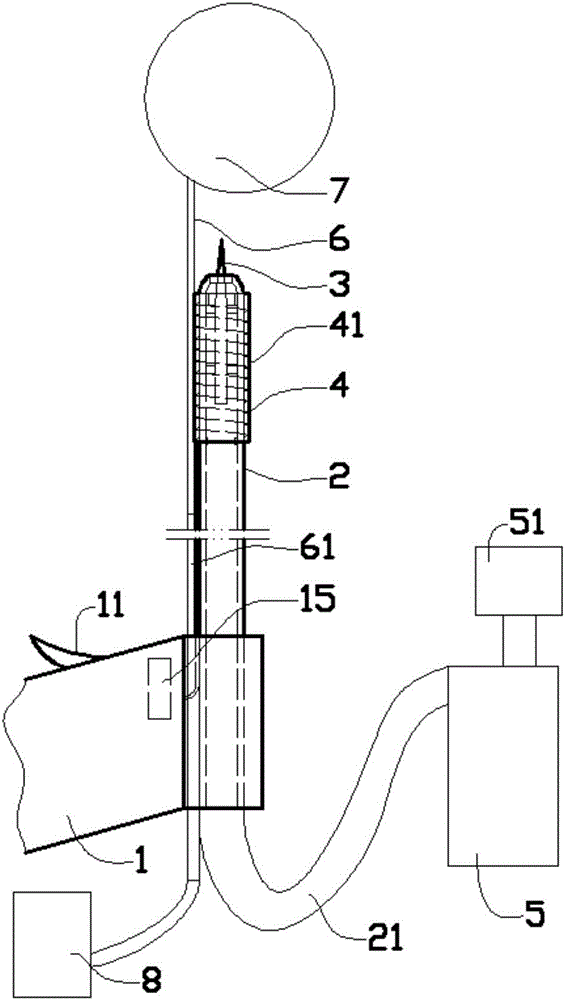

图2是耳道囊肿抽取装置刺针向外刺出时的结构示意图。

图3是耳道管前部装配刺针的结构示意图。

具体实施方式

下面结合附图和实施例对本发明进一步说明：

如图1、图2和图3实施例所示，中耳道囊肿抽取装置包括把手1，装配在把手1上的耳道管2，所述把手1与所述耳道管2倾斜固定连接。所述耳道管2内设计有刺针3，所述刺针3滑动装配在所述耳道管2前端的内部，所述刺针3可以沿所述耳道管2前后滑动。所述刺针3采用永磁性材料制作，这样所述刺针3的前后端产生磁极，刺针3内的磁场方向沿刺针3方向；所述耳道管2前后贯通，所述耳道管2前端外部包裹有电磁圈4，所述电磁圈4通过线路与电源相连，所述把手1上设计有控制线路通断的开关11，所述耳道管2的后部通过金属软管21与负压腔5相连，所述负压腔5上连接有负压设备51。

该耳道囊肿抽取装置使用时，所述刺针3缩回在所述耳道管2中，通过所述把手1将所述耳道管2前端深入到患者耳道的囊肿部分，通过所述开关11控制电磁圈4通电，使得电磁圈4产生的电磁场与所述刺针3产生的磁场方向相反，则电磁圈4对所述刺针3产生向前的斥力使得刺针3向前伸出所述耳道管2，针尖正好可以将所述囊肿刺破，然后电磁圈4断电所述负压设备51启动，在所述负压腔5中产生负压，通过金属软管21使得耳道管2中产生负压，将所述刺针3 吸回，同时耳道管2前端开口正对所述囊肿的针孔位置，在负压的作用下，所述囊肿中的液体被抽入到所述耳道管2中，从而将囊肿去除。这种囊肿去除方式，相比传统的剪钳，只产生一个很小的刺孔，同时，囊肿周围的皮肤也没有被去除，相比传统的剪除方式，使用该装置创口大大减小，便于修复。同时囊肿内的液体直接被抽出，不会外流到耳道中，可以有效防止耳道被感染。而且通过电流大小来控制所述刺针刺入力度的大小，控制性更好，操作更加简单。

如图1和图2所示，所述把手1上设计有控制电流正反向的电流模块12。所述电流模块12可以控制电磁圈4内通入的电流方向，从而可以控制所述电磁圈4产生的磁场方向，当电磁圈4产生的磁场与所述刺针3的磁场相反时，为斥力，可以将所述刺针向前推出，而当所述电磁圈4产生的磁场与所述刺针3的磁场相同时，为吸力，可以将刺出的刺针3吸回。这样可以防止所述刺针卡在囊肿内。

如图3所示，所述刺针3的前部为针尖形状，所述刺针的后部为杆体，所述杆体设计有前后两组均布在杆体外部的滑动块31，所述滑动块31与所述耳道管2内壁滑动摩擦接触。所述滑动块31结构可以使得刺针3的外壁与所述耳道管2内壁之间具有足够的间隙。所述耳道管2前后开口可以保持气路畅通。同时所述耳道管2前端的内壁上设计有前后两个挡块22。所述挡块22可以控制所述刺针3前后滑动的距离，所述耳道管2使用金属管制作而成，所述挡块22采用挤压的方式在所述耳道管2挤压出凸块。

如图3所示，所述电磁圈4的外部包裹有橡胶环41。所述橡胶环41可以有效的保护所述电磁圈4，防止所述电磁圈4前后滑动。

如图1、图2和图3所示，所述耳道管前端的外部连接有向前伸出的弹性管6，所述弹性管上连接有气囊7；所述气囊7通过导管61与充放气模块8相连。在该装置使用时，将所述耳道管2以及气囊7深入到所述患者耳道的囊肿位置，使得囊肿位于所述耳道管2以及气囊7之间，然后通过所述充放气模块8向气囊7中充气，使得气囊7膨胀挤满耳道，这时，气囊7将耳膜封闭起来，这样在所述耳道管2产生负压对所述囊肿进行抽液时，所述气囊7的封闭作用，可以防止负压对耳膜产生不良影响，同时所述气囊7涨紧在耳道中，起到一定的固定作用，这样可以保证所述耳道管2一直正对所述囊肿位置，相比传统的耳剪或者耳钳操作时不会因为晃动而产生穿刺失误。

在具体设计时，所述耳道管2分为前后两段，所述耳道管2前后两段可拆卸连接。这样便于所述耳道管2内刺针3的拆卸和清洗，同时，所述在耳道管2损坏时，只要更换损坏的一端即可。

在具体设计时如图3所示，所述耳道管2的前端设计为圆弧形状，所述耳道管2前端开口直径大于所述刺针3的尾部直径。所述耳道管2前端的圆弧形状，使得耳道管2在插入耳道时，不会损伤耳道的皮肤。

在具体设计时，所述负压设备51、充放气模块8均使用压力囊结构，所述把手1内装配有储蓄电源。所述压力囊可以通过手动的挤压产生压力，所述储蓄电源可以方便的为所述电磁圈4进行供电。这样该装置整个都不需要外接电源，使用更加方便，同时无电情况下也可以使用。

以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
