可移动式应急手术导管架的制作方法

本实用新型涉及医疗器械领域，具体涉及一种可移动式应急手术导管架。

背景技术：

目前，医院内的应急手术所用的导管架，只能装配一个医疗导管，尤其在进行急诊手术时，需要能够方便的取用多个导管的导管架，对于其他医疗辅助器械的使用最好也能配合使用。

技术实现要素：

本实用新型的目的是提供一种可移动式应急手术导管架，可以装配多个医疗导管，方便使用。

为解决上述技术问题,本实用新型提供的技术方案是：

一种可移动式应急手术导管架，包括顶盘、第一支撑架、第二支撑架和底座，所述第一支撑架的支柱套在第二支撑架的支柱内，并通过定位螺栓固定；所述的顶盘上设有若干挂钩，用于悬挂导管，所述的第一支撑架上部设有分隔栅格，所述的分隔栅格由抽拉式伸缩板组成，各分隔栅格之间以均匀的夹角相接，所述的挂钩设于分隔栅格形成的夹角内；所述第一支撑架下部设有定位盘，所述的定位盘与分隔栅格下侧相接；定位盘上与分隔栅格夹角相对应处均设有一个可翻转的卡固件，所述卡固件通过转轴与定位盘连接，卡固件上口边缘设有用于定位导管的凹槽；所述的第一支撑架顶端设有置物平台；所述第二支撑架连接在底座上，所述的底座下部设有滚轮。

所述的第一支撑架可在第二支撑架内上下移动定位，调节导管架高度。

所述的置物平台周围设有凸台或网兜。

所述的顶盘、分隔栅格、定位盘相连且为一体结构。

所述的顶盘、分隔栅格、定位盘可在第一支撑架上旋转。

所述的置物平台可在第一支撑架上上下滑动并通过调节螺栓固定。

所述的滚轮上设有制动装置。

有益效果：

本实用新型的可移动式应急手术导管架可同时挂置多个导管，并且防止各导管缠绕混乱，设有分隔栅格及定位盘。分隔栅格为可抽拉伸缩板组成，根据需要使用的导管数目进行抽拉分隔。所述的支撑架上设有置物平台，可以放置其他医疗辅助用品，底座滚轮可制动，防止导管架滑动。

附图说明

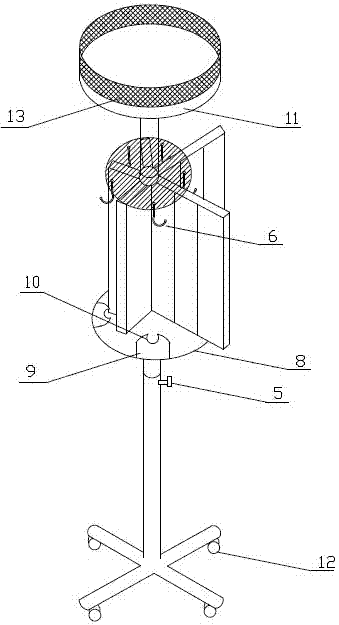

图1：本实用新型的可移动式应急手术导管架的结构示意图一。

图2：本实用新型的可移动式应急手术导管架的结构示意图二。

具体实施方式

下面结合具体实施例对本实用新型作进一步说明。

一种可移动式应急手术导管架，包括顶盘1、第一支撑架2、第二支撑架3和底座4，所述第一支撑架2的支柱套在第二支撑架3的支柱内，并通过定位螺栓5固定；所述的顶盘上设有若干挂钩6，用于悬挂导管，所述的第一支撑架上部设有分隔栅格7，所述的分隔栅格7由抽拉式伸缩板组成，各分隔栅格之间以均匀的夹角相接，所述的挂钩6设于分隔栅格7形成的夹角内；所述第一支撑架下部设有定位盘8，所述的定位盘8与分隔栅格下侧相接；定位盘8上与分隔栅格夹角相对应处均设有一个可翻转的卡固件9，所述卡固件9通过转轴与定位盘连接，卡固件上口边缘设有用于定位导管的凹槽10；所述的第一支撑架顶端设有置物平台11；所述第二支撑架连接在底座4上，所述的底座下部设有滚轮12。

所述的第一支撑架2可在第二支撑架3内上下移动定位，调节导管架高度。所述的置物平台周围设有凸台或网兜13。所述的顶盘1、分隔栅格7、定位盘8相连且为一体结构。所述的顶盘1、分隔栅格7、定位盘8可在第一支撑架2上旋转。所述的置物平台11可在第一支撑架2上上下滑动并通过调节螺栓固定。所述的滚轮12上设有制动装置。

以上所述，仅是本实用新型的较佳实施例，并非对本实用新型作任何形式上的限制，任何熟悉本专业的技术人员，在不脱离本实用新型技术方案范围内，依据本实用新型的技术实质，对以上实施例所作的任何简单的修改、等同替换与改进等，均仍属于本实用新型技术方案的保护范围之内。
