一种方便可靠的易操作吊兜的制作方法

本实用新型涉及医疗护理吊兜，尤其涉及一种方便可靠的易操作吊兜。

背景技术：

近年来，我国人口老龄化日益严重，越来越的老年人急需专业化的护理服务，然而无论是护理队伍的专业素质还是设备均难以满足要求。

为了便于治疗，需要将被护理人员位置的进行变动，该项移位对残疾或重病病人的实际操作难度特别大；为了满足上述需要，本领域技术人员设计了各种专用的护理移位设备，如中国专利ZL 201380022926.4公开的一种病人吊兜以及ZL201020108520.1公开的一种自助式有轨吊兜，它们均能够满足被护理人员的移位需要，但还存在一些缺陷，使其难以得到大规模推广应用；如所述病人吊兜为了提高舒适性，采用了复杂的悬吊结构，操作难度大，甚至需要专业培训的人员才能完成，这不仅增加了生产成本，还增加了设备后期使用维护的成本；而自助式有轨吊兜则应用局限性较大，有轨设计无疑会增加医护硬件投入的成本，且灵活性较差，实际使用也有很大的局限性。

技术实现要素：

本实用新型的目的是提供一种方便可靠的易操作吊兜，它具有结构紧凑，使用方便和安全可靠的特点。

本实用新型是这样来实现的，一种方便可靠的易操作吊兜，它包括主体，其特征在于，该主体的下侧设有两条用于兜设腿部的延伸部，两延伸部之间有镂空结构，所述主体的上部和延伸部的下部分别设有上吊扣和下吊扣。

所述吊兜还包括缝接在主体和延伸部外周的固定带，所述固定带位于主体上侧的部分拉伸构成上吊扣，固定带位于延伸部下侧的部分拉伸构成下吊扣。

所述主体与延伸部为一个整体，所述固定带为一整条。

优选的是：所述主体和延伸部为防水布；所述固定带为车用安全带。

本实用新型的有益效果为：本实用新型结构简单，稳定可靠，操作简便，使用舒适，它简化了传统吊兜复杂的悬吊形式，采用整体的且符合人体工程学原理的外形结构，不仅穿戴方便舒适性，对人体包裹性好，还具有很好地受力均匀性，操作与使用的舒适性与安全性均得到有效提高。

附图说明

图1为本实用新型的结构主视图。

图2为本实用新型使用时与人体接触时的结构正视图。

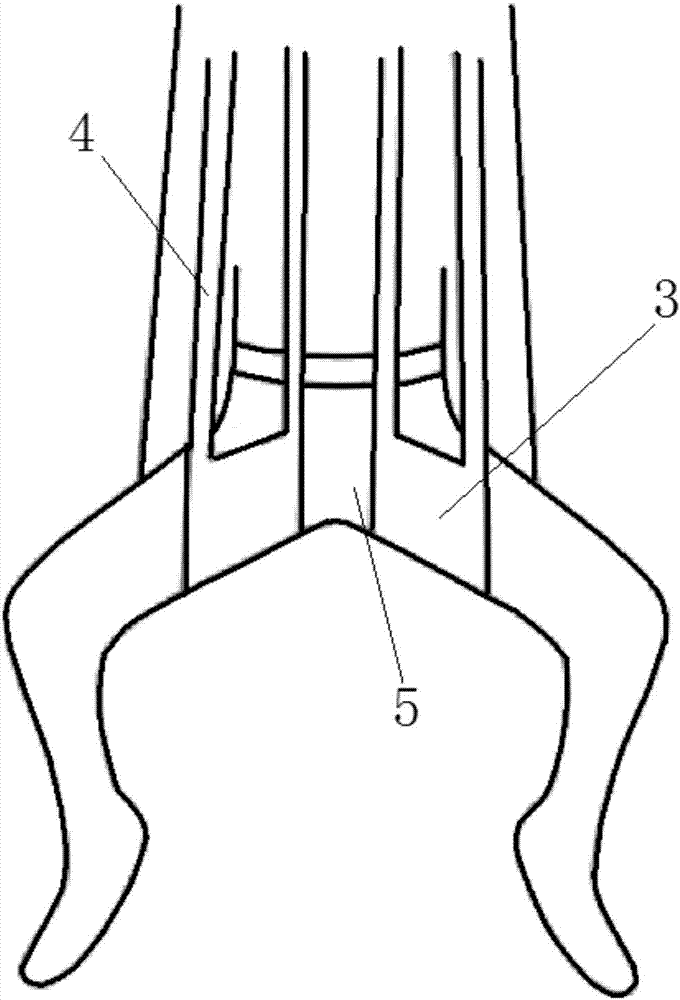

图3为图2所示的结构后视图。

图4为本实用新型与吊架连接的结构示意图。

在图中，1、主体 2、上吊扣 3、延伸部 4、下吊扣 5、镂空结构 6、固定带。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步说明。

如图1所示，本实用新型是这样实现的，所述易操作吊兜包括主体1，其结构特点是，该主体1的下侧设有两条用于兜设腿部的延伸部3，两延伸部3之间有镂空结构5，所述主体1的上部和延伸部3的下部分别设有上吊扣2和下吊扣4；本实用新型在使用时，只需要轻轻翻动躺着的被护理者，先翻一侧，将主体1置于被护理者背后，并将两延伸部3穿过两膝之下，这样通过主体1和延伸部3结构就能够很好地包裹住被护理者的后背和两腿，只需要将上吊扣2和下吊扣4连接在吊架上，即可通过吊架举升吊兜；由于镂空结构5的设置，使得包裹在两腿上的延伸部3相互独立，便于操作放置，又符合人体工程学原理，增加了使用的舒适性。

为了提高结构强度以及吊兜的安全性，本实用新型在使用时，所述吊兜还包括缝接在主体1和延伸部3外周的固定带6，所述固定带6位于主体1上侧的部分拉伸构成上吊扣2，固定带6位于延伸部3下侧的部分拉伸构成下吊扣4；通过固定带6可将主体1、延伸部3与上吊扣2和下吊扣4连成一个整体，增加吊兜受力的均匀性，且缝制于主体1和延伸部3外周的固定带6能够很好地通过上吊扣2和下吊扣4将人体重力集中传递到吊架上，又由于固定带6为一整条，中间不断，结构强度和使用的安全性大大提高。

为了进一步提高吊兜整体的结构强度，本实用新型在具体实施时，所述主体1与延伸部3为一个整体，所述固定带6为车用安全带；为了提高实用性，所述主体1和延伸部3为防水布，这样与人体接触的主体1和延伸部3具有很好的防湿、防水效果，且在使用者失禁情况下，也不沾水，舒适性也得到提高。

本实用新型按照上述操作步骤将吊兜置于被护理者身下，只需要将上吊扣2和下吊扣4挂接在吊架上，如图4所示即可，然后通过吊架举升吊兜，被护理者就会被抬升，此时吊兜能够很好地包裹在人体的背部与大腿处，如图2和图3所示，当被护理者移动到适当位置时，控制吊架降落然后取下吊兜即可，本实用新型坐着就可以轻便穿戴好吊兜，躺着只需通过转身就可以很容易穿戴好吊兜，取下吊兜同样容易简便，舒适性好，安全性高，整个穿戴过程轻松快捷。
