一种铺灸器具的制作方法

本实用新型属于医疗器械技术领域，尤其是涉及一种铺灸器具。

背景技术：

铺灸法，是指将艾绒铺摊在经络穴区，通过燃烧、温熨等各种不同的方法，达到灸疗目的的一类灸法。治疗时，人体背朝上，平躺于床板上，将器具铺展在背部脊椎上，然后将不同药物依次置入器具腔体内，点燃艾绒，以微弱火星燃烧蔓延至整个腔体，药物以蒸汽等形式蔓延浸入人体，点燃后盖上封盖。器具底部夹有一片不锈钢丝网，药气通过细密的网孔渗入皮肤，从而达到疗养效果。

现有的铺灸设备温度不可控，安全性不高，导致药物的利用率不高，吸收效果不好。

技术实现要素：

有鉴于此，本实用新型旨在提出一种铺灸器具，能满足不同病人身体体型的各种背部曲线，安全舒适的贴合的穴位皮肤上。

为达到上述目的，本实用新型的技术方案是这样实现的：

一种铺灸器具，包括若干个依次连接的容器，所述容器包括底盘组件以及与其连接的底板；所述底板与所述底盘组件之间还设有过滤网；

所述底盘组件包括衬板以及垂直设置在衬板两侧的立板，所述衬板上设有通孔；

所述底板设有与所述底盘组件的通对应的通孔；

所述若干个容器底板之间弹性连接；

所述器具两侧的容器设有把手封板；

所述容器同侧两两立板之间通过外扇片连接，所述器具上方设有顶封板。

进一步的，所述把手封板包括封板，所述封板上面设有把手。

进一步的，所述底片组件的通孔和底板的通孔形状为圆形或者方形。

进一步的，所述衬板和底板上均设有螺纹连接孔。

进一步的，所述立板、外扇片上均设有连接孔，所述立板与所述外扇片铆接。

相对于现有技术，本实用新型所述的一种铺灸器具具有以下优势：本实用新型的底板通过铰接连接，在一定范围内可活动自如，能满足不同病人身体体型的各种背部曲线，安全舒适的贴合在穴位皮肤上，外观简洁，布局合理，操作方便，温度可控，安全性更高，药物利用率更高，吸收效果佳。

附图说明

构成本实用新型的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

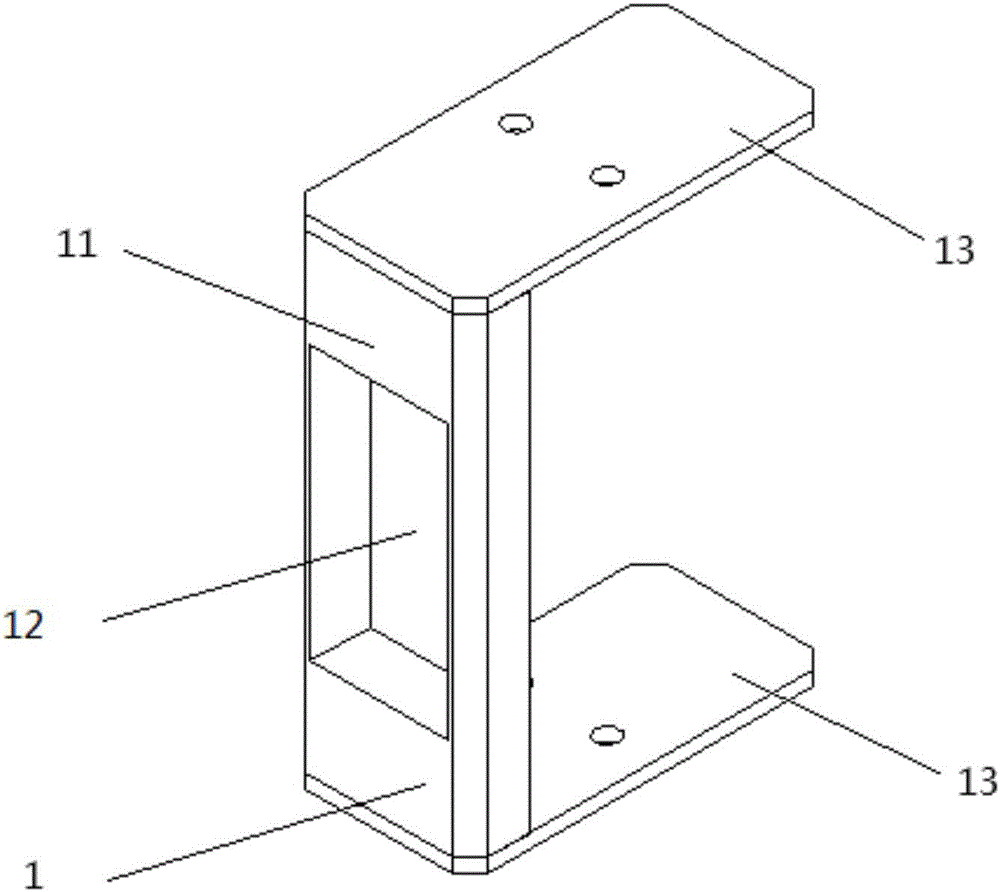

图1为本实用新型实施例所述的底盘组件的结构示意图；

图2为本实用新型实施例所述的底板的结构示意图；

图3为本实用新型实施例所述的把手封板的结构示意图；

图4为本实用新型实施例所述的外扇片的结构示意图；

图5为本实用新型实施例所述的顶封板的结构示意图；

图6为本实用新型实施例所述的一种铺灸器具的平整状态的示意图；

图7为本实用新型实施例所述的一种铺灸器具的弯曲状态的示意图；

附图标记说明：

1-底盘组件，11-衬板，12-通孔，13-立板，2-底板，21-通孔，3-把手

封板，31-封板，32-把手，4-外扇片，5-顶封板。

具体实施方式

需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。

下面将参考附图并结合实施例来详细说明本实用新型。

如图1-7所示，一种铺灸器具，包括若干个依次连接的容器，所述容器包括底盘组件1以及与其连接的底板2；所述底板2与所述底盘组件1之间还设有过滤网；

所述底盘组件1包括衬板11以及垂直设置在衬板两侧的立板13，所述衬板11上设有通孔12；

所述底板2设有与所述底盘组件1的通孔12对应的通孔21；

所述若干个容器底板2之间弹性连接；

所述器具两侧的容器设有把手封板3；

所述容器同侧两两立板13之间通过外扇片4连接，所述器具上方设有顶封板5。

所述底片组件1的通孔12和底板2的通孔21形状为圆形或者方形。

所述衬板11和底板2上均设有螺纹连接孔。

所述立板13、外扇片4上均设有连接孔，所述立板13与所述外扇片4铆接。

本实用新型使用时，将器具放置在人体背部，打开顶封板5，将指定药材置入器具腔体中，点燃药材，盖上顶封板5，药物燃烧，药气通过过滤网网孔渗入到皮肤，从而达到疗养目的。

器具的底板2之间弹性连接，在一定范围内可活动，能够满足不同人体体型的各种背部曲线；

器具按材料分为两种：一、全部塑料；二、外部采用毛竹，内腔选用金属。塑料材料选用环氧树脂，可有效防潮、防霉变，可长时间的放心使用；而且环氧树脂的耐温性较好，可在150～200℃温度范围内长期工作。另一种内腔材料采用镀锌板，有很好的导热性，能使药材充分发挥药效。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
