一种可调式颈托的制作方法

本实用新型涉及颈托，尤其涉及一种能可靠调节颈托高度的可调式颈托。

背景技术：

颈托是一种颈椎病辅助治疗器具，能起到制动和支撑保护颈椎、减少神经磨损、减轻椎间关节创伤性反应、有利于组织水肿的消退和巩固疗效、防止复发等作用，可应用于各型颈椎病，在颈椎治疗过程中起着举足轻重的作用。目前市场上常用的颈托分为不可调式颈托和可调式颈托两种。由于不可调式颈托的高度无法调节，而每个人颈部长度均存在差异，如若佩戴的颈托过紧会造成患者呼吸困难，过松又不利于颈椎的固定，因而需要制作多种高度规格的颈托以满足使用需求，这会大大增加颈托的占用空间以及使用成本。除此之外，在使用过程中，尤其是在紧急救护过程中易出现拿错颈托的现象，佩戴与颈部长度不匹配的颈托不但起不到治疗的作用，而且还会损伤颈椎。而目前市场上常见的可调式颈托均存在高度调节不方便、调节后颈托高度锁定不可靠的缺陷，如专利号为972064516的中国专利申请文献中公开了一种可调式颈托，该颈托是通过螺栓和螺母配合来调节颈托的高度，使用时存在无法准确、快速地调整到患者所需高度的缺陷，使用十分不方便，而且在使用过程中需要反复调节螺栓和螺母的相对位置，螺栓和螺母易出现滑丝现象，锁定不可靠。

技术实现要素：

本实用新型所需解决的技术问题是：提供一种高度调节方便、颈托高度锁定可靠的可调式颈托。

为解决上述问题，本实用新型采用的技术方案是：所述的一种可调式颈托，包括：颈托板、下颌托板、柔性衬垫和设置于颈托板上的固定结构，颈托板两侧边能翻转靠拢、使颈托板卷成筒体形状，柔性衬垫设置于颈托板的背面上，且柔性衬垫的上、下端分别伸出颈托板的上、下端外，颈托板卷成筒体形状后能通过固定结构固定、使其处于卷起状态；所述的颈托板由前颈托板和后颈托板一体成型构成，前颈托板的下端轮廓线为由中间向两端逐渐倾斜上升的光滑曲线，当颈托板处于卷起状态时，前颈托板下端的轮廓线形成与人体胸部及两侧肩部匹配的光滑曲线；在前颈托板上端设置有向内凹进的凹槽，在下颌托板上设置有下颌托，下颌托板设置于前颈托板背面且下颌托伸入凹槽中，在下颌托板两侧与前颈托板之间分别设置有滑动机构，下颌托板能通过二组滑动机构相对前颈托板上下运动，带动下颌托在凹槽中上下运动；在下颌托板两侧与前颈托板之间还分别设置有锁定机构，二组锁定机构能将下颌托板与前颈托板两者的相对位置锁定，每组锁定机构的结构为：在下颌托板上由上至下间隔设置有若干锁孔，在前托板上设置有贯通的通槽，在下颌托板相对前颈托板由下向上运动时，通槽能依次与各锁孔对应，在通槽上边缘设置与前颈托板一体成型的连接板，在连接板背面设置有能卡入任一锁孔中的锁扣，连接板能在外力作用下向内翻转、使锁扣卡入锁孔中，在连接板正面还设置有把手。

进一步地，前述的一种可调式颈托，其中，后颈托板的上端轮廓线为由中间向两端逐渐倾斜下降的光滑曲线，后颈托板的下端轮廓线为由中间向两端逐渐倾斜上升的光滑曲线，当颈托板处于卷起状态时，后颈托板的上端轮廓线形成与人体枕部匹配的光滑曲线，后颈托板的下端轮廓线形成与人体背部匹配的光滑曲线。

进一步地，前述的一种可调式颈托，其中，在后颈托板上端间隔设置有若干向内凹进的第一开口槽，在后颈托板下端间隔设置有若干向内凹进的第二开口槽；在前颈托板下端间隔设置有若干向内凹进的第三开口槽。

进一步地，前述的一种可调式颈托，其中，在后颈托板上开设有三个竖向设置的窗口，三个窗口横向并列设置于对应人体颈部的后颈托板上。

进一步地，前述的一种可调式颈托，其中，在前颈托板和后颈托板一体成型连接处的背面上设置有折弯部，所述的折弯部为凸出颈托板背面的凸条，凸条的外轮廓线为由两端向中间逐渐向外凸出弧状光滑曲线。

进一步地，前述的一种可调式颈托，其中，所述的滑动机构的结构为：在下颌托板上竖向设置有二条滑槽，二条滑槽分布于锁孔两侧，在前颈托板背面设置有二个能分别嵌入二条滑槽中的滑块，二个滑块能在对应的滑槽中上下滑动，从而使下颌托板相对前颈托板上下运动。

进一步地，前述的一种可调式颈托，其中，在每个滑块的两侧分别设置有向外凸出的延伸臂，二个滑块嵌入对应滑槽中后通过二个延伸臂卡设于滑槽中而不会掉出滑槽外。

进一步地，前述的一种可调式颈托，其中，所述的锁孔为方形锁孔，在方形锁孔孔壁上设置有若干向内凹进、且径向分布的第四开口槽；所述的锁扣为能嵌入方形锁孔中的鼓形柱体形状的锁扣，在锁扣的鼓形轮廓面上设置有若干向内凹进的长槽，各长槽径向分布于锁扣的鼓形轮廓面上。

进一步地，前述的一种可调式颈托，其中，与人体颈部相对的下颌托内侧面为与人体颈部相匹配的光滑弧形面。

进一步地，前述的一种可调式颈托，其中，在前颈托板外侧设置有至少二条第一加强筋和至少二条第二加强筋，各第一加强筋分布于凹槽两侧，各第二加强筋分布于前颈托板下端两侧。

本实用新型的有益效果是：（1）能准确、快速地将颈托高度调整到患者所需高度，并将调整后的颈托高度可靠锁定，使用十分方便；（2）伸出颈托板上、下端外的柔性衬垫的设置，能使颈托佩戴更加柔软舒适，降低压疮发生的概率；（3）折弯部的设置，有效降低了前颈托板和后颈托板连接处出现折断现象的概率，同时结合第一加强筋及第二加强筋，大大延长了颈托的使用寿命，成本低。

附图说明

图1是本实用新型所述的一种可调式颈托的立体结构示意图。

图2是颈托处于卷起状态的结构示意图。

图3是图1中A部分的结构示意图。

图4是图1中颈托板的正面结构示意图。

图5是图4中俯视方向的结构示意图。

图6是图5中B部分的局部放大结构示意图。

图7是颈托背面的立体结构示意图。

图8是图7中E部分的结构示意图

图9是颈托背面的结构示意图。

图10是图9中F部分的结构示意图。

图11是下颌托板的结构示意图。

图12是下颌托板背面的结构示意图。

具体实施方式

下面结合附图及具体实施例对本实用新型所述的技术方案作进一步详细的说明。

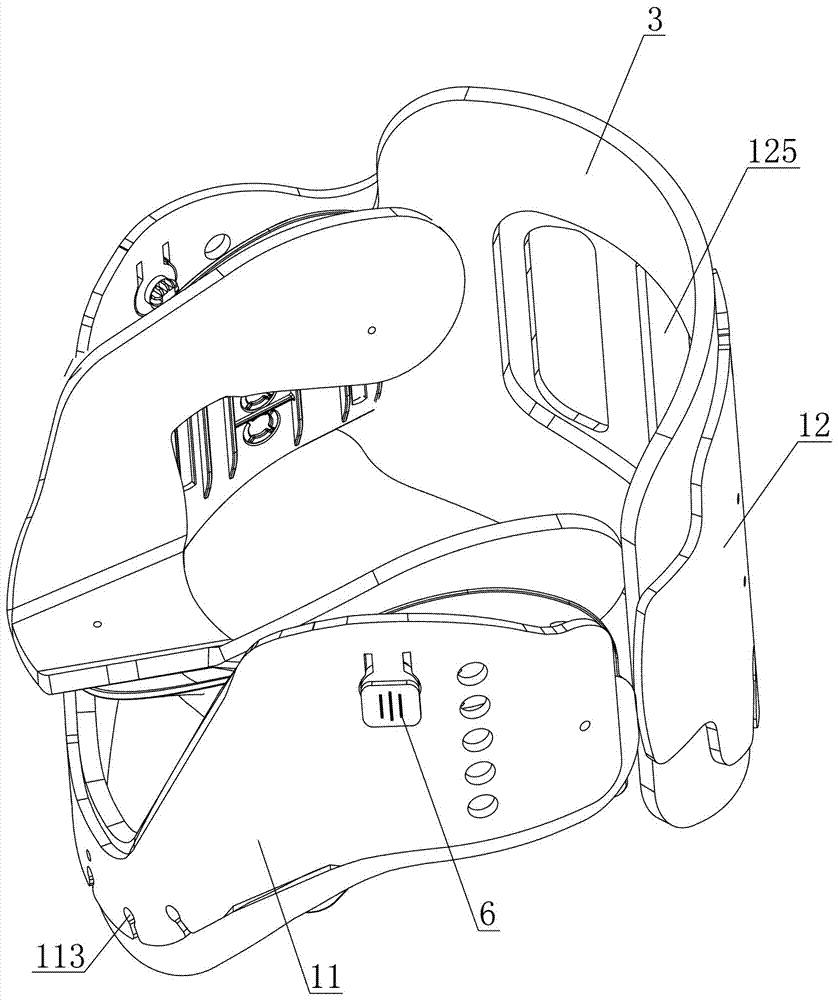

如图1和图2所示，本实施例中所述的一种可调式颈托，包括：颈托板1、下颌托板2、柔性衬垫3和设置于颈托板1上的固定结构4，柔性衬垫3以可拆卸方式设置于颈托板1的背面上，柔性衬垫3的上端伸出颈托板1的上端外，柔性衬垫3的下端伸出颈托板1的上端外，颈托板1两侧边能翻转靠拢、使颈托板1卷成筒体形状，颈托板1卷成筒体形状后能通过固定结构固定、使其处于卷起状态，松开固定结构，颈托板1两侧边能向外伸展回复到原来的平板状态。本实施例中的固定结构4采用魔术贴，通过魔术贴将处于卷起状态的颈托固定，一般选择48-60mm宽的魔术贴。在实际使用过程中，固定结构4还可以采用绑带等其它连接件。如图1、图4、图7和图11所示，所述的颈托板1由前颈托板11和后颈托板12一体成型构成，前颈托板11的下端轮廓线111为由中间向两端逐渐倾斜上升的光滑曲线，当颈托板1处于卷起状态时，前颈托板11下端的轮廓线111形成与人体胸部及两侧肩部匹配的光滑曲线。在前颈托板11上端设置有向内凹进的凹槽112，在下颌托板2上设置有下颌托21，下颌托板2设置于前颈托板11背面且下颌托21伸入凹槽112中，在下颌托板2两侧与前颈托板11之间分别设置有滑动机构5，下颌托板2通过二组滑动机构5相对前颈托板11上下运动，带动下颌托21在凹槽112中上下运动。当下颌托21运动到下限位置时，下颌托21下端与凹槽112之间形成可视窗口，该可视窗口能使佩戴者在佩戴颈托的过程中方便医护人员操作，同时还能保证颈托不会压迫到人体颈部前面。

如图1、图3、图8、图9、图10和图11所示，在下颌托板2两侧与前颈托板11之间还分别设置有锁定机构6，二组锁定机构6能将下颌托板2与前颈托板11两者的相对位置锁定，每组锁定机构6的结构为：在下颌托板2上由上至下间隔设置有若干锁孔61，在前托板2上设置有贯通的通槽60，在下颌托板2相对前颈托板11由下向上运动时，通槽60能依次与各锁孔61对应，在通槽60上边缘设置与前颈托板11一体成型的连接板62，在连接板62的背面设置有能卡入任一锁孔61中的锁扣63，连接板62能在外力作用下向内翻转、使锁扣63卡入锁孔61中，在连接板62正面还设置有把手64。使用时，拉动下颌托板2使下颌托板2运动到所需的位置，微调下颌托板2的上下位置使通槽60与某一锁孔61相对，向后按压把手64使连接板62向内翻转、推动锁扣63卡入锁孔61中，此时下颌托板2和前颈托板11两者的相对位置锁定。当需要解锁下颌托板2和前颈托板11两者的锁定状态时，拉动把手64使连接板62向外翻转、拉动锁扣63从锁孔61中退出。

如图8和图10所示，本实施例中所述的锁孔61为方形锁孔，在方形锁孔孔壁上设置有若干向内凹进、且径向分布的第四开口槽611；本实施例中第四开口槽611的数量为四个。所述的锁扣63为能嵌入方形锁孔中的鼓形柱体形状的锁扣，在锁扣63的鼓形轮廓面上设置有若干向内凹进的长槽631，各长槽631径向分布于锁扣63的鼓形轮廓面上。本实施例中将锁孔61的数量设置成5个，使颈托高度能实现五档调节。

如图5、图6、图7、图9、图11和图12所示，本实施例中所述的滑动机构5的结构为：在下颌托板2上竖向设置有二条滑槽51，二条滑槽51分布于锁孔61两侧，在前颈托板11背面设置有二个能分别嵌入二条滑槽51中的滑块52，二个滑块52能在对应的滑槽51中上下滑动，从而使下颌托板2相对前颈托板11上下运动。本实施例中在每个滑块52的两侧分别设置有向外凸出的延伸臂521，二个滑块52嵌入对应滑槽51中后通过二个延伸臂521卡设于滑槽51中而不会掉出滑槽51外。

如图1和图4所示，本实施例中，后颈托板12的上端轮廓线121为由中间向两端逐渐倾斜下降的光滑曲线，后颈托板12的下端轮廓线122为由中间向两端逐渐倾斜上升的光滑曲线，当颈托板1处于卷起状态时，后颈托板12的上端轮廓线121形成与人体枕部匹配的光滑曲线，后颈托板12的下端轮廓线122形成与人体背部匹配的光滑曲线。

在后颈托板12上开设有三个竖向设置的窗口125，三个窗口125横向并列设置于对应人体颈部的后颈托板12上。设置三个横向并列的窗口125既能使佩戴者在佩戴颈托的过程中方便医护人员的操作，又能保证颈托的牢固性。在后颈托板12的上端间隔设置有若干向内凹进的第一开口槽123，在后颈托板12下端间隔设置有若干向内凹进的第二开口槽124。在前颈托板11下端间隔设置有若干向内凹进的第三开口槽113。第一开口槽123、第二开口槽124以及第三开口槽113的设置，有助于颈托板1的弯曲，从而使颈托能更好地佩戴于人体颈部。如图5和图6所示，本实施例中在前颈托板11和后颈托板12一体成型连接处的背面上设置有折弯部7，所述的折弯部7为凸出颈托板背面的凸条，凸条的外轮廓线为由两端向中间逐渐向外凸出弧状光滑曲线，凸轮的外轮廓线两端分别与前颈托板11和后颈托板12一体成型连接处的背面光滑过渡连接。如图12所示，本实施例中，与人体颈部相对的下颌托21的背面211为与人体颈部相匹配的光滑弧形面，光滑弧形面的设置保证颈托在佩戴过程中，下颌托21的背面不会碰擦到人体颈部，使用更加安全可靠。如图1所示，本实施例中在前颈托板11外侧设置有至少二条第一加强筋114和至少二条第二加强筋115，各第一加强筋114分布于凹槽112两侧，各第二加强筋115分布于前颈托板11下端两侧。在实际使用过程中，在颈托板1上还设置有颈托使用说明标识。

以上所述仅是本实用新型的较佳实施例，并非是对本实用新型作任何其他形式的限制，而依据本实用新型的技术实质所作的任何修改或等同变化，仍属于本实用新型要求保护的范围。

本实用新型的优点是：（1）能准确、快速地将颈托高度调整到患者所需高度，并将调整后的颈托高度可靠锁定，使用十分方便；（2）伸出颈托板1上、下端外的柔性衬垫3的设置，能使颈托佩戴更加柔软舒适，降低压疮发生的概率；（3）折弯部7的设置，有效降低了前颈托板11和后颈托板12连接处出现折断现象的概率，同时结合第一加强筋114及第二加强筋115，大大延长了颈托的使用寿命，成本低。
