一种神经内科辅助康复装置的制作方法

本实用新型涉及神经内科辅助康复技术领域，尤其是一种神经内科辅助康复装置。

背景技术：

目前，下肢瘫痪病人在康复的过程中，主要依靠轮椅帮助行走，而轮椅不便于病人进行恢复训练，而现有技术中，辅助康复装置存在有无滑轮的两者助行装置，而带有滑轮的助行装置对于瘫痪病人来说，其调节角度不便，其辅助康复的作用性较低，而且该辅助康复的助行装置的高度一定，无法根据病人的高度进行调节，使得病人的康复训练存在阻碍。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种神经内科辅助康复装置。

为了实现上述目的，本实用新型采用了如下技术方案：

设计一种神经内科辅助康复装置，包括安装底板，所述安装底板的底面设有万向轮，所述安装底板的上表面四角处均设有空心套管，空心套管的表面设有工装孔，所述空心套管的内部设有滑动杆，滑动杆的一端表面设有通孔，所述空心套管的外表面设有销轴，且销轴的一端贯穿工装孔和通孔，并延伸至空心套管的外侧，滑动杆远离通孔的一端延伸至空心套管的外侧，并连接在支撑板的底面，支撑板的上表面分别设有触控式开关、扶手一和扶手二，安装底板和支撑板一边均开设有可容纳人体的开口；

位于两个所述万向轮之间设有电动液压推杆，电动液压推杆电性连接触控式开关，电动液压推杆的一端连接在安装底板的底面，且电动液压推杆的另一端设有安装板，位于安装板的下方设有多个万向轴，且多个万向轴均通过连接件固定在安装板的底面，每个所述万向轴的另一端分别设有伸缩杆，且伸缩杆的表面套接有弹簧，所述伸缩杆远离万向轴的一端设有垫板，其中弹簧固定在安装板上，并且垫板与伸缩杆连接。

优选的，所述销轴的另一端设有手轮，手轮的表面设有多个圆弧形凹槽，且多个圆弧形凹槽以手轮的圆心等角度排列。

优选的，四个空心套管均以平行等距的方式呈倾斜状排列，其倾斜角度为60度。

优选的，所述滑动杆的数量与空心套管的数量相同，滑动杆的倾斜角度与空心套管的倾斜角度相同，且空心套管的表面与滑动杆的表面之间存在间隙，其间隙大小为0.2毫米。

优选的，所述扶手一和扶手二分别设有两个，且两个扶手一和两个扶手二均以支撑板为中心对称排列。

本实用新型提出的一种神经内科辅助康复装置，有益效果在于：通过加入万向轮，由于万向轮具有360度水平旋转的功能，这样病人在使用该康复装置进行训练的时候，可以方便的调节该康复装置的方向，便于病人能很好的操控该康复装置，从而提高病人的康复效果；通过加入空心套管和滑动杆，且空心套管和滑动杆的倾斜角度均为60度，这样病人在使用该康复装置进行训练时，使得病人能够轻松的推动该康复装置，提高该装置的使用便捷性，节省了病人的体力，而且滑动杆在空心套管内进行滑动，这样便于对该康复装置进行高度调节，便于不同身高的病人使用，提高该康复装置的实用效果；通过加入销轴，销轴通过贯穿工装孔和通孔，而且销轴的一端安装有手轮，从而对空心套管和滑动杆进行固定；通过加入扶手一和扶手二，便于病人推动该康复装置，而且扶手一和扶手二的分布排列的方式不同，便于帮助病人进行不同方式的回复训练，提高病人的康复效率；通过加入万向轴和伸缩杆，病人在休息时，为了对该装置进行固定，可通过调节触控式开关来对电动液压推杆进行控制，从而控制电动液压推杆进行伸缩调节，又因为电动液压推杆的底端设有安装板，安装板的下方通过连接件连接有万向轴，万向轴的两端设有伸缩杆，且伸缩杆的表面套接有弹簧，这样在崎岖的地面对该装置进行固定时，万向轴两端的伸缩杆可以根据路面崎岖的程度进行伸缩调节，而且伸缩杆的表面套接有弹簧，可以起到较好的缓冲抗压作用，而伸缩杆的底端设有垫板，用于对伸缩杆起到增大与底面接触面积的作用。

附图说明

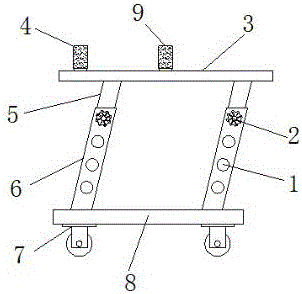

图1为本实用新型提出的一种神经内科辅助康复装置的结构主视图；

图2为本实用新型提出的一种神经内科辅助康复装置的结构侧视图；

图3为本实用新型提出的一种神经内科辅助康复装置的结构俯视图；

图4为本实用新型提出的一种神经内科辅助康复装置的滑动杆结构示意图；

图5为本实用新型提出的一种神经内科辅助康复装置的A处放大图。

图中：工装孔1、手轮2、支撑板3、扶手一4、滑动杆5、通孔51、空心套管6、万向轮7、安装底板8、扶手二9、销轴10、触控式开关11、电动液压推杆12、连接件13、伸缩杆14、弹簧15、垫板16、安装板17、万向轴18。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-5，一种神经内科辅助康复装置，包括安装底板8和支撑板3，安装底板8和支撑板3一边均开设有可容纳人体的开口，安装底板8的底面设有万向轮7，万向轮7设有四个，四个万向轮7均以安装底板8的中心线等距对称排列，通过加入万向轮7，由于万向轮7具有360度水平旋转的功能，这样病人在使用该康复装置进行训练的时候，可以方便的调节该康复装置的方向，便于病人能很好的操控该康复装置，从而提高病人的康复效果。

安装底板8的上表面四角处均设有空心套管6，空心套管6的数量有四个，四个空心套管6均以平行等距的方式呈倾斜状排列，其倾斜角度为60度。

空心套管6的表面设有工装孔1，空心套管6的内部设有滑动杆5，滑动杆5的数量与空心套管6的数量相同，滑动杆5的倾斜角度与空心套管6的倾斜角度相同，且空心套管6的表面与滑动杆5的表面之间存在间隙，其间隙大小为0.2毫米，通过加入空心套管6和滑动杆5，且空心套管6和滑动杆5的倾斜角度均为60度，这样病人在使用该康复装置进行训练时，使得病人能够轻松的推动该康复装置，提高该装置的使用便捷性，节省了病人的体力，而且滑动杆5在空心套管6内进行滑动，这样便于对该康复装置进行高度调节，便于不同身高的病人使用，提高该康复装置的实用效果。

滑动杆5的一端表面设有通孔51，空心套管6的外表面设有销轴10，销轴10的另一端设有手轮2，手轮2的表面设有多个圆弧形凹槽，且多个圆弧形凹槽以手轮2的圆心等角度排列，且销轴10的一端贯穿工装孔1和通孔51，并延伸至空心套管6的外侧，滑动杆5远离通孔51的一端延伸至空心套管6的外侧，并连接在支撑板3的底面，通过加入销轴10，销轴10通过贯穿工装孔1和通孔51，而且销轴10的一端安装有手轮2，从而对空心套管6和滑动杆5进行固定。

支撑板3的上表面分别设有扶手一4和扶手二9，扶手一4和扶手二9分别设有两个，且两个扶手一4和两个扶手二9均以支撑板3为中心对称排列，通过加入扶手一4和扶手二9，便于病人推动该康复装置，而且扶手一4和扶手二9的分布排列的方式不同，便于帮助病人进行不同方式的回复训练，提高病人的康复效率。

位于两个万向轮7之间设有电动液压推杆12，电动液压推杆12电性连接触控式开关11，电动液压推杆12的一端连接在安装底板8的底面，且电动液压推杆12的另一端设有安装板17，位于安装板17的下方设有多个万向轴18，且多个万向轴18均通过连接件13固定在安装板17的底面，每个万向轴18的另一端分别设有伸缩杆14，且伸缩杆14的表面套接有弹簧15，伸缩杆14远离万向轴18的一端设有垫板16，其中弹簧15固定在安装板17上，并且垫板16与伸缩杆14连接，

在本实用新型中，通过加入万向轴18和伸缩杆14，病人在休息时，为了对该装置进行固定，可通过按下触控式开关11来对电动液压推杆12进行控制，从而控制电动液压推杆12进行伸缩调节，又因为电动液压推杆12的底端设有安装板17，安装板17的下方通过连接件13连接有万向轴18，万向轴18的两端设有伸缩杆14，且伸缩杆14的表面套接有弹簧15，这样在崎岖的地面对该装置进行固定时，万向轴18两端的伸缩杆14可以根据路面崎岖的程度进行伸缩调节，而且伸缩杆14的表面套接有弹簧15，可以起到较好的缓冲抗压作用，而伸缩杆14的底端设有垫板16，用于对伸缩杆14起到增大与底面接触面积的作用。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
