一种新型无托槽隐形矫治器摘取器的制作方法

本实用新型涉及牙科医疗器械领域，特别是一种用于将无托槽隐形矫治器从患者口腔内摘下的摘取器。

背景技术：

无托槽隐形矫治器是将牙颌模型三维成像，并按照医生的设计制定矫治方案，在计算机上进行三维图像处理和精细的牙位调整，并进一步将每一步牙位变化反应到计算机辅助制作的透明牙套上，通过患者戴用一系列的牙套，不断的小范围的移动牙齿使错位牙得以矫正。使用隐形矫治器正畸的过程中，患者使用隐形矫治器进行治疗时，医生会先在牙齿上粘接与牙齿颜色相近的附件，这些附件相当于卡扣，隐形矫治器上具有与附件配合的卡槽，这样，将隐形矫治器戴在牙齿上时，牙齿上粘接的附件与隐形矫治器上的卡槽相互作用，从而形成矫治力。隐形矫治器的优点在于：对患者来说，几乎完全隐形，不影响美观；对牙龈、舌头和前庭粘膜没刺伤，刺激小，舒适，可自行摘取。因此，隐形矫治器现在得到广泛应用。

但是戴隐形矫治器不能喝牛奶，不能喝饮料和过热的水，吃饭时也需要将矫治器取下。因此使用者需要面临每天将矫治器摘下的问题。但是，目前并没有用于摘取矫治器的配套工具。通常需要使用者用手指摘取矫治器。用手指摘取矫治器的问题在于：矫治器与牙龈之间的缝隙很小，尤其是附件与卡槽配合的地方，很难将卡槽与附件脱离，手指难以施力，单纯用手指甲抠取会对指甲造成不适或损伤，并且很容易在摘取矫治器时因施力不均导致矫治器断裂报废。

技术实现要素：

本实用新型的目的在于提供一种能轻松地将隐形矫治器从牙颌上摘取下来并且可以很好保护隐形矫治器的新型无托槽隐形矫治器摘取器。

一种新型无托槽隐形矫治器摘取器，包括手柄、连杆和端头，连杆由弯角部和直段组成，端头固定于直段的头部，弯角部末端与手柄固定连接，其特征在于：端头的主体是一平板薄片结构，其头部是一弯钩结构。本实用新型的端头能够很方便的进入牙龈和矫治器之间的缝隙，从而方便矫治器的摘取，而且弯钩结构可以很好得将矫治器定位在其内或是将端头很好的定位在牙龈上，使得端头在摘取时不会产生大范围位移，并且平板薄片受力面积大，矫治器边缘或牙龈上不会出现勾痕，从而起到保护矫治器和牙龈的作用。

进一步，端头与直段呈5°~15°的夹角，端头的厚度为0.5~1.0mm，使得端头更容易插入矫治器边缘与牙龈之间的缝隙。

进一步，弯钩结构凸度为0.5mm~0.7mm，与端头平面有圆角过渡，起到保护矫治器和牙龈的作用。

进一步，直段的头端切制平面，该平面与直段的轴线呈5°~15°的夹角，端头与该平面贴合。

进一步，端头靠近直段的末端设有加强筋，防止用户使力不当弄折端头，从而起到保护矫治器和牙龈的作用。

进一步，弯角部的夹角大小为90°~110°，使摘取器成为以弯角部为支点的杠杆，方便用户施力摘取矫治器。

本实用新型的优点在于：1、端头能够很方便的进入牙龈和矫治器之间的缝隙内，施力方便。2、连杆弯曲、从而使整个摘取器形成一个杠杆，手柄的施力，通过力臂的作用传递到端头，能够很轻松的使被端头勾住的部分脱离牙齿及其上的附件，且被端头勾住的两侧区域受力均匀，避免出现矫治器撕裂的情况。3，由于连杆直段的存在，可以将端头伸入到后牙区或者上颌与下颌的舌侧，整个摘取过程可以自由变换位置。

附图说明

图1是本实用新型的结构示意图。

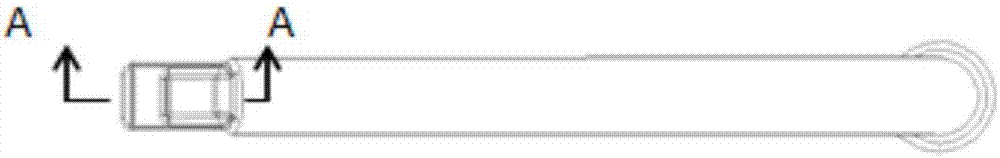

图2是本实用新型的俯视示意图。

图3是图2中沿A-A向的部分放大剖视示意图。

图4是本实用新型摘取上颌矫治器的使用示意图。

图5是图4中沿B-B向的放大剖视示意图。

图6是本实用新型摘取下颌矫治器的使用示意图。

图7是图6中沿C-C 向的放大剖视示意图。

具体实施方式

下面结合附图对本实用新型的具体实施方法做进一步的详细说明。

参照图1-3，一种新型无托槽隐形矫治器摘取器，包括手柄1、连杆2和端头3，连杆2由弯角部和直段组成，端头3固定于直段的头部，直段的头端切制平面，该平面与直段的轴线呈5°~15°的夹角，端头3与该平面贴合,弯角部末端与手柄1固定连接，弯角部的夹角大小为90°~110°，使摘取器成为以弯角部为支点的杠杆，方便用户施力摘取矫治器,端头3的主体是一平板薄片结构，其头部是一弯钩结构。本实用新型的端头3能够很方便的进入牙龈和矫治器之间的缝隙，从而方便矫治器的摘取，而且弯钩结构可以很好得将矫治器定位在其内或是将端头很好的定位在牙龈上，使得端头3在摘取时不会产生大范围位移，并且在平板薄片受力面积大，矫治器边缘或牙龈上不会出现勾痕，从而起到保护矫治器和牙龈的作用。

端头3与直段呈5°~15°的夹角，端头3的厚度为0.5~1.0mm，使得端头3更容易插入矫治器边缘与牙龈之间的缝隙。端头3与直段呈夹角，使端头3与直段之间形成第二级杠杆。

弯钩结构凸度为0.5mm~0.7mm，与端头3平面有圆角过渡，起到保护矫治器和牙龈的作用。

端头3靠近直段的末端设有加强筋，防止用户用力不当弄折端头，从而起到保护矫治器和牙龈的作用。

本实用新型在使用时，将端头3插入牙龈和矫治器之间的缝隙内，然后将整个摘取器向外推、拉或勾，连杆2起到一个杠杆的作用，只需要很小的力即可使矫治器脱离牙齿和牙齿上的附件。摘取时，可以自由变换位置，直到整个矫治器从牙颌上松开为止。

参照图4、图5，本实用新型用来摘取上颌矫治器时，将端头3的弯钩结构朝上插入牙龈和矫治器之间的缝隙内，弯钩结构勾住牙龈，端头3的平面部抵在矫治器上，摘取器往矫治器方向施力即可实现矫治器的摘取。

参照图6、图7，本实用新型用来摘取下颌矫治器时，将端头3的弯钩结构朝上插入牙龈和矫治器之间的缝隙内，弯钩结构勾住矫治器，端头3的平面部抵在牙龈上，摘取器往矫治器方向施力即可实现矫治器的摘取。

本说明书实施例所述的内容仅仅是对发明构思的实现形式的列举，本实用新型的保护范围不应当被视为仅限于实施例所陈述的具体形式，本实用新型的保护范围也及于本领域技术人员根据本实用新型构思所能够想到的等同技术手段。
