一种护理用膀胱镜管托的制作方法

本实用新型涉及膀胱镜使用保护领域，特别是一种护理用膀胱镜管托。

背景技术：

当医生做完检查的时候会将仪器暂时安放，尤其是膀胱镜，在膀胱镜使用前后，若将膀胱镜一直拿在手中就会不方便医生检测病情，但是若将膀胱镜随意安放就会粘有大量的细菌，粘有大量的细菌的膀胱镜继续使用后就威胁人们的健康，一般管托使用后需要立即消毒，方便下次使用，并且管托长期暴漏在空气中也会粘有空气中的细菌或者灰尘，所以要随时消毒，并且将管托防尘保存，因此设置本装置是很有必要的。

技术实现要素：

本实用新型的目的是为了解决上述问题，设计了一种护理用膀胱镜管托。

实现上述目的本实用新型的技术方案为，一种护理用膀胱镜管托，包括矩形基座，所述矩形基座上表面设有矩形箱体，所述矩形箱体上表面一端设有支撑机构，所述矩形箱体内设有消毒机构，所述支撑机构由加工在矩形箱体上表面的条形开口、设置在矩形箱体内下表面的电控伸缩立柱、设置电控伸缩立柱上表面的弧形承载板、设置弧形承载板上的压力传感器、设置在压力传感器上方的摩擦垫、设置在矩形箱体侧表面的LED显示灯和设置在矩形箱体上表面与条形开口相匹配的电磁挡门共同构成的，所述消毒机构由设置在矩形箱体内上表面的一组喷头、设置在矩形箱体内的微型消毒水箱、设置在微型消毒水箱内下表面的微型泵、一端与一组喷头相连接且其另一端与微型泵相连的Y型管、设置在矩形箱体下端侧表面的一组矩形开口、嵌装在每个矩形开口内的筛网和设置在矩形箱体下端侧表面与每个矩形开口相匹配的矩形挡门共同构成的，所述矩形箱体内设有蓄电池，所述矩形箱体侧表面设有控制器，所述蓄电池与控制器输入端通过导线电性连接，所述控制器输入端通过导线与压力传感器电性连接，所述控制器输出端通过导线与电控伸缩立柱、LED显示灯、电磁挡门和微型泵电性连接。

所述控制器内设有PLC控制系统。

所述矩形基座下表面四角处均设有防滑摩擦垫。

所述矩形箱体侧表面套有摩擦圈。

所述蓄电池的型号为WDKH-F，所述控制器的型号为MAM-200。

利用本实用新型的技术方案制作的一种护理用膀胱镜管托，有效将管托消毒，防止表面细菌的产生，影响膀胱镜的使用，并且随时将管托收回，防尘保护，充分保护管托，让膀胱镜使用时有干净卫生的管托为其服务，实用性高，消毒便捷。

附图说明

图1是本实用新型所述一种护理用膀胱镜管托的结构示意图；

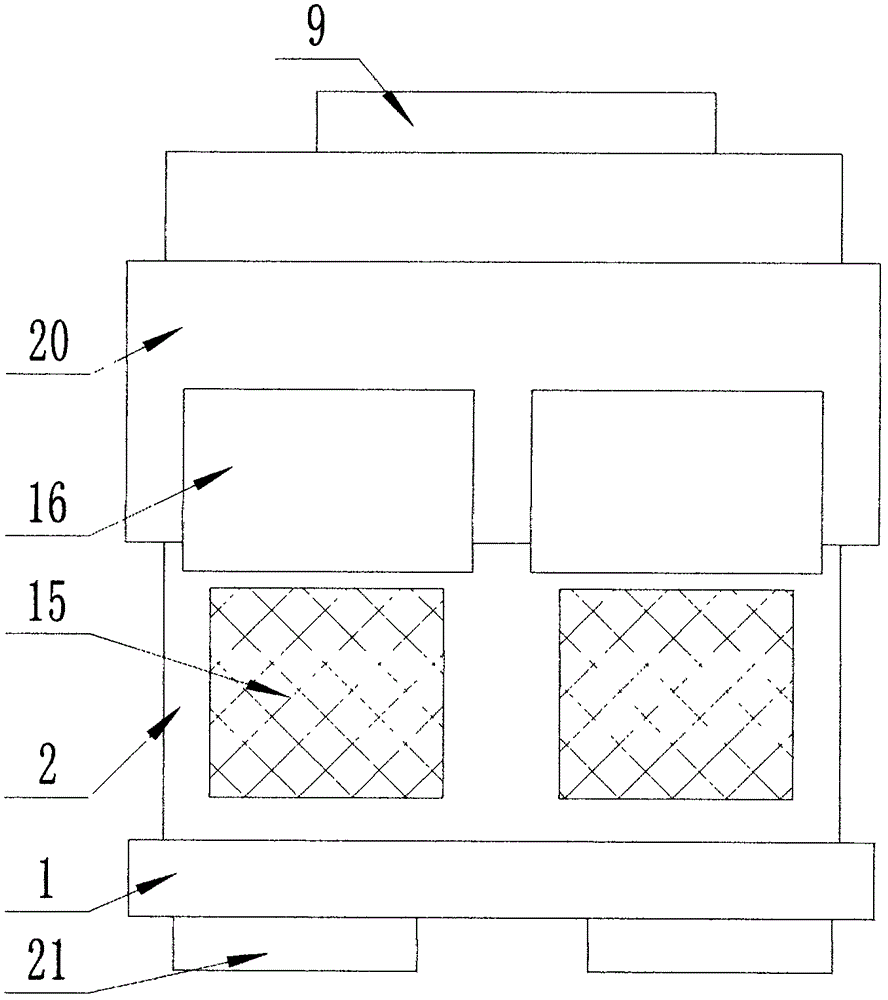

图2是本实用新型所述一种护理用膀胱镜管托的侧视图；

图3是本实用新型所述一种护理用膀胱镜管托的侧视剖面图；

图中，1、矩形基座；2、矩形箱体；3、条形开口；4、电控伸缩立柱；5、弧形承载板；6、压力传感器；7、摩擦垫；8、LED显示灯；9、电磁挡门；10、喷头；11、微型消毒水箱；12、微型泵；13、Y型管；14、矩形开口；15、筛网；16、矩形挡门；17、蓄电池；18、控制器；19、PLC控制系统；20、摩擦圈；21、防滑摩擦垫。

具体实施方式

下面结合附图对本实用新型进行具体描述，如图1-3所示，一种护理用膀胱镜管托，包括矩形基座(1)，所述矩形基座(1)上表面设有矩形箱体(2)，所述矩形箱体(2)上表面一端设有支撑机构，所述矩形箱体(2)内设有消毒机构，所述支撑机构由加工在矩形箱体(2)上表面的条形开口(3)、设置在矩形箱体(2)内下表面的电控伸缩立柱(4)、设置电控伸缩立柱(4)上表面的弧形承载板(5)、设置弧形承载板(5)上的压力传感器(6)、设置在压力传感器(6)上方的摩擦垫(7)、设置在矩形箱体(2)侧表面的LED显示灯(8)和设置在矩形箱体(2)上表面与条形开口(3)相匹配的电磁挡门(9)共同构成的，所述消毒机构由设置在矩形箱体(2)内上表面的一组喷头(10)、设置在矩形箱体(2)内的微型消毒水箱(11)、设置在微型消毒水箱(11)内下表面的微型泵(12)、一端与一组喷头(10)相连接且其另一端与微型泵(12)相连的Y型管(13)、设置在矩形箱体(2)下端侧表面的一组矩形开口(14)、嵌装在每个矩形开口(14)内的筛网(15)和设置在矩形箱体(2)下端侧表面与每个矩形开口(14)相匹配的矩形挡门(16)共同构成的，所述矩形箱体(2)内设有蓄电池(17)，所述矩形箱体(2)侧表面设有控制器(18)，所述蓄电池(17)与控制器(18)输入端通过导线电性连接，所述控制器(18)输入端通过导线与压力传感器(6)电性连接，所述控制器(18)输出端通过导线与电控伸缩立柱(4)、LED显示灯(8)、电磁挡门(9)和微型泵(12)电性连接；所述控制器(18)内设有PLC控制系统(19)；所述矩形基座(1)下表面四角处均设有防滑摩擦垫(21)；所述矩形箱体(2)侧表面套有摩擦圈(20)；所述蓄电池(17)的型号为WDKH-F，所述控制器(18)的型号为MAM-200。

本实施方案的特点为，矩形基座上表面设有矩形箱体，矩形箱体上表面一端设有支撑机构，矩形箱体内设有消毒机构，支撑机构由加工在矩形箱体上表面的条形开口、设置在矩形箱体内下表面的电控伸缩立柱、设置电控伸缩立柱上表面的弧形承载板、设置弧形承载板上的压力传感器、设置在压力传感器上方的摩擦垫、设置在矩形箱体侧表面的LED显示灯和设置在矩形箱体上表面与条形开口相匹配的电磁挡门共同构成的，消毒机构由设置在矩形箱体内上表面的一组喷头、设置在矩形箱体内的微型消毒水箱、设置在微型消毒水箱内下表面的微型泵、一端与一组喷头相连接且其另一端与微型泵相连的Y型管、设置在矩形箱体下端侧表面的一组矩形开口、嵌装在每个矩形开口内的筛网和设置在矩形箱体下端侧表面与每个矩形开口相匹配的矩形挡门共同构成的，矩形箱体内设有蓄电池，矩形箱体侧表面设有控制器，蓄电池与控制器输入端通过导线电性连接，控制器输入端通过导线与压力传感器电性连接，控制器输出端通过导线与电控伸缩立柱、LED显示灯、电磁挡门和微型泵电性连接，有效将管托消毒，防止表面细菌的产生，影响膀胱镜的使用，并且随时将管托收回，防尘保护，充分保护管托，让膀胱镜使用时有干净卫生的管托为其服务，实用性高，消毒便捷。

在本实施方案中，首先控制器打开，本装置开始正常工作，矩形箱体内的蓄电池可持续进行蓄电，选择蓄电池的型号为WDKH-F，控制器的型号MAM-200，矩形基座用来承载矩形箱体，控制器输出端通过导线与电控伸缩立柱、LED显示灯、电磁挡门和微型泵电性连接控制装置的运行，由于PLC控制系统控制，电磁挡门打开，膀胱镜通过矩形箱体上表面的条形开口放入装置内，电控伸缩立柱上下伸缩，带动电控伸缩立柱上表面的弧形承载板运动调整高度，同时弧形承载板上的压力传感器受到感应，此时矩形箱体侧表面的LED显示灯亮起达到提示的效果，压力传感器上方的摩擦垫具有防滑固定作用，膀胱镜放进装置内时，电磁挡门关闭，矩形箱体内上表面的一组喷头与微型消毒水箱里的微型泵通过Y型管连接开始喷洒消毒液进行消毒清洁，产生的废水通过矩形箱体下端侧表面的一组矩形开口流出，每个矩形开口内的筛网，具有保护作用，排水结束后，矩形挡门关闭密封保护装置，矩形基座下表面四角处的防滑摩擦垫具有固定防滑的作用，矩形箱体侧表面套的摩擦圈方便拿取装置。

在本实施方案中，装置中的LED显示灯方便提示人们膀胱镜正在清洁消毒，此外电控伸缩立柱上下伸缩方便膀胱镜来回存放拿取，也可以调节到适当高度。

上述技术方案仅体现了本实用新型技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本实用新型的原理，属于本实用新型的保护范围之内。
