一种消毒盒的制作方法

本实用新型涉及医疗器械，具体涉及到一种医用消毒盒。

背景技术：

随着医疗事业的发展，人们对健康的要求也越来越高。除了医疗单位，家庭，企业，酒店都具有了自己的或大或小的医疗设备，如注射器，纱布、医用剪刀等。那一款便于医疗器械干燥与使用蒸汽消毒的消毒盒成为人们的必需品。

目前，一次性铁片采血刺针用完后都扔到装有消毒液的塑料桶中消毒，但在倾倒消毒液时，废刺针会随液体漂出，堵塞下水道，因此必需用纱网过滤才能倒净消毒液，而且过滤的过程中废刺针容易伤手。

医院内使用的消毒盒，一般都是简单的盒体加盒盖的结构，使得盒盖和盒体连接不够紧密。

技术实现要素：

本实用新型的目的是提供一种可以防止在倾倒消毒液时刺针被倒出的隐患，同时可以加强盒体与箱体之间的连接紧密程度。

为达上述目的，本实用新型所采用的技术方案是：提供一种消毒盒，包括盒盖和箱体，箱体内设置有三层可抽拉的盒体，相邻盒体之间设有隔板，

箱体与盒体之间设有锁紧机构，该锁紧机构包括弹簧、锁紧块以及设置在箱体内壁上的凹槽；盒体的外壁上设有滑槽，弹簧的一端嵌入凹槽内，另一端与锁紧块连接，锁紧块可滑动的嵌入在滑槽内；

盒体的底部、四个侧壁上均设置有磁铁槽，磁铁槽内固定有条形磁铁；盒体上设有拉环，盒体内部的四个边角处设有挡块，挡块下方放置有纱布；盒盖上设有透明窗和把手；所述箱体的底部粘结有一层橡胶垫，箱体的背部设置有两个挂钩。

本实用新型的优化实施例中，在盒体内设置有紫外灭菌器；拉环为圆环形扣环；盒盖、箱体和盒体为不锈钢材质制成。

综上所述，本实用新型具有以下优点：

1、本实用新型的盒体上设有磁铁槽，磁铁安装在磁铁槽内可以吸附盒体内的铁质材料，防止刺针随着消毒液被倒出；

2、盒体和箱体之间带有锁紧机构，可以放置盒体与箱体之间发生相对位移，增加使用的稳定性和锁紧程度。

附图说明

图1为本实用新型盒体的透视图；

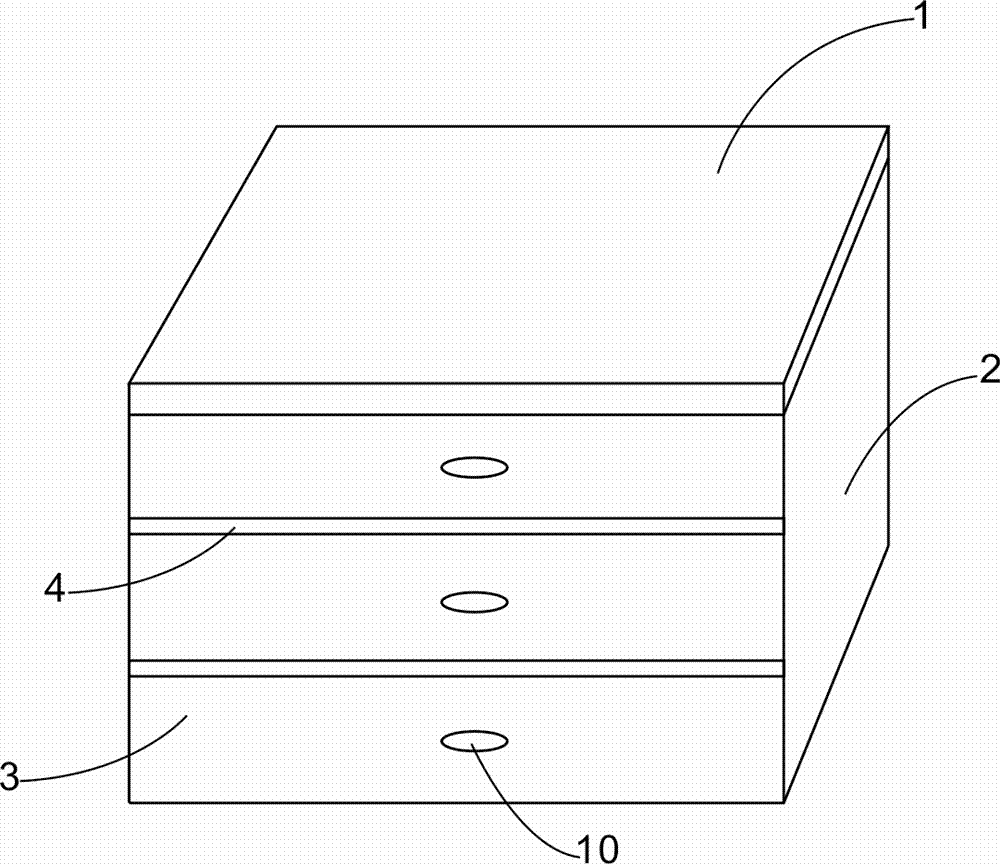

图2为本实用新型的示意图；

图3为锁紧机构安装的示意图。

其中，1、盒盖；2、箱体；3、盒体；4、隔板；5、弹簧；6、锁紧块；7、凹槽；8、滑槽；9、磁铁槽；10、拉环；11、挡块。

具体实施方式

下面结合附图对本实用新型的具体实施方式做详细的说明。

本实用新型的一个实施例中，如图2所示，提供了一种消毒盒，包括盒盖1和箱体2，箱体2内设置有三层可抽拉的盒体3。箱体2的上端带有开口，可以使用盒盖1将其密封。

相邻盒体之间设有隔板4，可以防止上下盒体之间的消毒液发生泄漏时相互污染，也可以对盒体3起到支撑作用。

如图3所示，箱体2与盒体3之间设有锁紧机构，该锁紧机构包括弹簧5、锁紧块6以及设置在箱体2内壁上的凹槽7。盒体3的外壁上设有滑槽8，弹簧5的一端嵌入凹槽7内，另一端与锁紧块6连接，锁紧块6可滑动的嵌入在滑槽8内。在盒体3抽拉过程中，锁紧块6位置基本保持不动，与滑槽8发生相对位移，使得盒体在抽拉过程中更加稳定。

如图1所示，盒体3的底部、四个侧壁上均设置有磁铁槽9，磁铁槽9内固定有条形磁铁；消毒盒可能用于针头或者其他金属材质的消毒，当其丢入盒体内消毒完成后，需要更换消毒液，需要将原有消毒液倒出，此时磁体可以将其吸附，防止其随着消毒液被倒出。

盒体3上设有拉环10，可以便于抽盒体3。盒体3内部的四个边角处设有挡块11，挡块11下方放置有纱布，纱布可以起到缓冲作用。

盒盖1上设有透明窗和把手，便于观看内部情况，同时方便取拿消毒盒。箱体2的底部粘结有一层橡胶垫，软质材料的橡胶垫可以加强和工作台面之间的粘附力，增强消毒盒的稳定性。箱体的背部设置有两个挂钩，挂钩在图中省略，可以采用现有技术中任意可以将箱体挂放在墙面或者支架上的挂钩即可。挂钩可以采用例如螺丝、粘结或者其他方式与箱体连接安装。

作为本实用新型的优化实施例，在盒体3内设置有紫外灭菌器；拉环10为圆环形扣环；盒盖1、箱体2和盒体3为不锈钢材质制成。

虽然结合附图对本实用新型的具体实施方式进行了详细地描述，但不应理解为对本专利的保护范围的限定。在权利要求书所描述的范围内，本领域技术人员不经创造性劳动即可作出的各种修改和变形仍属本专利的保护范围。
