牙刷消毒装置的制作方法

本实用新型涉及一种生活用品，尤其涉及一种牙刷消毒装置。

背景技术：

随着人们生活水平的不断提高，对个人口腔护理及卫生消毒提出了需求.电动牙刷的出现，解决了人们的部分口腔护理问题，但使用过的刷头，不管怎么清洗，在潮湿的环境下都不可避免产生数以万计的细菌，刷头暴露在外时候容易沾染灰尘；使用这样的牙刷头，就容易产生口腔疾病，如牙周炎、口腔异味和消化系统疾病.因此，人们需要一种能够方便对使用后的牙刷头进行消毒，并且具有密封防尘存储功能的装置。

专利号为CN205108457U的中国专利提供了一种家庭牙刷消毒装置，该装置能够对牙刷进行消毒，但由于该装置需要通过USB接口进行充电，使得该装置只能放置在有USB接口的设备的附近进行充电，且需要用到USB数据线，从而给充电带来不便。

技术实现要素：

针对现有技术中存在的上述技术问题，本实用新型的实施例提供了一种牙刷消毒装置。

为解决上述技术问题，本实用新型采用的技术方案是：

一种牙刷消毒装置，包括：

消毒盒，其用于为设置其中的刷头消毒；

蓄电池，其用于为所述消毒盒供电；

充电部，所述充电部具有耦合的感应线圈组件，所述感应线圈组件构造为分别用于与电源和所述蓄电池电连接，以对所述蓄电池无线充电。

充电部为消毒盒中的蓄电池提供无线充电，使消毒盒充电以及移动更加方便。

优选地，所述充电部包括：

无线充电组，其包括与所述蓄电池电连接的第一感应线圈以及用于与交流电源电连接的第二感应线圈；

底座，其内设置所述第二感应线圈以当所述消毒盒放置于所述底座上时，所述交流电源借助所述第一感应线圈与第二感应线圈的电磁感应为所述蓄电池充电。

无线充电组实现了消毒盒的无线充电，底座为放置消毒盒以及为消毒盒充电提供了方便。

优选地，所述消毒盒包括用于放置所述刷头的收纳筒组、紫外灯组以及触摸感应式开关，所述紫外灯组包括用于为所述刷头消毒的紫外灯，所述触摸感应式开关用于控制所述紫外灯的亮灭。触摸感应式开关为控制紫外灯的亮灭提供了方便，使用者只需从收纳筒组外部接触触摸感应式开关便可实现对紫外灯亮灭的控制。

优选地，所述无线充电组还包括磁控开关，以当蓄电池充电完成时切断充电电源。

优选地，所述紫外灯组还包括灯架，所述灯架上形成有容置空间，所述紫外灯竖直设置在所述容置空间并伸入所述收纳筒组中。灯架为设置紫外灯提供了方便。

优选地，所述灯架的底部固定有PCB控制板，所述蓄电池以及所述第一感应线圈固定在所述PCB控制板上。PCB控制板不但可以控制充电，而且方便线圈以及蓄电池的安装。

优选地，所述收纳筒组包括外筒，设置于所述外筒中的内筒以及设置在所述内筒上端的筒盖，所述筒盖上形成有供所述刷头伸入和退出所述内筒的穿孔，所述紫外灯自下端伸入所述内筒中。采用多筒套设的方式，使消毒环境更加洁净。

优选地，所述收纳筒组还包括用于分别封盖所述外筒的上端和下端的顶盖和底盖。设置顶盖和底盖有效防止了外界杂质进入收纳筒组中。

优选地，所述底座上还形成有供牙刷尾部插入的卡孔。如此可更方便放置牙刷。

与现有技术相比，本实用新型的实施例所提供的牙刷消毒装置的有益效果是：本实用新型的牙刷消毒装置由于设置了无线的充电部，相对于现有技术中的有线充电方式，消毒盒的充电及移动使用更加方便。

附图说明

图1为本实用新型的实施例提供的牙刷消毒装置的装配示意图；

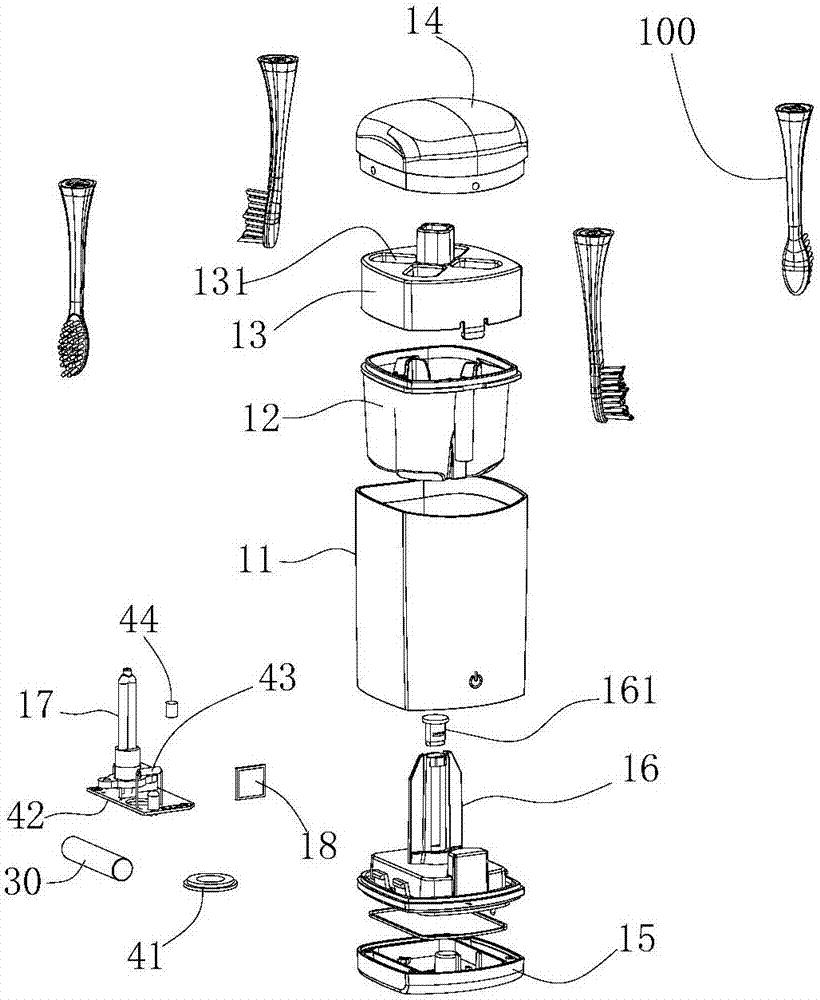

图2为本实用新型的实施例提供的牙刷消毒装置的分解示意图。

图中：

10-消毒盒；11-外筒；12-内筒；13-筒盖；131-穿孔；14-顶盖；15-底盖；16-灯架；161-软塞；17-紫外灯；18-触摸感应式开关；20-底座；30-蓄电池；41-第一感应线圈；42-PCB控制板；43-磁控开关；44-磁铁；100-刷头；200-牙刷。

具体实施方式

为使本领域技术人员更好的理解本实用新型的技术方案，下面结合附图和具体实施方式对本实用新型作详细说明。

如图1和图2所示，本实用新型的实施例公开了一种牙刷消毒装置，该牙刷消毒装置包括消毒盒10、蓄电池30、以及充电部。消毒盒10具有容纳刷头100的收纳空间以方便放置刷头100，并且还装设有消毒组件，该消毒组件配置成为刷头100消毒的结构或类型，以便消毒盒10能够为刷头100消毒；蓄电池30设置在消毒盒10内，其既能够被充电，又能够为消毒盒10中的各用电组件进行供电，如为消毒组件进行供电。本实用新型的关键在于设置了为蓄电池30充电的充电部，充电部具有耦合的感应线圈组件，感应线圈组件构造为分别用于与电源和蓄电池30电连接，以对蓄电池30无线充电，具体地，充电部包括无线充电组合底座20，该无线充电组具体包括第一感应线圈41和第二感应线圈，第一感应线圈41与蓄电池30电连接，第二感应线圈用于与交流电源连接，当第一感应线圈41与第二感应线圈设置在相对位置时，在接通交流电源的前提下，能够通过第一感应线圈41与第二感应线圈之间的电磁感应将交流电转化为直流电，进而实现为蓄电池30充电。第二感应线圈设置在底座20上，第一感应线圈41设置在消毒盒10中，且底座20上配置有能够供消毒盒10放置的结构，当消毒盒10放置在底座20上时，第一感应线圈41与第二感应线圈恰好处于能够进行电磁感应的状态。如此，当需要为消毒盒10充电时，直接将消毒盒10放置在底座20上即可，需要改变消毒盒10的放置位置时，可将消毒盒10直接从底座20上取走。

本实用新型的牙刷消毒装置由于设置了无线的充电部，相对于现有技术中的有线充电方式，消毒盒10的充电及移动使用更加方便。

消毒盒10的组成、外形以及结构可以有多种，在本实用新型的一个优选实施例中，如图1所示，消毒盒10包括收纳筒组、紫外灯组以及触摸感应式开关18，收纳筒组可放置刷头100，紫外灯组包括紫外灯17，该紫外灯17用于为刷头100消毒，触摸感应式开关18安装在收纳筒组中并贴近在最外层的内壁上，该触摸感应式开关18用于控制紫外灯17的亮灭。由于消毒盒10上设置了触摸感应式开关18，使用者只需从收纳筒组外部接触触摸感应式开关18便可实现对紫外灯17亮灭的控制。

为能够控制对蓄电池30充电的通断，无线充电组还包括磁控开关43以及吸放磁控开关43的磁铁44，且使磁控开关43的通断关系配置成：当蓄电池30充满电时，磁控开关43断开，未充满时，磁控开关43保持接通状态。

紫外灯17可以通过多种方式设置在收纳筒组中以照射刷头100，收纳筒组也可以有多种结构和组成。具体地，紫外灯组还包括灯架16，灯架16上形成有容置空间，紫外灯17自容置空间的上部进入到容置空间中，容置空间的上部通过软塞161封堵以防止紫外灯17脱出。灯架16的底部固定有PCB控制板42，磁控开关43、触摸感应式开关18等均通过PCB控制板42控制蓄电池30的充电以及紫外灯17的亮灭，并且蓄电池30以及第一感应线圈41固定在PCB控制板42上。收纳筒组包括外筒11，内筒12以及筒盖13；内筒12放置在外筒11中，并位于外筒11内的中部，筒盖13设置在内筒12上端并与内筒12形成卡设连接，筒盖13开设有通向内筒12的多个竖直的穿孔131，该穿孔131恰好能够使刷头100的头部穿过而伸入内筒12，而刷头100的身部不能穿过，从而使刷头100形成倒挂，消毒完成后方便取出刷头100。紫外灯17自外筒11的下端伸入内筒12中，且使多个刷头100的头部沿内筒12的筒壁布置，而紫外灯17恰好设置在内筒12的中心以方便同时照射多个刷头100。

为防止外界空气以及杂质进入收纳筒组，收纳筒组的上端通过顶盖14封盖，下端通过底盖15封盖。

为使底座20能够放置牙刷，底座20上还形成有卡孔。该卡口恰好能够供牙刷200尾部插入并与牙刷200的尾部形成紧密配合以使牙刷200保持竖直状态。

应该说明的是：本实用新型的牙刷消毒装置多用于为电动牙刷的刷头100消毒，但装置本身的结构、组成并没有限定为只能够为电动牙刷的刷头100消毒，因此，根据上述描述构造的牙刷消毒装置亦可为普通牙刷消毒。

以上实施例仅为本实用新型的示例性实施例，不用于限制本实用新型，本实用新型的保护范围由权利要求书限定。本领域技术人员可以在本实用新型的实质和保护范围内，对本实用新型做出各种修改或等同替换，这种修改或等同替换也应视为落在本实用新型的保护范围内。
