一种妇产科清洗器的制作方法

本实用新型涉及一种医疗用具，具体涉及一种妇产科清洗器。

背景技术：

在产妇分娩前或者分娩后数日内，需要对产妇的会阴部进行清洗消毒，防止感染。目前的做法是用消毒后的镊子夹取药棉，蘸取消毒液后对会阴部位进行反复擦拭，在擦拭过程中需要不断地更换蘸有消毒液的棉球，以达到彻底消毒的目的，这样在整个消毒的过程中，就需要反复地夹取药棉并蘸取消毒液，这样存在的问题是：使用的药棉多，增加了医护人员的工作负担，且所需的棉球量大，造成药棉的浪费；镊子在操作过程中容易将污物带入消毒液或药棉的盛装容器内，造成交叉感染。

在中国实用新型专利公开说明书CN205411621U中公开了一种妇产科清洗器，包括消毒液储存管，所述消毒液储存管内部中空，消毒液储存管内部设置有通过表面推柄控制的推板，消毒液储存管上设置有连通中空内部的进液口，所述消毒液储存管一侧设有垂直布置的冲洗头，所述冲洗头呈空心棒状，且顶部圆润，所述冲洗头的空心内腔和所述消毒液储存管连通，所述冲洗头上开有渗出孔，并且所述冲洗头外壁上设有清洁毛刷。该实用新型符合医护人员操作习惯，便于医护人员使用，但是冲洗头上的渗出孔和清洁毛刷难以清洁，重复利用也会造成交叉感染。

技术实现要素：

针对现有技术的不足，本实用新型公开了一种冲洗头可更换，使用便捷的妇产科清洗器。

本实用新型通过以下技术方案予以实现：

一种妇产科清洗器，包括消毒液储存管，所述消毒液储存管内设有通过表面推柄控制的推板，所述消毒液储存管上设有连通其内腔的进液口，所述消毒液储存管上还设有连通其内腔的连接座，所述连接座垂直于消毒液存储管的轴向布置，能与一次性冲洗头连接；所述一次性冲洗头包括依次设置的连接口、更换座、清洗板及冲洗棒，所述连接口、更换座、清洗板及冲洗棒与所述消毒液储存管连通，所述冲洗棒顶部圆润，侧壁上开有渗出孔，侧壁外部设有清洁毛刷。

优选的，所述连接座内设有插管，所述一次性冲洗棒的连接口内对应设有插管凹槽，所述插管的长度小于连接口长度的二分之一。

优选的，所述更换座的侧壁设有便于握持旋转的凹槽。

优选的，所述连接座与连接口为螺纹连接或卡扣连接

优选的，所述清洗板靠近冲洗棒的一侧设有医用脱脂纱布层。

优选的，所述冲洗棒沿其周部等距开有若干排渗出孔。。

本实用新型的有益效果为：

结构简单，使用便捷，清洗器使用后只需更换一次性冲洗头便能继续使用，且不会造成交叉感染。更换座使医护人员能便捷地更换冲洗头，清洗板能防止消毒液存储管与产妇直接接触后沾染污物造成的交叉感染。

连接座设有插管，连接口对应设置插管凹槽，防止更换一次性冲洗头时连接口端部的污物通过连接座进入消毒液存储管内，能进一步保证消毒液存储管的使用安全；在清洗板靠近冲洗棒的一侧设置医用脱脂纱布层，使清洗板与产妇的接触面更加柔软，增加使用舒适度，同时能吸收渗出的消毒液与污物，进一步防止消毒液存储管沾染污物导致交叉感染。

附图说明

为了更清楚地说明本实用新型实施例，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一个实施例，对于本领域普通技术人员来说，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本实用新型的结构示意图；

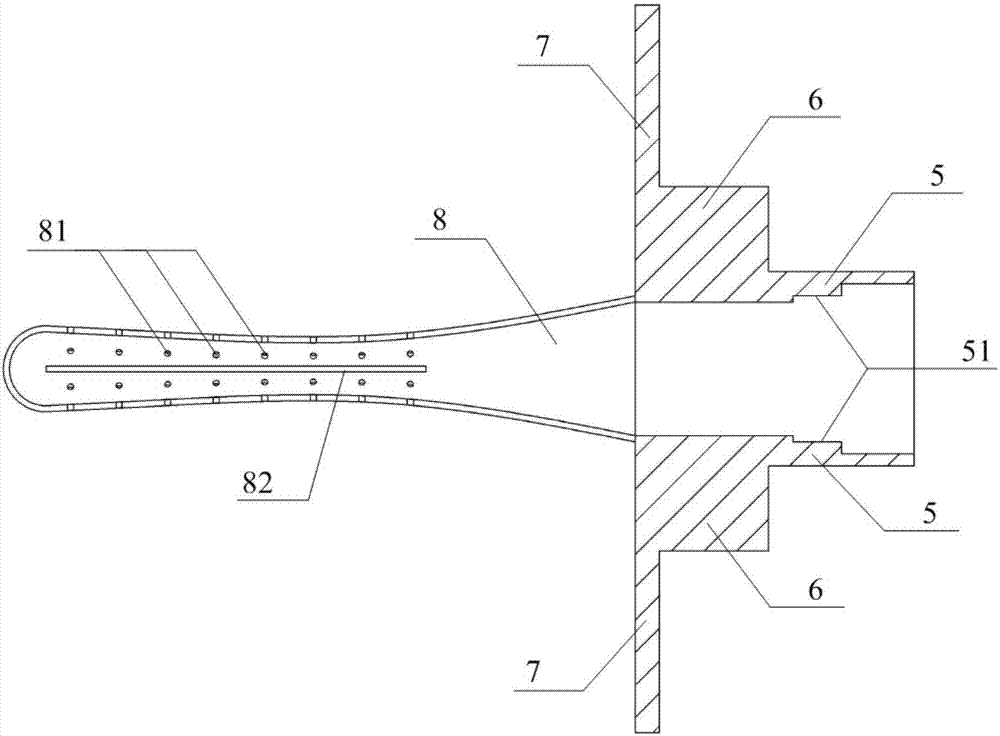

图2是本实用新型所述一次性冲洗头的截面图；

图3是本实用新型的立体结构示意图；

图4是本实用新型另一种一次性冲洗头的立体结构示意图。

附图中：1-消毒液存储管，2-表面推柄，3-进液口，4-连接座，41-插管，5-连接口，51-插管凹槽，6-更换座，7-清洗板，8-冲洗棒，81-渗出孔，82-清洁毛刷。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例一

参阅图1-3所示，本实用新型为一种妇产科清洗器，包括消毒液存储管1与一次性冲洗头，消毒液存储管1内设置有推动消毒液进入一次性冲洗头的推板，推板通过消毒液存储管1的表面推柄2控制，消毒液存储管1上设置有连接其内腔的进液口3与连接座4，连接座4垂直于消毒液存储管1的轴向布置；一次性冲洗头包括依次连接的连接口5、更换座6、清洗板7及冲洗棒8，一次性冲洗头内部中空，能通过连接口5与消毒液存储卡1连通，冲洗棒1顶部圆润，其侧壁上开有渗出孔81，侧壁的外部设有清洁毛刷82。

在更换一次性冲洗头时，医护人员旋转更换座6，断开连接座4与连接口5的连接时，连接口5的端部容易碰触连接座4的端部，导致连接口5端部的污物残留在连接座4上，污染消毒液存储管1；在连接座4内设置插管41，且插管41的长度小于连接口5长度的二分之一时，由于插管41的外径小于连接座4的外径，亦即插管41的外壁与连接口5的内壁间隙大，且插管41长度小，连接口5的端部不会碰触插管41导致消毒液存储管1的污染，从而进一步保证消毒液存储管1的使用安全。

清洗板7靠近冲洗棒的一侧设有医用脱脂纱布层(图中未示)，使清洗板7与产妇的接触面更加柔软，增加使用舒适度，且脱脂纱布能吸收渗出的消毒液与污物，防止消毒液存储管1沾染污物导致交叉感染。

本实施例的一个具体应用为：医护人员通过进液口3向消毒液存储管1内注满消毒液，推动表面推柄2，将消毒液存储管1内的消毒液从冲洗棒8上的渗出孔81挤出，浸湿清洁毛刷82后对产妇的会阴部进行清洁消毒，使用完毕后，医护人员旋转更换座6更换一次性冲洗头便可继续进行清洁消毒。

实施例二

参阅图4所示，本实施例与实施例一基本相同，其不同之处在于连接座与连接口为卡扣连接，易于安装与拆卸；沿冲洗棒8的周部等距开有6排渗出孔81，每排设有8个渗出孔81；更换座6的侧壁设有便于握持旋转的凹槽，使医护人员更换一次性冲洗头更加便捷。

在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
