一种女性阴道冲洗器的制作方法

本实用新型涉及妇科卫生器械技术领域，特别涉及一种女性阴道冲洗器。

背景技术：

阴道疾病，例如阴道炎是女性生殖系统常见病，目前临床上多数阴道疾病都要通过内服与外部清洗的治疗方法进行治疗，这样治疗的效果才能达到最佳；但传统技术中多为病人自己直接使用清洗药直接冲洗，方向角度不好控制，现有冲洗器的头部为塑料材质的，虽有一定的柔软度，但还是会给病患带来一些伤害，易造成交叉感染；而且，现有的冲洗器在冲洗阴道的过程中，部分冲洗液会存留在阴道内影响女性的健康。

技术实现要素：

本实用新型所要解决的技术问题是提供一种结构简单、使用方便、健康卫生的女性阴道冲洗器。

为解决上述技术问题所采用的技术方案：一种女性阴道冲洗器，包括相互连接的喷液管、连接头、球囊及阀座，在所述连接头内设有液体单向阀，所述球囊受挤压变形使得位于球囊内的液体经液体单向阀单向进入喷液管，在所述阀座上设有气体单向阀，所述球囊变形恢复原状使得外界空气经气体单向阀单向进入球囊，在所述喷液管头部侧壁上间隔设有多个出液口，在所述喷液管的管体侧壁上间隔设有多个排液槽。

进一步地，所述连接头与球囊为螺纹连接，所述连接头具有用以容置液体单向阀的单向流道，所述液体单向阀包括第一挡板、抵顶于单向流道内的第一弹簧，及与第一弹簧相连接并抵靠在第一挡板上的第一密封板，所述第一挡板中心设有至少一个进液口。

进一步地，所述球囊与阀座为卡接连接，所述阀座具有用以容置气体单向阀的单向通道，所述气体单向阀包括第二挡板、抵靠在阀座中心的第二密封板，及抵顶处于第二挡板与第二密封板之间的第二弹簧，在所述阀座中心设有至少一个进气口，所述第二挡板中心设有至少一个出气口。

进一步地，所述喷液管、球囊采用硅胶材料制成，所述连接头、阀座采用硬质材料制成。

进一步地，所述球囊顶部设有连接口，所述连接口内形成内螺纹，所述连接头设有与内螺纹螺纹密封连接的外螺纹。

进一步地，所述球囊底部设有阀座安装口，所述阀座外缘设有嵌槽，所述阀座安装口设有嵌入嵌槽内以形成密封连接的凸缘。

进一步地，所述喷液管头部为球形状。

有益效果：此女性阴道冲洗器中，喷液管头部为球形状结构，整个喷液管设计符合人机工程学，便于冲洗器插入阴道内，减少不舒适感；此外，出液口只设置在喷液管的头部侧壁，能有效地防止清洗时清洗液会喷入子宫内造成二次感染，排液槽沿喷液管方向布置，便于将将清洗液从阴道内引流排出，防止有残余的液体存留在阴道内影响女性的健康。

附图说明

下面结合附图和实施例对本实用新型做进一步的说明；

图1为本实用新型实施例的结构示意图；

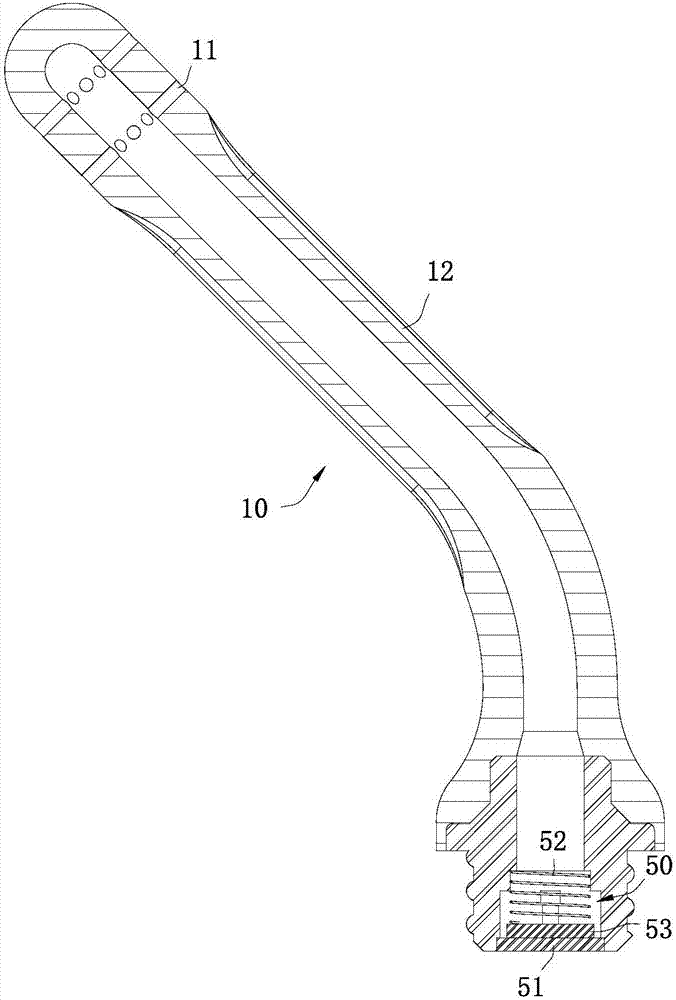

图2为本实用新型实施例中喷液管的剖面结构示意图；

图3为本实用新型实施例中球囊与阀座的剖面结构示意图。

具体实施方式

参照图1至图3，本实用新型一种女性阴道冲洗器，包括相互连接的喷液管10、连接头20、球囊30及阀座40，在连接头20内设有液体单向阀50，球囊30受挤压变形使得位于球囊30内的液体经液体单向阀50单向进入喷液管10，在阀座40上设有气体单向阀60，球囊30变形恢复原状使得外界空气经气体单向阀60单向进入球囊30，在喷液管10头部侧壁上间隔设有多个出液口11，在喷液管10的管体侧壁上间隔设有多个排液槽12。

本实施例中，喷液管10为圆柱形折弯结构，符合人机工程学设计，便于女性在使用该冲洗器清洗阴道时更加方便的插入阴道内，喷液管10的头部为球形状结构，使得清洗器插入阴道内时更加顺滑，不会产生刮刺的不舒适感。喷液管10的头部顶壁不开设出液口，只在喷液管10的头部侧壁间隔设有出液口11，能有效地防止清洗时清洗液会喷入子宫内造成二次感染，喷液管10的管体侧壁上的排液槽12沿喷液管10方向布置，处于喷液管10的头部与底部之间，排液槽12能有效地把清洗后的清洗液从阴道内排出防止有残余的液体存留在阴道内影响女性的健康。

连接头20用以连接喷液管10与球囊30，其中，喷液管10和球囊30均采用硅胶材料制成，连接头20采用硬质材料制成，使得喷液管10与球囊30连接更可靠，密封性更好。连接头20与球囊30为螺纹连接，具体地，球囊30顶部设有连接口31，连接口31内形成内螺纹，连接头20设有与内螺纹螺纹密封连接的外螺纹，连接头20具有一单向流道21，液体单向阀50设置在该单向流道21内使得液体只能单向流通21，液体单向阀50包括第一挡板51、抵顶于单向流道21内的第一弹簧52，及与第一弹簧52相连接并抵靠在第一挡板51上的第一密封板53，第一挡板51中心设有至少一个进液口54，在第一弹簧52的弹性力作用下，第一密封板53紧密贴在第一挡板51，从而封堵第一挡板51上的进液口54，当球囊30受挤压变形时，形成一定压力的液体经进液口54将第一密封板53冲开使得液体能够进入喷液管10内。

球囊30用以盛装清洗液，并通过使用者挤压球囊30而产生一定的压力将清洗液经液体单向阀50喷射进入喷液管10内部，球囊30底部形成阀座安装口32，阀座40外缘设有嵌槽41，阀座40采用硬质材料制成，阀座安装口32设有凸缘33，嵌槽41与凸缘33卡接配合以形成密封连接。

阀座40上具有用以容置气体单向阀60的单向通道42，当挤压球囊30时，位于球囊30内的液体不能经气体单向阀60流出，当挤压球囊30变形后恢复原状时，空气则可以经气体单向阀60进入球囊30内，具体地，气体单向阀60包括第二挡板61、抵靠在阀座40中心的第二密封板62，及抵顶处于第二挡板61与第二密封板62之间的第二弹簧63，在阀座40中心设有至少一个进气口，第二挡板61中心设有至少一个出气口64，正常状态下，在第二弹簧63弹性作用下，第二密封板62紧贴在阀座40中心上封堵进气口，当球囊30受挤压变形恢复原状时，球囊30内部产生负压，外部的空气可以从进气口进入并推开第二密封板62进入球囊30内，从而形成单向导通的功能。

上面结合附图对本实用新型的实施方式作了详细说明，但是本实用新型不限于上述实施方式，在所述技术领域普通技术人员所具备的知识范围内，还可以在不脱离本实用新型宗旨的前提下作出各种变化。
