一种医用托盘的制作方法

【技术领域】

本发明涉及医疗器械技术领域，特别涉及一种医用托盘。

背景技术：

在临床护理工作中，护理人员到病房为患者注射、清洗伤口等常常需要手端护理托盘，传统的护理托盘无把手，需要护理人员用手托举，长时间托举人员容易疲累，肌肉紧张，浪费人力资源；并且，大部分的托盘没有支撑架，需要占用大面积的桌面才能得以将其平衡放置，尤为不方便。

另外，当使用医用托盘时，一般是用于存放注射器、消毒瓶和止血带等用品，如国家知识产权局已经授权的发明、专利号为zl201220542577.1的一种治疗托盘，公开了一种方形结构的治疗盘，治疗盘的内部设有隔板，隔板将治疗盘分隔成多个相互独立的槽，虽然克服了原有治疗盘内物品不能定位放置的缺陷，但是一般使用后的棉签、利器等废弃物仍是放置在治疗盘中，使得未使用的清洁用品和已使用的废弃物品扔处在同一平面空间内，仍然会造成物品的交叉污染，废弃物中的利器容易致使医护人员针刺伤等情况发生，且在治疗结束后，护士整理治疗盘，需要耗费很大的工作量，治疗盘中的槽体存在清洁死角，致使医护工作效率降低；同时，该治疗托盘在使用时，只能手持或是放置在手术床上，使用不方便，尤其是遇到不能主动配合静脉穿刺的病人，还会给输液操作带来诸多不便。

再者，大多数医用托盘表面均设有放置药物的架子，其架自不能随意移动，并且，不能够实现架子内药瓶的固定，在急诊的情况下，需要提着托盘进行慢跑，使得托盘内的药瓶容易掉出，降低了托盘的功能性，并且不利于医生对药物的重新摆放，有时候会给手术带来不必要的麻烦。

技术实现要素：

鉴于以上内容，有必要提供一种医用托盘，该医用托盘结构简单、完整、紧凑、环保安全，并且能够将放药盒随意脱离所述托盘体，还能将放药盒中的药瓶进行夹紧，增加了所述托盘的功能性，本发明给医务人员带来方便。

为达到上述目的，本发明所采用的技术方案是：一种医用托盘，一种医用托盘，其特征在于：包括托盘体和放药盒，所述托盘体上侧面由软磁材料制成；所述托盘体呈中空结构，其内设置有磁性装置，所述磁性装置包括两凹状结构的导磁体、一不导磁体、一条形磁体和一转轴，两所述导磁体的凹槽口正对设置，并且其凹槽口所在侧平行于托盘体的下侧面，两所述导磁体通过不导磁体相互连接，所述不导磁体上开设有与凹槽口相连通的通口，所述通口与两所述导磁体的凹槽口共形成一腔体；所述腔体中设置有条形磁体，所述条形磁体的两端分别为n极和s极；所述条形磁体通过连接转轴的一端安装在托盘体上，所述转轴的另一端穿透腔体并延伸至托盘体的外侧，所述转轴与托盘体旋转连接；所述转轴的旋转角度为0-90度；

所述放药盒安装在托盘体的上侧面，所述放药盒呈中空结构，其上侧面开设有能够放置药瓶的开口，所述放药盒内沿所述开口周围对称设置有若干个夹紧装置，所述放药盒底面对应夹紧装置的部分由软磁体制成，该底面的其余部分由无磁性的铁材料制成；所述夹紧装置包括第一弹簧、第二弹簧、无磁性铁块和夹紧件；所述第一弹簧和第二弹簧在自然状态下时，所述无磁性铁块通过第一弹簧竖直安装在放药盒底面的上方，所述无磁性铁块一侧面上设有沿无磁性铁块伸长方向设置的坡面；所述夹紧件通过第二弹簧与放药盒的底面滑动连接，并且其与第二弹簧连接的端部与所述坡面的下端接触，所述坡面与夹紧件所成的夹角为锐角，所述夹紧件的另一端设置在药瓶的一侧；

所述转轴处于0度时，所述条形磁体的n极和s极的连线垂直于所述托盘体的下侧面，所述导磁体被条形磁铁磁化、具有磁性，所述导磁体再依次磁化托盘上侧面的软磁材料和所述放药盒底面的软磁体，然后，所述托盘上侧面通过吸附放药盒铁材料的部分固定放药盒，所述放药盒底面的软磁体吸附无磁性铁块，所述无磁性铁块向下移动并在移动过程推动夹紧件沿药瓶所在方向滑动，所述夹紧件夹紧药瓶；当所述转轴旋转90度后，所述条形磁体的n极和s极的连线平行于所述托盘体的下侧面，则所述导磁体不具有磁性。

本发明所设计的医用托盘中，其托盘体内安装有磁性装置，所述磁性装置的原理为：

用不导磁体将两导磁体隔开，例如两导磁体通过铜块连接，两所述导磁体间形成一腔体，再把条形磁体放置在腔体中，当条形磁体的两端平行于导磁体凹槽口所在面时，条形磁体分别与两块导磁体形成磁力线闭路，此时导磁体没有磁力；再次旋转条形磁铁后，其n、s极端分别正对着两块导磁体，此时从n极到导磁体再到另一块导磁体最后到s极，形成磁力线闭合，此时导磁体具有磁力。

本发明所设计的医用托盘中，其放药盒体内安装有夹紧装置，所述夹紧装置的原理为：所述导磁体具有磁性时，首先所述软磁体被导磁体磁化，然后所述无磁性铁块被软磁体吸引立即向下移动，则推动所述夹紧件与放药盒下侧面进行滑动，即能将放药盒内的药瓶夹紧；所述导磁体不具有磁性时，所述软磁体不被导磁体磁化，从而所述无磁性铁块不被吸引而呈原始状态，则所述夹紧件不具有将放药盒内的药瓶夹紧效果。

进一步地，所述托盘上还安装有旋转开关，所述旋转开关与转轴位于托盘体外侧的一端固定连接。本发明中，通过旋转开关，来转动置于托盘体内部的条形磁铁，导磁体没有磁力时，使得软铁材料不被磁化，从而放置在托盘体上表面的放药盒可以轻易取走，并且夹紧装置不能将药瓶夹紧；再次旋转条形磁铁后，使得所述的磁性装置具有磁性，又因为此时的磁性装置垂直于托盘体的上侧面，即磁性装置的一端对准托盘体的上侧面，使得托盘体上侧面中的软铁材料容易被磁化，因此，此时的托盘体的上侧面具有磁性，所述放药盒可以牢牢的附着在托盘体的上侧面上，同时，所述夹紧装置中的无磁性铁块向放药盒底部吸附，使得夹紧件与放药盒底部滑动连接，此时夹紧件的一端能够将药瓶夹紧。

进一步地，所述磁性装置的数量至少为1个。

进一步地，所述不导磁体选用铜块，所述铜块的厚度为0.5-0.7厘米。

进一步地，所述托盘体相对应的两侧设有手提件和旋转件，所述手提件与旋转件固定连接，并通过所述旋转件与托盘体旋转连接，所述手提件绕着旋转件相对于托盘体上下旋转，所述旋转件上还安装有用于防止旋转件旋转的固定件。

进一步地，所述手提件呈四边形结构。

进一步地，所述托盘体的下部设有垃圾放置盒，所述垃圾放置盒内设有一隔板，并由所述隔板分割成第一腔室和第二腔室，所述隔板上开设有条形孔，所述第一腔室内放置有点断连卷垃圾袋，所述垃圾袋的开口端穿过所述条形孔进入第二腔室；所述垃圾放置盒上开设有使第一腔室与垃圾放置盒外侧连通的第一开口和使第二腔室与垃圾放置盒外侧连通的第二开口。

进一步地，所述第一开口和第二开口上分别设有与其相配的第一开口盖和第二开口盖。

本发明具有以下有益效果：

1、本发明利用磁性装置和夹紧装置的原理，可以实现放药盒与托盘体的吸附式固定连接以及实现夹紧装置将药瓶固定在放药盒中，避免在运输药物的过程中，药瓶的掉落，并且，本发明也可以实现放药盒与托盘体的无吸附式接触，体现了本发明的多功能用途，可以根据需要情况安装放药盒，医生也可以随意调整医用托盘上药品的摆放，也可以在磁性装置具有磁性的状态下将放药盒中的药瓶进行紧固，本发明的技术方案增加了医用托盘的灵活性，使得医生使用起来方便快捷，其通用性好，且成本较低。

2、本发明所设计的医用托盘中，还包括垃圾放置盒，垃圾放置盒中设置有点断连卷垃圾袋和隔板，所述隔板将未使用的垃圾袋与使用的垃圾袋分隔开，避免给未使用的垃圾袋造成污染，实现了本发明具有安全卫生的保障；另外，本发明中，使用点断连卷垃圾袋能够实现在用完一个垃圾袋后，后一个垃圾袋随即而出，减少了人们更换垃圾袋的麻烦，使得本发明使用起来方便快捷。

3、本发明所设计的医用托盘中，所述托盘中还设有手提件，所述手提件其一侧边通过旋转件相对托盘体上下旋转，需要手提所述托盘或者需要通过所述手提件支撑所述托盘时，将手提件旋转至适合角度后，再用固定件将旋转件固定即可，达到既可用于手提又可以用于支撑托盘的作用，方便医生的治疗工作，并且其支撑面积较小，不占用到多余的空间。

4、本发明所设计的医用托盘中，其整体结构简单，操作简便，实用性好，能够创造良好的卫生环境，并且能提升医生使用所述托盘的舒适度，也方便医生对患者进行治疗。

【附图说明】

图1是本发明医用托盘的整体结构示意图。

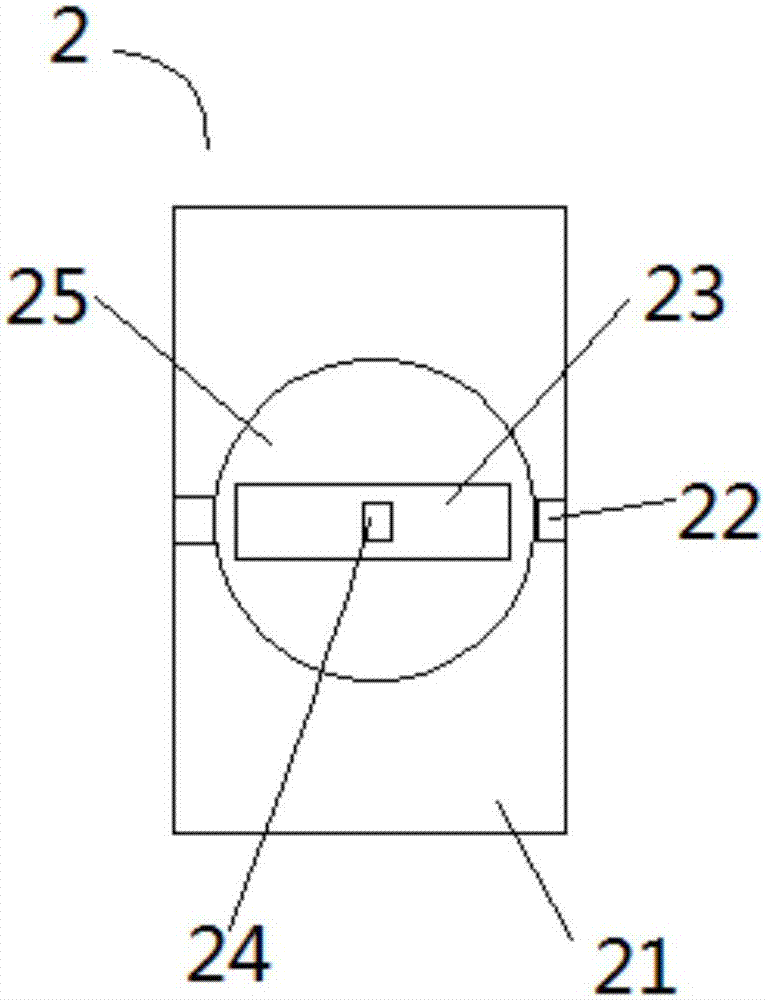

图2是本发明医用托盘中磁性装置的结构示意图。

图3是本发明医用托盘中放药盒的结构示意图。

图4是本发明医用托盘中垃圾放置盒的结构示意图。

主要元件符号说明

1、托盘体；2、磁性装置；21、导磁体；22、不导磁体；23、条形磁体；24、转轴；25、腔体；3、放药盒；31、开口；32、第一弹簧；33、第二弹簧；34、无磁性铁块；35、夹紧件；36、坡面；4、旋转开关；5、旋转件；6、手提件；7、固定件；8、垃圾放置盒；81、隔板；82、第二腔口；83、第一腔口；84、条形孔；85、垃圾袋。

如下具体实施方式将结合上述附图进一步说明本发明。

【具体实施方式】

请参阅图1和图2，一种医用托盘，包括托盘体1和放药盒3，所述放药盒3安装在托盘体1的上侧面，所述托盘体1上侧面由软磁材料制成；其中，所述托盘体1呈中空结构，其内设置有磁性装置2，所述磁性装置2包括两凹状结构的导磁体21、一不导磁体22、一条形磁体23和一转轴24，两所述导磁体21的凹槽口正对设置，并且其凹槽口所在侧平行于托盘体的下侧面，两所述导磁体21通过不导磁体22相互连接，所述不导磁体22上开设有与凹槽口相连通的通口，所述通口与两所述导磁体21的凹槽口共形成一腔体25；所述腔体25中设置有条形磁体23，所述条形磁体23的两端分别为n极和s极；所述条形磁体23通过连接转轴24的一端安装在托盘体上，所述转轴24的另一端穿透腔体25并延伸至托盘体的外侧，所述转轴24与托盘体旋转连接，上述即形成了一磁性装置2。进一步地，所述托盘1上还安装有旋转开关4，所述旋转开关4与转轴24位于托盘1外侧的一端固定连接，本发明可以通过旋转开关4对转轴24进行旋转。本发明中，不导磁体22选用铜块，而为了使所述磁性装置2在产生磁力和消掉磁力的工作中能够获得更好的效果，本发明所述的铜块的厚度为0.5-0.7厘米。

请参阅图3，所述放药盒3呈中空结构，其上侧面开设有能够放置药瓶的开口31，所述放药盒3内沿所述开口31周围对称设置有若干个夹紧装置，所述放药盒3底面对应夹紧装置的部分由软磁体制成，该底面的其余部分由无磁性的铁材料制成；所述夹紧装置包括第一弹簧32、第二弹簧33、无磁性铁块34和夹紧件35；所述第一弹簧32和第二弹簧33在自然状态下时，所述无磁性铁块34通过第一弹簧32竖直安装在放药盒3底面的上方，所述无磁性铁块34一侧面上设有沿无磁性铁块34伸长方向设置的坡面36；所述夹紧件35通过第二弹簧33与放药盒3的下侧面滑动连接，并且其与第二弹簧33连接的端部与所述坡面36的下端接触，所述坡面36与夹紧件35所呈的夹角为锐角，所述夹紧件35的另一端设置在药瓶的一侧。

本发明中，所述转轴24处于0度时，所述条形磁体23的n极和s极的连线垂直于所述托盘体1的下侧面，所述导磁体21被条形磁铁23磁化、具有磁性，所述导磁体21再依次磁化托盘上侧面的软磁材料和所述放药盒3底面的软磁体，然后，所述托盘上侧面通过吸附放药盒3铁材料的部分固定放药盒3，所述放药盒3底面的软磁体吸附无磁性铁块，所述无磁性铁块34向下移动并在移动过程推动夹紧件35沿药瓶所在方向滑动，所述夹紧件35夹紧药瓶；当所述转轴24旋转90度后，所述条形磁体23的n极和s极的连线平行于所述托盘体1的下侧面，则所述导磁体21不具有磁性；所述放药盒3与托盘体1上侧面为不固定连接，同时，所述无磁性铁块34不被吸附而呈原始状态，则所述夹紧件35不具有将放药盒32内的药瓶夹紧效果。优选的，所述磁性装置2的数量至少为1个，使用者可以根据所述托盘的面积来设置磁性装置2的个数，以提高磁性装置2的磁力，利于托盘与放药盒3的相互吸附。

本发明通过磁性装置2与夹紧装置的设置能够到达放药盒3与托盘体1上侧面的吸附式固定连接，也可以实现放药盒3与托盘体1上侧面的无吸附式接触的效果，也可以在磁性装置2具有磁性的状态下将放药盒3中的药瓶进行紧固，避免在运输药物的过程中药瓶的掉落，体现了本发明的多功能用途。

本发明所设计的医用托盘中，所述托盘体1相对应的两侧设有手提件6和旋转件5，所述手提件6与旋转件5固定连接，并通过所述旋转件5与托盘体1旋转连接，所述手提件6绕着旋转件5相对于托盘体1上下旋转，所述旋转件5上还安装有用于防止旋转件5旋转的固定件7。进一步地，所述手提件6呈四边形结构。使用者需要手提所述托盘或者需要通过所述手提件6支撑所述托盘时，将手提件6旋转至适合角度后，再用固定件7将旋转件5固定即可，达到既可用于手提又可以用于支撑托盘的作用，方便医生的治疗工作，并且其支撑面积较小，不占用到多余的空间。

请参阅图4，本发明所设计的医用托盘中，所述托盘体1的下部设有垃圾放置盒8，所述垃圾放置盒8内设有一隔板81，并由所述隔板81分割成第一腔室83和第二腔室82，所述隔板81上开设有条形孔84，所述第一腔室83内设有点断连卷垃圾袋85，所述垃圾袋85的开口端穿过所述条形孔84进入第二腔室82。所述隔板81将未使用的垃圾袋85与使用的垃圾袋85分隔开，避免给未使用的垃圾袋85造成污染。另外，所述垃圾放置盒8上开设有使第一腔室83与垃圾放置盒8外侧连通的第一开口和使第二腔室82与垃圾放置盒8外侧连通的第二开口；所述第一开口利于更换垃圾袋，所述第二开口利于将使用后的垃圾袋取出，所述第一开口和第二开口上分别设有与其相配的第一开口盖和第二开口盖；所述第一开口盖利于更换垃圾袋，所述第二开口盖可以隔绝垃圾物，避免交叉感染。本发明中，使用点断连卷垃圾袋85能够实现在用完一个垃圾袋后，后一个垃圾袋随即而出，减少了人们更换垃圾袋的麻烦，使得本发明使用起来方便快捷。

本发明结构简单、方便制作、操作简便、实用性好、利于推广，适用于医用机械领域。通过对磁性装置2、夹紧装置、手提件6和垃圾放置盒8的设置，并结合科学知识和医学理论知识，制成了功能性强、灵活性大、使用方便快捷和可以预防交叉感染的便捷式医用托盘。

上述说明是针对本发明较佳可行实施例的详细说明，但实施例并非用以限定本发明的专利申请范围，凡本发明所提示的技术精神下所完成的同等变化或修饰变更，均应属于本发明所涵盖专利范围。
