医用手术牵引器的制作方法

本发明涉及到医疗器械技术领域，具体涉及医用手术牵引器。

背景技术：

组织牵引器是外科手术常用器械之一，主要用于对组织的牵引及固定，以充分暴露手术视野。目前的牵引器为不锈钢多片结构，通过四连杆铰链机构进行组合，其四连杆铰链机构一端连接持针器、另一端与手柄之间通过钢丝牵引连接，手柄拉动或放松钢丝，从而控制牵引器的张开和闭合，实现对组织的牵引等功能。由于四连杆铰链机构的结构精细，不仅制作工艺较复杂，提高了生产成本，而且使用后四连杆铰链结构的间隙处难以清洗、消毒困难，影响了手术安全卫生。另外，由于细小的四连杆铰链机构受力有限，使用一定次数后容易损坏，提高了生产成本，缩短了使用寿命；另外，牵引器为不锈钢材料，由于钢材料无应力变化特性，套牵组织容易损伤组织，因此，现有技术牵引器存在着生产成本高、加工难度大、消毒困难、易损坏、使用寿命短和易损伤组织等问题。

技术实现要素：

为解决现有技术牵引器存在的生产成本高、加工难度大、消毒困难、易损坏、使用寿命短和易损伤组织等问题，本发明提出医用手术牵引器。

本发明医用手术牵引器，该牵引器包括两片上、下相对设置的牵引头，所述牵引头能够随着被夹持物尺寸大小的不同而调节夹持力，从而保证被夹持物受力均匀。

进一步，所述牵引头采用超弹性材料制备从而实现所述牵引头能够随着被夹持物尺寸大小的不同而调节夹持力，所述超弹性材料的弹性变形量为0.5%~10%。

进一步，所述两片或其中一片牵引头为镍钛形状记忆合金制备，且镍钛形状记忆合金马氏体向母相的转变结束温度低于37℃。

进一步，采用推管与连接杆的相对运动驱动设置在连接杆前端的牵引器的张开和闭合，包括连接杆、弹性件和两片上、下相对设置的牵引头，所述牵引头通过弹性件连接在连接杆的前端，所述牵引头包括啮合部和牵引部，所述啮合部相向延伸设置在牵引部端头且通过牵引部与弹性件连接；在两片牵引头闭合时，所述啮合部相互接触，所述牵引部之间构成套牵组织的通孔；所述弹性件是指采用弹性材料制备的二个弹性支脚，支脚的一端分别连接牵引部，另一端合并后与连接杆的前端相连接，在外力消失后牵引部在弹性件的作用下恢复呈张开状态。

进一步，所述啮合部向前延伸出一带圆孔的端部，在闭合状态下，所述两片上、下相对设置的端部圆孔相互对应。

进一步，所述连接杆为分体结构，包括连接杆前段和连接杆后段，连接杆前段的前端与牵引头连接，连接杆前段的后端设置有与连接杆后段嵌合连接的凹槽及凸台，或者与连接杆后段螺纹连接的螺栓或螺孔，或者与连接杆后段旋转卡扣连接的卡销或卡槽。

进一步，所述牵引头、弹性件与连接杆或连接杆前段为整体结构，或者焊接或粘接为整体结构。

进一步，所述牵引头为一体式结构或为分体式结构，所述分体式结构的每个部分可通过卡槽，或者粘结，或者镶接，或者焊接的方式来实现相互固定。

进一步，所述牵引头的前端为圆钝端。

进一步，所述牵引头沿闭合方向的左侧或右侧呈弧线状，其弧线的弧度为0°～180°；或者，所述牵引头沿闭合方向的上侧或下侧呈弧线状，其弧线的弧度为小于90°。

进一步，所述弹性件的弹性支脚的外侧面与推管的接触部轴向间隔设置有若干定位凸起。

进一步，所述牵引头、弹性件和连接杆裸露的表面除牵引部通孔的内表面外均涂覆有表面光滑的绝缘层。

进一步，所述牵引部通孔的内表面涂覆有硬质合金层或陶瓷层。

进一步，所述牵引头的牵引部的材料为医用不锈钢、钛合金、镍基合金、铬镍铁合金、塑料、陶瓷及高分子材料以及以上材料的两种或两种以上的组合。

本发明医用手术牵引器的有益效果是整体结构简单，推管在外力作用下相对连接杆向前移动，驱动弹性件由张开状态逐渐闭合，带动牵引头逐渐闭合，牵引头的牵引部在闭合状态下构成套牵组织的通孔，当外力消失后，推管恢复原来位置，弹性件依靠自身弹性逐渐张开，带动牵引头逐渐张开，操作方便且降低加工难度以及生产成本，易清洗消毒，延长牵引器使用寿命，镍钛形状记忆合金钳夹具有良好超弹性能，可调整套牵组织的受力均匀，不易损伤组织，降低手术风险，具有良好实用性。

附图说明

图1为本发明医用手术牵引器闭合状态结构示意图。

图2为本发明医用手术牵引器张开状态结构示意图。

图3为本发明医用手术牵引器沿闭合方向的右侧呈0°～180°结构示意图。

图4为本发明医用手术牵引器沿闭合方向的上侧弯曲且弧度小于90°结构示意图。

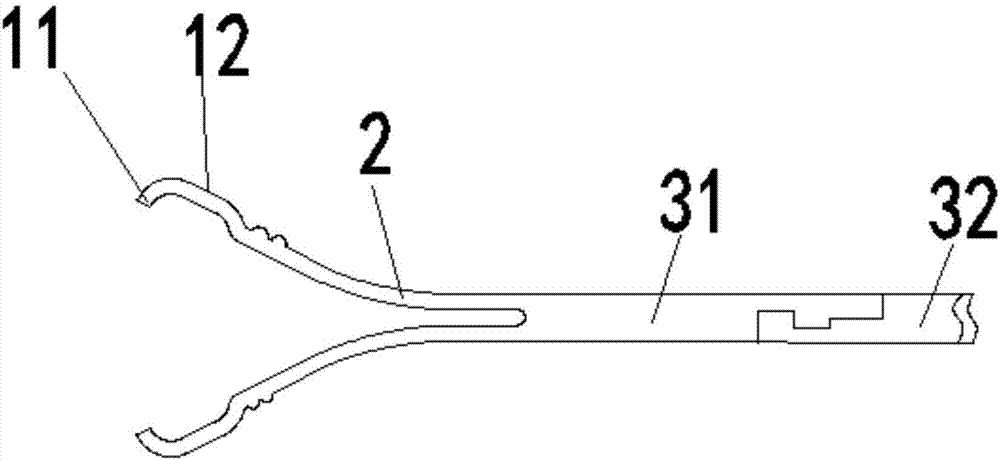

图5为本发明医用手术牵引器连接杆前段与连接杆后段嵌合连接示意图。

图6为本发明医用手术牵引器连接杆前段与连接杆后段螺纹连接结构示意图。

图7为本发明医用手术牵引器连接杆前段与连接杆后段卡扣连接结构示意图。

具体实施方式

下面结合附图进一步阐述本发明的具体实施方式：

参见图1为本发明医用手术牵引器闭合状态结构示意图。图2为本发明医用手术牵引器张开状态结构示意图。图3为本发明医用手术牵引器沿闭合方向的右侧呈0°～180°结构示意图。图4为本发明医用手术牵引器沿闭合方向的上侧弯曲且弧度小于90°结构示意图。图5为本发明医用手术牵引器连接杆前段与连接杆后段嵌合连接示意图。图6为本发明医用手术牵引器连接杆前段与连接杆后段螺纹连接结构示意图。图7为本发明医用手术牵引器连接杆前段与连接杆后段卡扣连接结构示意图。图中，1为牵引头、11为啮合部、12为牵引部、2为弹性件、21为定位凸起、3为连接杆、4为推管、31为连接杆前段、32为连接杆后段、5为贯穿孔。

本发明医用手术牵引器，该牵引器包括两片上、下相对设置的牵引头，所述牵引头能够随着被夹持物尺寸大小的不同而调节夹持力，从而保证被夹持物受力均匀，减少损伤，降低手术风险。

牵引头采用超弹性材料制备从而实现所述牵引头能够随着被夹持物尺寸大小的不同而调节夹持力，保证被夹持物受力均匀，超弹性材料的弹性变形量为0.5%~10%。

两片或其中一片牵引头为镍钛形状记忆合金制备，且镍钛形状记忆合金马氏体向母相的转变结束温度低于37℃。采用马氏体相向母相的转变结束温度低于37℃的镍钛形状记忆合金是为了利用镍钛形状记忆合金的超弹性特性，即具有变形量较大的弹性变形能力。正常情况下，人体内温度在37℃左右，此时的镍钛形状记忆合金具有超弹性。在外力的持续作用下，镍钛形状记忆合金会诱发马氏体相变，产生较大的弹性变形，使得牵引头牵引部闭合时能够克服局部应力的差异保持工作面的均匀接触和受力，使得被夹持组织能够被稳固夹持且受力均匀，避免对组织造成损伤，具有较好实用性。

采用推管4与连接杆3的相对运动驱动设置在连接杆3前端的牵引器的张开和闭合，包括连接杆3、弹性件和两片上、下相对设置的牵引头1，所述牵引头1通过弹性件2连接在连接杆3的前端，所述牵引头1包括啮合部11和牵引部12，所述啮合部11相向延伸设置在牵引部12端头且通过牵引部12与弹性件2连接；在两片牵引头1闭合时，所述啮合部11相互接触，所述牵引部12之间构成套牵组织的通孔；所述弹性件2是指采用弹性材料制备的二个弹性支脚，二个弹性支脚的一端分别连接上、下相对设置的两片牵引部12，另一端合并后与连接杆3的前端相连接，在外力消失后牵引部12在弹性件2的作用下恢复呈张开状态。推管在外力作用下相对连接杆向前移动，驱动弹性件由张开状态逐渐闭合，带动牵引头逐渐闭合，牵引头的牵引部在闭合状态下构成套牵组织的通孔，当外力消失后，推管恢复原来位置，弹性件依靠自身弹性逐渐张开，带动牵引头逐渐张开，操作方便且降低加工难度以及生产成本，易清洗消毒，延长牵引器使用寿命。

啮合部11向前延伸出一带圆孔的端部，在闭合状态下，所述两片上、下相对设置的端部圆孔相互对应，用于容纳或套牵其他组织。

连接杆3为分体结构，包括连接杆前段31和连接杆后段32，连接杆前段31的前端与牵引头1连接，连接杆前段31的后端设置有与连接杆后段32嵌合连接的凹槽及凸台，或者与连接杆后段32螺纹连接的螺栓或螺孔，或者与连接杆后段32旋转卡扣连接的卡销或卡槽，方便更换不同牵引器和降低生产成本。牵引头与所述连接杆或连接杆前段为整体结构，或者焊接连接为整体结构，实现一体化结构。

组织牵引头为一体式结构或分体式结构，所述分体式结构的每个部分可通过卡槽，或者粘结，或者镶接，或者焊接的方式来实现相互固定。即牵引头的啮合部和牵引部为一体结构；或者为分体式结构，所述分体式结构的啮合部通过卡槽固定在牵引部上，或者粘结在牵引部上，或者镶接在牵引部上，或者焊接在牵引部上，牵引部与啮合部多种连接组装方式方便更换不同牵引部套牵所需要的组织。

牵引头的前端为圆钝端，避免损伤组织，降低手术风险。

牵引头沿闭合方向的左侧或右侧呈弧线状，其弧线的弧度为0°～180°；或者，所述牵引头沿闭合方向的上侧或下侧呈弧线状，其弧线的弧度为小于90°，方便实现不同位置组织的套牵。

弹性件的弹性支脚的外侧面与推管的接触部轴向间隔设置有若干定位凸起21，在推管的端口设置有与定位凸起相匹配的定位凹齿，方便控制和固定牵引部的张开角度，缓解术者手部疲劳，方便手术操作。

牵引头可连通电凝装置实现快速止血等功能，牵引头、弹性件和连接杆裸露的表面除牵引部通孔的内表面外均涂覆有表面光滑的绝缘层，保证术者安全，同时光滑的表面减少牵引头进入阙卡的摩擦力以及推管与弹性件之间的摩擦力，方便牵引头的张开或闭合，利于手术操作。

牵引部通孔的内表面涂覆有硬质合金层或陶瓷层，增强啮合部的耐磨性，延长使用寿命。

牵引头的牵引部的材料为医用不锈钢、钛合金、镍基合金、铬镍铁合金、塑料、陶瓷及高分子材料以及以上材料的两种或两种以上的组合。材料选择范围广，降低成本且利于推广。

本发明医用手术牵引器的有益效果是整体结构简单，推管在外力作用下相对连接杆向前移动，驱动弹性件由张开状态逐渐闭合，带动牵引头逐渐闭合，牵引头的牵引部在闭合状态下构成套牵组织的通孔，当外力消失后，推管恢复原来位置，弹性件依靠自身弹性逐渐张开，带动牵引头逐渐张开，操作方便且降低加工难度以及生产成本，易清洗消毒，延长牵引器使用寿命，镍钛形状记忆合金钳夹具有良好超弹性能，可调整套牵组织的受力均匀，不易损伤组织，降低手术风险，具有良好实用性。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应该包含在本发明的保护范围内。
