免换药可视敷贴的制作方法

本发明涉及一种敷贴，尤其是一种免换药可视敷贴，属于医疗器械的技术领域。

背景技术：

伤口愈合是一个复杂的生理学过程，不同的机械因子作用于不同组织所造成的操作和创面大小不同，创伤愈合过程有所差异。目前，伤口愈合主要采用在伤口贴有切口敷贴来进行愈合；采用此种方式的伤口愈合时，由于透气性差，需要经常更换敷贴，容易造成感染等不良情况，影响伤口愈合的速度。

手术后需要经常观察切口，判断切口渗血渗液情况，并以此作为换药依据。若频繁换药，不仅增加患者痛苦，医生工作量，还增加病人医疗费用影响切口愈合。一旦切口有感染迹象，最好的处理办法是对切口冲洗引流，并对切口周围取分泌物做细菌敏感实验，以选取最佳疗效的抗生素。

临床需要一种敷贴，无需揭开敷贴就能方便的观察切口愈合情况；需要换药时无需打开敷贴，在密闭状况下就可以对切口消毒，换药轻柔，疼痛极小；当切口有感染迹象时能对切口取样做细菌培养，能对切口做持续的冲洗引流。但目前的所有敷贴都不能满足上述要求。

技术实现要素：

本发明的目的是克服现有技术中存在的不足，提供一种免换药可视敷贴，其结构紧凑，能直接观察切口的愈合情况，在无需更换的情况下，能直接实现对伤口的冲洗与给药，确保切口愈合的速度，安全可靠。

按照本发明提供的技术方案，所述免换药可视敷贴，包括敷贴体以及设置于所述敷贴体上的粘结区；在所述敷贴体内设置采用非吸水材料制成的冲洗给药过渡体，所述冲洗给药过渡体与粘结区位于敷贴体的同一侧；

在所述敷贴体上还设有冲洗给药注入管以及冲洗给药抽取管，冲洗给药注入管能向敷贴体内的冲洗给药过渡体注入冲洗液或药液，所述冲洗给药过渡体能将冲洗液、药液导流后流向冲洗给药抽取管，以便利用冲洗给药抽取管能将冲洗给药注入管注入的冲洗液、药液抽出敷贴体外。

在敷贴体上设有透明膜，所述透明膜位于冲洗给药过渡体的正上方，且透明膜与粘结区分别位于敷贴体的两侧。

所述冲洗给药注入管的一端与冲洗给药过渡体连接，冲洗给药注入管的另一端设有可分离的注入管密封套，所述注入管密封套套在冲洗给药注入管上时，注入管密封套位于敷贴体的上方。

所述冲洗给药抽取管的一端与冲洗给药过渡体连接，冲洗给药抽取管的另一端设置可分离的抽取管密封套，所述抽取管密封套套在冲洗给药抽取管上时，抽取管密封套位于敷贴体的上方。

所述冲洗给药过渡体包括网格体、所述网格体在敷贴体内沿敷贴体的长度方向分布。

所述冲洗给药过渡体包括若干导流过渡体，导流过渡体在敷贴体内平行且均匀分布，在导流过渡体上设置有导流过渡体导流孔。

在敷贴体上设有透明膜，所述透明膜位于冲洗给药过渡体的正上方，且透明膜与粘结区分别位于敷贴体的两侧。

敷贴体内通过导流过渡体形成若干导流型腔，在每个导流型腔正上方的透明膜上均设置贯通透明膜的型腔窗口，且在透明膜上设置能封闭型腔窗口的型腔可撕裂粘膜。

所述冲洗给药过渡体包括若干在敷贴体内呈倾斜分布的导流过渡板，导流过渡板间相互平行，导流过渡板上设置若干导流过渡板孔。

在敷贴体上设有透明膜，所述透明膜位于冲洗给药过渡体的正上方，且透明膜与粘结区分别位于敷贴体的两侧；

导流过渡板在敷贴体内形成若干导流过渡板腔，在每个导流过渡板腔正上方的透明膜上均设置贯通透明膜的板腔窗口，且在透明膜上设置能封闭所述板腔窗口的板腔可撕裂粘膜。

本发明的优点：在敷贴体内设置冲洗给药过渡体，利用冲洗给药过渡体能对冲洗给药注入管注入的冲洗液或药液进行导流，确保对切口进行有效的冲洗或给药，通过冲洗给药抽取管能抽取冲洗液或药液，在冲洗或给药后不会影响切口的愈合，通过透明膜能实时观察切口的情况，在无需更换的情况下，能直接实现对伤口的冲洗与给药，确保切口愈合的速度，安全可靠。

附图说明

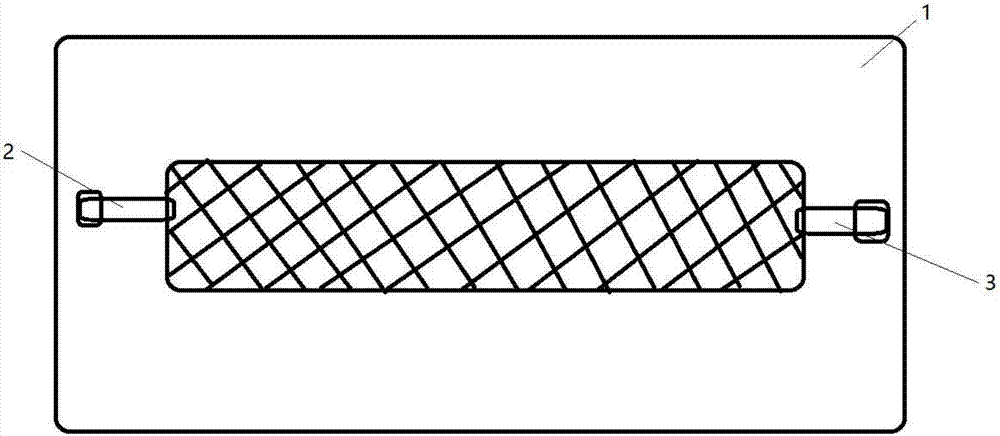

图1为本发明的结构示意图。

图2为图1的俯视图。

图3为本发明的另一种实施结构示意图。

图4为本发明的第三种实施结构示意图。

图5为本发明的第四种实施结构示意图。

附图标记说明：1-敷贴体、2-冲洗给药注入管、3-冲洗给药抽取管、4-网格体、5-透明膜、6-导流过渡体、7-导流过渡体导流孔、8-导流过渡板以及9-导流过渡板孔。

具体实施方式

下面结合具体附图和实施例对本发明作进一步说明。

为了能在无需更换的情况下，能直接实现对伤口的冲洗与给药，确保切口愈合的速度，本发明包括敷贴体1以及设置于所述敷贴体1上的粘结区；在所述敷贴体1内设置采用非吸水材料制成的冲洗给药过渡体，所述冲洗给药过渡体与粘结区位于敷贴体1的同一侧；

在所述敷贴体1上还设有冲洗给药注入管2以及冲洗给药抽取管3，冲洗给药注入管2能向敷贴体1内的冲洗给药过渡体注入冲洗液或药液，所述冲洗给药过渡体能将冲洗液、药液导流后流向冲洗给药抽取管3，以便利用冲洗给药抽取管3能将冲洗给药注入管2注入的冲洗液、药液抽出敷贴体1外。

具体地，敷贴体1可以采用现有常用的医用材料制成，如采用医用无纺布等，冲洗给药过渡体在敷贴体1内，冲洗给药过渡体也采用符合的医用材料制成，冲洗给药过渡体的形状与敷贴体1的形状相一致或类似，敷贴体1可以采用长方形，冲洗给药过渡体也可以采用长方形，一般地，冲洗给药过渡体位于敷贴体1的中心区，冲洗给药过渡体与敷贴体1可以呈同轴分布。本发明实施例中，当将敷贴体1通过粘结区粘贴于切口区域时，冲洗给药过渡体位于切口的正上方。

具体使用时，可以通过冲洗给药注入管2向敷贴体1覆盖的切口送入所需冲洗的液体或所需的药剂，送入冲洗的液体或药剂经过冲洗给药过渡体的过渡与导流后，能与冲洗给药过渡体下的切口进行充分接触，并能通过冲洗给药抽取管3将送入的冲洗液体或药剂抽走，即在无需更换敷贴体1的情况下，能实现对敷贴体1覆盖的切口进行冲洗或给药，冲洗给药抽取管3抽取送入的冲洗液体或药剂时，冲洗给药抽取管3需要与抽取设备连接，所述抽取设备可以为负压设备或其他设备，具体可以根据需要进行选择，具体为本技术领域人员所熟知，此处不再赘述。通过冲洗给药注入管2送入的冲洗液或药剂可以为消毒液、生理盐水或其他的液体药剂，具体可以根据需要进行选择，此处不再赘述。此外，由于对切口的冲洗或给药时，均无需更换敷贴体1，因此，能有效减少切口被感染的几率，还可以取样做细菌培养实验的可靠性。

进一步地，所述冲洗给药注入管2的一端与冲洗给药过渡体连接，冲洗给药注入管2的另一端设有可分离的注入管密封套，所述注入管密封套套在冲洗给药注入管2上时，注入管密封套位于敷贴体1的上方。

所述冲洗给药抽取管3的一端与冲洗给药过渡体连接，冲洗给药抽取管3的另一端设置可分离的抽取管密封套，所述抽取管密封套套在冲洗给药抽取管3上时，抽取管密封套位于敷贴体1的上方。

本发明实施例中，利用冲洗给药注入管密封套能对冲洗给药注入管2穿出敷贴体1的端部进行密封，通过冲洗给药抽取管密封套能对冲洗给药抽取管3穿出敷贴体1的端部进行密封，确保在非冲洗或非给药状态下，能确保整个敷贴体1的密封状态，进一步减少对切口的感染几率。

在敷贴体1上设有透明膜5，所述透明膜5位于冲洗给药过渡体的正上方，且透明膜5与粘结区分别位于敷贴体1的两侧。本发明实施例中，透明膜5直接覆盖在冲洗给药过渡体上，通过透明膜5与冲洗给药过渡体的配合形成一个切口观察窗口，即通过所述切口观察窗口能对冲洗给药过渡体下的切口的状态进行实时观察，能根据切口状态做出及时有效的处置，确保切口愈合的速度。

如图1和图2所示，所述冲洗给药过渡体包括网格体4、所述网格体4在敷贴体1内沿敷贴体1的长度方向分布。本发明实施例中，网格体4呈矩形状，网格体4在敷贴体1内的长度小于敷贴体1的长度，当网格体4位于切口的正上方时，能对冲洗给药注入管2注入的冲洗液或药液进行导流，即能将注入的冲洗液、药液导流后流向冲洗给药抽取管3，在冲洗液、药液导流后的流程过程中，能实现对切口的冲洗或给药，在冲洗或给药后，通过冲洗给药抽取管3将所述冲洗液或药液抽出，不会对切口产生其他非正常的影响。

如图3和图4所示，所述冲洗给药过渡体包括若干导流过渡体6，导流过渡体6在敷贴体1内平行且均匀分布，在导流过渡体6上设置有导流过渡体导流孔7。

本发明实施例中，导流过渡体6呈v型，导流过渡体6在敷贴体1内平行分布，即v型的导流过渡体6在敷贴体1内均呈同一个方向排布，一般地，沿冲洗给药注入管2指向冲洗给药抽取管3的方向分布。具体实施时，冲洗给药注入管2、冲洗给药抽取管3分别位于冲洗给药过渡体的两端，从而能确保通过导流过渡体6导流过渡时，冲洗液或药液能与切口充分接触。通过在导流过渡体6上设置导流过渡体导流孔7能确保冲洗液或药液的流动，导流过渡体6上导流过渡体导流孔7的数量可以为一个或多个，导流过渡体导流孔7的数量多时，能加快冲洗液或药液流动速度。

敷贴体1内通过导流过渡体6形成若干导流型腔，在每个导流型腔正上方的透明膜5上均设置贯通透明膜5的型腔窗口，且在透明膜5上设置能封闭型腔窗口的型腔可撕裂粘膜。

本发明实施例中，所述导流型腔呈v型，通过型腔窗口能对导流型腔内的切口进行取样，以便进行细菌培养等操作。型腔窗口通过型腔窗口可撕裂粘膜覆盖封闭，当需要通过取样时，通过将型腔可撕裂粘膜从型腔窗口上撕裂；一般情况下，将型腔可撕裂粘膜粘贴在透明膜5上并对型腔窗口封闭，不会影响整个敷贴的正常使用，也能避免外部环境对切口的影响。

如图5所示，所述冲洗给药过渡体包括若干在敷贴体1内呈倾斜分布的导流过渡板8，导流过渡板8间相互平行，导流过渡板8上设置若干导流过渡板孔9。

本发明实施例中，导流过渡板8在敷贴体1内呈倾斜分布，导流过渡板8间相互平行，通过导流过渡板孔9能实现对冲洗液、药液的导流，即能使得冲洗给药注入管2注入的冲洗液、药液导流至冲洗给药抽取管3附近，以便通过冲洗给药抽取管3抽取。导流过渡板8上导流过渡板孔9的数量可以为一个或多个。在导流过渡板8采用倾斜分布后，具体使用时，可以将导流过渡板8的倾斜方向与切口的方向对应一致的方向放置，从而能利用导流过渡板8的导流过渡能确保对切口进行有效的冲洗或给药。

导流过渡板8在敷贴体1内形成若干导流过渡板腔，在每个导流过渡板腔正上方的透明膜5上均设置贯通透明膜5的板腔窗口，且在透明膜5上设置能封闭所述板腔窗口的板腔可撕裂粘膜。

本发明实施中，导流过渡板腔可以呈方形、梯形或其他形状，通过板腔窗口能对导流过渡板腔内的切口进行取样，以便进行细菌培养等操作。板腔窗口通过板腔可撕裂粘膜覆盖封闭，当需要通过取样时，通过将板腔可撕裂粘膜从板腔窗口上撕裂；一般情况下，将板腔可撕裂粘膜粘贴在透明膜5上并对板腔窗口封闭，不会影响整个敷贴的正常使用，也能避免外部环境对切口的影响。

本发明在敷贴体1内设置冲洗给药过渡体，利用冲洗给药过渡体能对冲洗给药注入管2注入的冲洗液或药液进行导流，确保对切口进行有效的冲洗或给药，通过冲洗给药抽取管3能抽取冲洗液或药液，在冲洗或给药后不会影响切口的愈合，通过透明膜5能实时观察切口的情况，在无需更换的情况下，能直接实现对伤口的冲洗与给药，确保切口愈合的速度，安全可靠。
