一种新型的医用外伤处置车的制作方法

本发明涉及医疗器械技术领域，具体涉及一种新型的医用外伤处置车。

背景技术：

目前，国内医疗单位在处置外伤伤口时还缺乏具备快速、方便、节约、环保功能的装置。传统的医学临床对外伤伤口清洗是采用生理盐水清洗伤口的方法，缺点是浪费资源，清洗不干净，容易导致伤口感染。研制一种专用于在病房流动使用并体现出方便快捷作用的医用外伤处置车是很有必要的。

专利号为CN201020238161.1的说明书中公开了一种医用外伤处置车，包括盛放医疗器械和药瓶的柜体和固定在柜体下方的万向轮，其特征是：所述柜体由隔板分隔成前后两部分，前面上部为两个放置医疗器械的翻转抽屉和推拉抽屉；前面下部隔成4-6格，分别放置空压机、污物桶、污水桶及医疗用品，柜体的后面上方固定一块搁板，柜体顶部分隔成放置器械和洗伤池两部分，柜体的左侧安装推把并开有散热孔，柜体的右侧装翻转抽屉，所述翻转抽屉与所述柜体前面下部装的污物桶相连接，所述柜体顶部的洗伤池由管子与所述柜体前面下部装的污水桶相连接。这种医用外伤处置车存在不足之处，一是洗伤池位置较高，且高度不易调节，不便于对病人下肢等部位进行清创处理；二是污物桶的容量固定，不能根据情况进行适度调整，实用性差。

技术实现要素：

本发明的目的在于克服现有技术中存在的上述问题，提供一种新型的医用外伤处置车。

为实现上述技术目的，达到上述技术效果，本发明是通过以下技术方案实现：

一种新型的医用外伤处置车，包括柜式车体，所述柜式车体的一侧部对称开设有一组滑槽，所述滑槽沿竖直方向延伸，且其上端面略低于柜式车体的上端面，所述滑槽中滑动连接有清创池、废液筒，所述柜式车体的底端水平延伸形成有便于放置废液筒的凸板，所述清创池的内腔通过软管与废液筒进行连通，所述废液筒由上板、伸缩筒体、下板构成，所述清创池的侧部、废液筒中上板的侧部设有与滑槽配合的滑块，所述滑块通过贯穿柜式车体的固定销来固定其在滑槽中的位置。

进一步地，所述柜式车体的另一侧部设有推杆，底端设有带自锁机构的滚轮。

进一步地，所述柜式车体位于滑槽上方的端部通过一组防撞板与凸板的外端部连接，所述防撞板为L型结构。

进一步地，所述滑槽的横截面呈“凸”型。

进一步地，所述滑块与其所在的清创池或废液筒中的上板为一体结构。

本发明的有益效果是：

本发明通过在柜式车体的侧部设置滑槽，一方面使得清创池能够利用滑块进行上下滑动，调整其高度位置，进而满足对病人下肢等部位进行清创处理的需求；另一方面使得废液筒中上板也能够利用滑块进行上下滑动，调整其高度位置，进而满足废液筒容量调整的需求，实用性好。

当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。

附图说明

为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明的立体结构示意图；

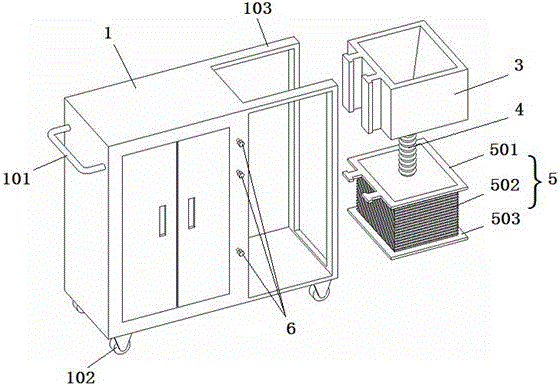

图2为本发明的结构分解示意图；

图3为本发明的俯视结构示意图；

附图中，各标号所代表的部件列表如下：

1-柜式车体，101-推杆，102-滚轮，103-防撞板，2-滑槽，3-清创池，4-软管，5-废液筒，501-上板，502-伸缩筒体，503-下板，6-固定销。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本发明保护的范围。

请参阅图1-3所示，本实施例为一种新型的医用外伤处置车，包括柜式车体1，柜式车体1的一侧部对称开设有一组滑槽2，滑槽2沿竖直方向延伸，且其上端面略低于柜式车体1的上端面，滑槽2的横截面呈“凸”型，其内滑动连接有清创池3、废液筒5，柜式车体1的底端水平延伸形成有便于放置废液筒5的凸板，清创池3的内腔通过软管4与废液筒5进行连通，废液筒5由上板501、伸缩筒体502、下板503构成，清创池3的侧部、废液筒5中上板501的侧部设有与滑槽2配合的滑块，滑块通过贯穿柜式车体1的固定销6来固定其在滑槽2中的位置，滑块与其所在的清创池或废液筒中的上板为一体结构。

其中，柜式车体1的另一侧部设有推杆101，底端设有带自锁机构的滚轮102。柜式车体1位于滑槽2上方的端部通过一组防撞板103与凸板的外端部连接，防撞板103为L型结构。

本实施例的一个具体应用为：通过在柜式车体1的侧部设置滑槽2，一方面使得清创池3能够利用滑块进行上下滑动，调整其高度位置，进而满足对病人下肢等部位进行清创处理的需求；另一方面使得废液筒5中上板501也能够利用滑块进行上下滑动，调整其高度位置，进而满足废液筒5容量调整的需求，废液筒5的伸缩筒体502具有一定的伸展、压缩能力，实用性好。本发明主要对传统医用外伤处置车的清创池3及废液筒5结构进行改进，其余部件为现有技术，不再赘述。

在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本发明的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上公开的本发明优选实施例只是用于帮助阐述本发明。优选实施例并没有详尽叙述所有的细节，也不限制该发明仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本发明的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本发明。本发明仅受权利要求书及其全部范围和等效物的限制。
