一种擀压经络按摩机的制作方法

本发明涉及一种擀压经络按摩机，属于人体保健器械。

背景技术：

由于人们的工作环境和工作姿势的影响，造成人体的颈肩部、背部、腰部、臀部和腿部等部位的肌肉发麻或酸痛等症状。据中医养生学说，人体的病痛与经脉有关，经脉是人体气血通道，通则不痛，痛则不通。所以人们常常利用擀压的方式达到舒通经脉，活跃气血，减轻病痛。

目前专利号：201420641640.6公开了一种架式擀压经络按摩器，其擀压经络效果好。但是还存在美中不足，一是擀压滚轮缺乏升、降调节功能；二是擀压人体的各个部位时，没有调节的功能，只能用人的身体移动来达到，这样给擀压经络按摩的人们带来不便；同时擀压滚轮两端没设有弹簧，擀压经络按摩时存在还不够柔和的缺点。

本发明研制一种擀压经络按摩机,利用往复推动电机的动力，拉动往复滑动支架的下方的擀压滚轮，在往复运动的同时，擀压滚轮前后两端设有弹簧，在方形架子右边还设有推杆电动机，利用推杆电动机随时可调节擀压滚轮的升高或降低，在前底座边的梯形架底边面上设有微型动电机，微型动电机齿轮与前底座边上的齿牙条相吻合，随时可调节擀压滚轮到达人体需要按摩的部位，能对人体的颈肩部、背部、腰部、臀部和腿部等部位的经络反复进行擀压按摩，使用方便，擀压按摩舒服，效果好的特点。

技术实现要素：

本发明的目的是提供一种擀压经络按摩机,以克服目前擀压经络按摩器具存在的不足。

为了实现上述的目的，本发明提供了一种擀压经络按摩机，包括底座、底座上方的方形架子，具体技术方案：所述的底座的前底座边、后底座边分别设有结构相同的梯形架；所述的梯形架设有顶横梁和侧梁，该顶横梁和侧梁将前后两个梯形架连成一体；在前底座边的梯形架底边面上设有微型动电机，微型动电机齿轮与前底座边上所设置的齿牙条相吻合；在前后两梯形架的底面上分别设有一条凹槽，该两条凹槽分别对应钳入前底座边、后底座边上所设置的轨道里；在前底座边的两端附近还分别设有左行程开关、右行程开关；在顶横梁设有活页；

所述的方形架子左边附近的底部设置有往复滑动支架；所述的往复滑动支架由前架边、后架边、左架边和右架边组成；在左架边、右架边的前后两端附近分别设有滑动座；该往复滑动支架左右两旁附近分别设有与方形架子前后的底架边相连接的第一横杆、第二横杆；所述的第一横杆、第二横杆前后两端附近分别设有固定座；该第一横杆、第二横杆前后两端分别设有往复滑动定位杆；所述的两条往复滑动定位杆分别穿过每一个滑动座，并与每一个滑动座作滑动连接；该两条往复滑动定位杆两端分别通过固定座进行固定；

在往复滑动支架的下方设有擀压滚轮，该擀压滚轮两端分别设有倒置的轴承座，滚轮轴分别穿入两端的轴承座内；所述的前后轴承座的上方分别设有弹簧，该弹簧内设有伸缩杆；所述的弹簧、伸缩杆的下端分别与前后的轴承座相连接，而弹簧、伸缩杆上端分别与前架边、后架边底面相连接；

在往复滑动支架的右边还设有与方形架子前后底架边相连接的第三横杆、第四横杆和第五横杆；所述的第三横杆与梯形架的侧梁之间设有推杆电动机；所述的推杆电动机的后座固定于侧梁上，推杆电动机的推杆与第三横杆作转动连接；

所述的第四横杆与第五横杆之间设有往复推动电动机，在往复推动电动机的工作轮上设有偏心轴；该偏心轴与所设置的推拉连杆一端作转动连接，而推拉连杆另一端与右支架边上所设置的连杆座作转动连接；方形架子右下边与梯形架的顶横梁的活页左边相连接；

所述的擀压滚轮外表面还设置有一层绒质的布料包裹。

采用上述措施的本发明具有设计合理，随时可调节擀压滚轮到达人体的颈肩部、背部、腰部、臀部和腿部进行擀压按摩，使用方便，擀压舒服和效果好的优点。

附图说明

图1是本发明底座的立体结构示意图；

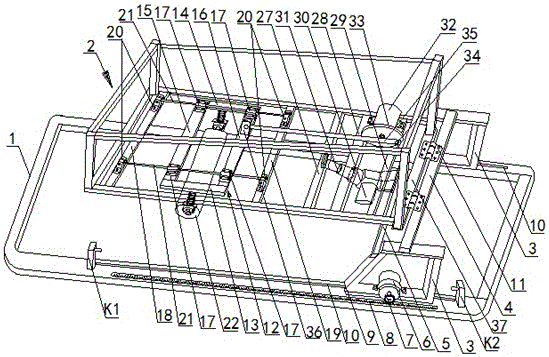

图2是本发明的立体结构示意图；

图3是本发明擀压滚轮两端与往复滑动支架连接的放大立体结构示意图；

图4是本发明梯形架左右运动控制电路图。

图中序号说明：底座1、前底座边1-1、后底座边1-2、方形架子2、梯形架3、顶横梁4、侧梁5、微型动电机6、微型动电机齿轮7、齿牙条8、凹槽9、轨道10、左行程开关K1、右行程开关K2、活页11，往复滑动支架12、前支架边13、后支架边14、左支架边15、右支架边16、滑动座17，第一横杆18、第二横杆19、固定座20、往复滑动定位杆21，擀压滚轮22、滚轮轴23、轴承座24、弹簧25，伸缩杆26，第三横杆27、第四横杆28、第五横杆29、推杆电动机30、推杆31、往复推动电动机32、往复推动电动机工作轮33、偏心轴34、推拉连杆35、连杆座36和方形架子右下边37。

具体实施方式

下面结合附图对本发明再进一步详细的说明。

参考图1，图1是本发明底座的立体结构示意图，图1所示是本发明底座具体结构，包括底座1、前底座边1-1和后底座边1-2，具体实施方式：在底座1的前底座边1-1、后底座边1-2分别设有结构相同的梯形架3；该梯形架3设有顶横梁4和侧梁5，该顶横梁4和侧梁5将前后两个梯形架3连接为一体；在前底座边1-1的梯形架3底边面上设有微型动电机6，微型动电机齿轮7与前底座边1-1上所设置的齿牙条8相吻合；在前后两梯形架3的底面上分别设有一条凹槽9，该两条凹槽9分别对应钳在前底座边1-1、后底座边1-2上所设置的轨道10里；在前底座边1-1的两端附近还分别设有左行程开关K1、右行程开关K2；在顶横梁4设有活页11。

参考图2、图3，图2是本发明的立体结构示意图，图3是本发明擀压滚轮两端与往复滑动支架连接的放大立体结构示意图，从图2、图3可看出本发明方形架子2内的具体结构，包括方形架子2，具体实施方式：在方形架子2左边附近的底部设置有往复滑动支架12；该往复滑动支架12由前架边13、后架边14、左架边15和右架边16组成；在左架边15、右架边16的前后两端附近分别设有滑动座17；该往复滑动支架12左右两旁附近分别设有与方形架子2前后的底架边相连接的第一横杆18、第二横杆19；该第一横杆18、第二横杆19前后两端附近分别设有固定座20；该第一横杆18、第二横杆19前后两端分别设有往复滑动定位杆21；该两条往复滑动定位杆21分别穿过每一个滑动座17，并与每一个滑动座17作滑动连接；该两条往复滑动定位杆21两端分别通过固定座20进行固定。

如图3所示，在往复滑动支架12的下方设有擀压滚轮22，该擀压滚轮22两端分别设有倒置的轴承座24，滚轮轴23分别穿入两端的轴承座24内；该前后轴承座24的上方分别设有弹簧25，该弹簧25内设有伸缩杆26；该弹簧25、伸缩杆26的下端分别与前后的轴承座24相连接，而弹簧25、伸缩杆26上端分别与前架边13、后架边14底面相连接。这弹簧25、伸缩杆26的结合，目的是使擀压滚轮22作用于人体更为柔和、舒服。

在往复滑动支架12的右边还设有与方形架子2前后底架边相连接的第三横杆27、第四横杆28和第五横杆29；该第三横杆27与梯形架3的侧梁5之间设有推杆电动机30；该推杆电动机30的后座固定于侧梁5上，推杆电动机的推杆31与第三横杆27作转动连接。

该第四横杆28与第五横杆29之间设有往复推动电动机32，在往复推动电动机的工作轮33上设有偏心轴34；该偏心轴34与所设置的推拉连杆35一端作转动连接，而推拉连杆35另一端与右支架边16上所设置的连杆座36作转动连接。

方形架子右下边37与梯形架3的顶横梁4的活页13左边相连接；

该擀压滚轮22外表面还设置有一层绒质的布料包裹。绒质的布料在图中未画出。

参考图4，图4是本发明梯形架左右运动控制电路图。图中所示，电源开关K、左行程开关K1、右行程开关K2、继电器J、继电器补助触点J-1、继电器常闭触点J-2、继电器常开触点J-3、继电器常闭触点J-4、动电机D、电源正极端+、电源负极端-。电路控制是这实现的：当接通电源开关K时，电源的正极经继电器常闭触点J-2、行程开关K1到达动电机D上端，电源负极经继电器常闭触点J-4到动电机D下端，这时动电机D有了电源而旋转。动电机D旋转后，微型动电机齿轮7与齿牙条8吻合的作用下，微型动电机6带动梯形架3向左边运动，安装在往复滑动支架12的擀压滚轮22也向左边运动。当梯形架3向左边运动到与行程开关K1相碰时，这时行程开关K1动作，行程开关K1动作后继电器补助触点J-1接通，电源的正极到达动电机D的下端，而继电器J工作的同时，继电器常闭触点J-2、J-4断开，继电器常开触点J-3接通，这时电源的负极到达电动机D的上端，这样电动机D电源的正、负相互交换，这时动电机D反方向旋转，动电机D反方向旋转后，这时梯形架3向右边运动，梯形架3向右边运动到与行程开关K2相碰时，行程开关K2动作，使继电器J断开电源而停止工作，继电器J停止工作后，继电器补助触点J-1、J-3断开，而J-2、J-4恢复接通，这时恢复到开始的程序，这时梯形架3又向左边运动拉动擀压滚轮22向左边运动。当擀压滚轮22左、右运动到所需要按摩的部位时，立即断开电源开关K，擀压滚轮22就停在按摩的部位上，从而达到擀压滚轮22左右调节作用。

本发明使用时，先将本发明放置在床上或放置在加垫的地板上使用即可。再启动微型动电机6，使擀压滚轮22到达按摩的位置，然后又启动推杆电动机30，调节擀压滚轮22的高低位置，擀压滚轮22的高低位置调节好了，最后启动往复推动电动机32，进行往复擀压经络按摩。

本发明微型动电机6、动推杆电动机30和往复推动电动机32的电源插头，是插在12V交直流电源变换器上使用，该三个电动机的插头和交直流电源变换器在图中未画出。该微型动电机6、动推杆电动机30和往复推动电动机32是使用4GN-200K型、700W、12V，这些小型电动机市场均有出售。
