本发明涉及一种婴儿用水果食用器。

背景技术：

婴儿牙齿一般是在4-10个月开始生长，婴儿没有长牙齿之前食用水果需要碾碎制成泥状，以便婴儿吞咽，水果研磨或碾压过程中会氧化，造成一定的营养流失，而且制作工序也比较繁琐。

技术实现要素：

本发明要解决的技术问题是针对上述缺陷，提供一种婴儿用水果食用器，该婴儿用水果食用器便于婴儿食用水果，而且结构简单，使用方便。

为了解决上述技术问题，本发明包括圆形底盘，所述底盘的侧部铰接有卡装部，所述卡装部包括能与底盘侧部密封卡接的圆形卡环，圆形卡环的端部设有底板，所述底板的中部设有圆孔，所述圆孔内插装有咬袋，咬袋上均布有多个通孔，所述咬袋的开口部设有与底板配合的环形卡接圈，卡接圈与底板之间设有限位装置；所述底盘上设有手柄。

所述限位装置包括对称设置在卡接圈上的两个限位槽，所述底板的相对内表面对称设有与限位槽配合的限位凸起。

所述手柄包括第一弯弧手柄和第二弯弧手柄，所述第一弯弧手柄上设有第一空腔，第一弯弧手柄的相对内表面上设有弯弧形卡条，第二弯弧手柄上设有第二空腔，第二弯弧手柄的相对内表面上设有与弯弧形卡条配合的弯弧形卡槽。

所述底盘上对称设有两个下伸的连接柱，所述第一弯弧手柄和第二弯弧手柄的两端部均卡接在连接柱上。

所述咬袋为椭圆形，咬袋的厚度为椭圆短直径的二分之一。

所述底盘上设有与咬袋进口部配合的顶紧板，顶紧板可以使咬袋内的水果挤紧固定。

所述底盘的一侧部设有铰座，圆形卡环的一侧部设有与铰座配合的铰轴，底盘的另一侧部设有外伸的卡台，圆形卡环的另一侧部设有与卡块配合的卡块。

采用上述方案后的优点效果是：咬袋通过圆孔放置到圆形卡环上，往咬袋内放置水果，然后使圆形卡环卡装到底盘上，婴儿咬咬袋时水果汁可以从通孔中流出，这样就可以避免水果氧化，而且可以避免大块水果卡到喉咙。

综上所述，本发明便于婴儿食用水果，而且结构简单，使用方便。

附图说明

下面结合附图对本发明的具体实施方式作进一步的详细说明：

图1是本发明的结构示意图；

图2是图1中A-A向剖视图；

图3是图1中咬袋的B向结构示意图；

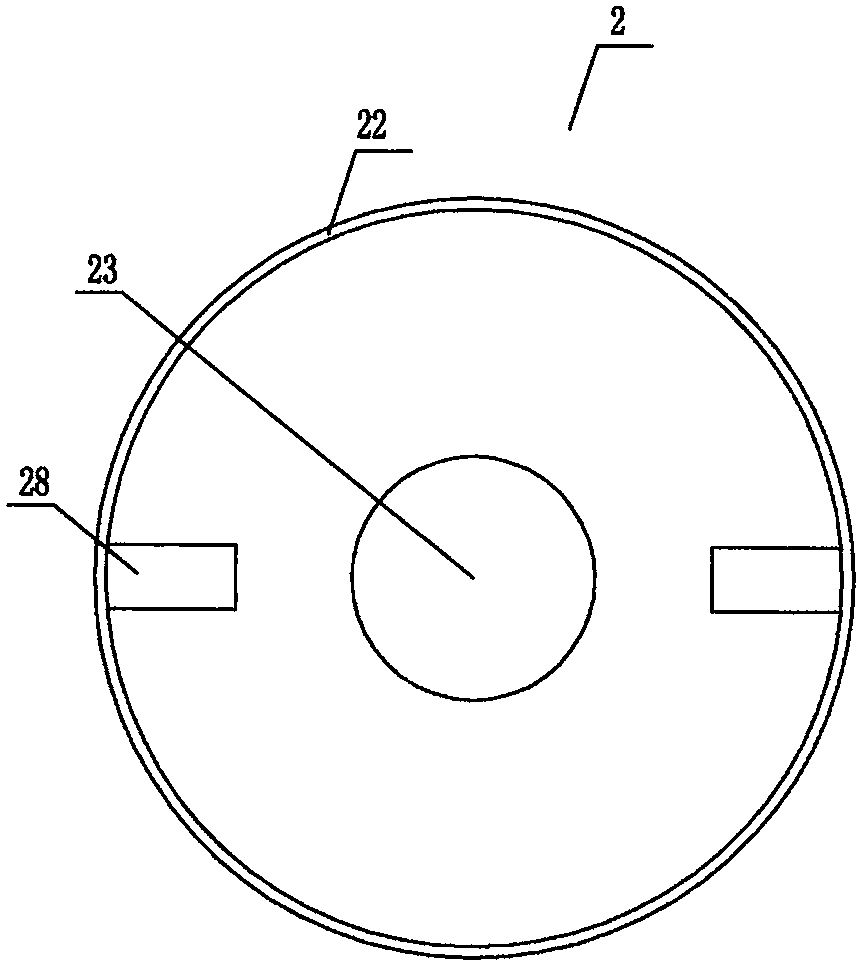

图4是卡装部的结构示意图。

具体实施方式

如图1-图4所示，该婴儿用水果食用器包括圆形底盘1，底盘1的侧部铰接有卡装部2，卡装部2包括能与底盘1侧部密封卡接的圆形卡环21，本实施例中底盘1的一侧部设有铰座，圆形卡环21的一侧部设有与铰座配合的铰轴，底盘1的另一侧部设有外伸的卡台，圆形卡环21的另一侧部设有与卡块配合的卡块，卡块由弹性材料制成，卡块与卡台的配合关系为现有技术，卡块与卡台配合即可使卡装部2卡紧在底盘1上并实现固定。圆形卡环21的端部设有底板22，底板22的中部设有圆孔23，圆孔23内插装有咬袋3，咬袋3上均布有多个通孔32，咬袋3的开口部设有与底板22配合的环形卡接圈31，卡接圈31与底板22之间设有限位装置，本实施例中限位装置包括对称设置在卡接圈31上的两个限位槽33，底板22的相对内表面对称设有与限位槽33配合的限位凸起28，将限位凸起28卡在限位槽33内即可避免咬袋3转动。咬袋3为椭圆形，本实施例中咬袋3的横向截面和纵向截面均为椭圆形，咬袋3的厚度为椭圆短直径的二分之一，这种结构的咬袋3便于婴儿放入嘴中。底盘1上设有手柄5，本实施例中手柄5包括第一弯弧手柄51和第二弯弧手柄52，第一弯弧手柄51上设有第一空腔，第一弯弧手柄51的相对内表面上设有弯弧形卡条53，第二弯弧手柄52上设有第二空腔，第二弯弧手柄52的相对内表面上设有与弯弧形卡条53配合的弯弧形卡槽56，弯弧形卡条53卡装到弯弧形卡槽56内即可使第一弯弧手柄51和第二弯弧手柄52组成手柄5。如图1所示，底盘1上对称设有两个下伸的连接柱15，第一弯弧手柄51和第二弯弧手柄52的两端部均卡接在连接柱15上。这种结构的手柄5由两部分组成，第一弯弧手柄51和第二弯弧手柄52对接后第一空腔和第二空腔组成一个圆腔，圆腔内可以放置彩色滚珠，第一弯弧手柄51和第二弯弧手柄52由透明材料制成，便于婴儿观察彩色滚珠，彩色滚珠在圆腔中发生碰撞会发出声响，从而练习婴儿的听力。

如图1所示，底盘1上设有与咬袋3进口部配合的顶紧板19，咬袋3内填充水果后，顶紧板19可以使咬袋3内的水果挤紧固定。

使用时可以先将咬袋3通过圆孔23放置到圆形卡环21上，往咬袋3内放置水果，然后使圆形卡环21卡装到底盘1上，婴儿咬咬袋3时水果汁可以从通孔32中流出，这样就可以避免水果氧化，而且可以避免大块水果卡到喉咙。
