一种拔火罐的制作方法

本发明涉及医疗器械技术领域，特别是涉及一种拔火罐。

背景技术：

拔火罐是一种物理疗法，是中医的一种治疗方法，拔火罐通过物理的刺激和负压人为造成毛细血管破裂淤血，调动人体干细胞修复功能，及坏事血细胞吸收功能，能促进血液循环，激发精气，调理血气，达到提高和调节人体免疫的功能。现在拔火罐造成负压的方法一是在火罐里面点酒精火花或其他少量可燃物，利用物理方法造成负压，由于现在的火罐都是一个玻璃瓶，其存在以下缺点：

1、在点火的过程中火苗掉下来容易烧伤治疗者。

2、由于拔火罐没有限压装置在治疗过程中由于火罐中负压很大，对皮肤造成毛细血管过度破裂淤血，失去治疗的作用。

3、在拔火罐结束后由于负压的作用将火罐取下来时对治疗者造成疼痛。

技术实现要素：

为了解决以上技术问题，本发明提供一种拔火罐

本发明提供一种拔火罐，其包括：火罐体、外壁和火罐盖；其中，

所述火罐体的底部形成有火罐沿；所述火罐沿的宽度大于火罐体的宽度，所述火罐沿的边角处均平滑过度；所述火罐体的上部开设有若干通气孔；所述火罐体的内部形成有内腔；

所述外壁设于所述火罐体的外围并覆盖住所述通气孔，所述外壁的底部与火罐体密封连接，顶部设置有上口；所述外壁与火罐体之间形成外腔；

所述火罐盖盖设于所述上口；

所述火罐盖上设置有开关放气阀和安全阀。

进一步地，所述火罐盖的底部形成有定位凸台，所述定位凸台的外径与所述上口的内径相适配。

进一步地，所述火罐盖与上口接触的部位形成有安装槽，所述火罐盖还包括密封圈，所述密封圈安装于所述安装槽。

进一步地，所述火罐盖的顶部设置有手持机构。

进一步地，所述手持机构为手持珠。

进一步地，所述火罐体、外壁和火罐盖均为玻璃结构。

本发明提供的拔火罐通过设置火罐体和外壁形成了内腔和外腔结构，将易燃物置于外腔内既可以保证负压的形成，由避免了火苗和皮肤的直接接触，由此保护了治疗者的安全。同时在火罐盖上设置开关放气阀和安全阀，一方面可以方便通放气，减轻治疗者取罐的痛苦；另一方面，当拔火罐内的负压值超过了设定的负压值则通过安全阀内的孔通气维持设定拔火罐内的负压值，防止拔火罐内的负压值过高对皮肤造成毛细血管过度破裂淤血。相对于现有技术，本发明提供的拔火罐具有方便操作，安全性高，不会对治疗者皮肤造成伤害，能快速实现疗效的优点。

附图说明

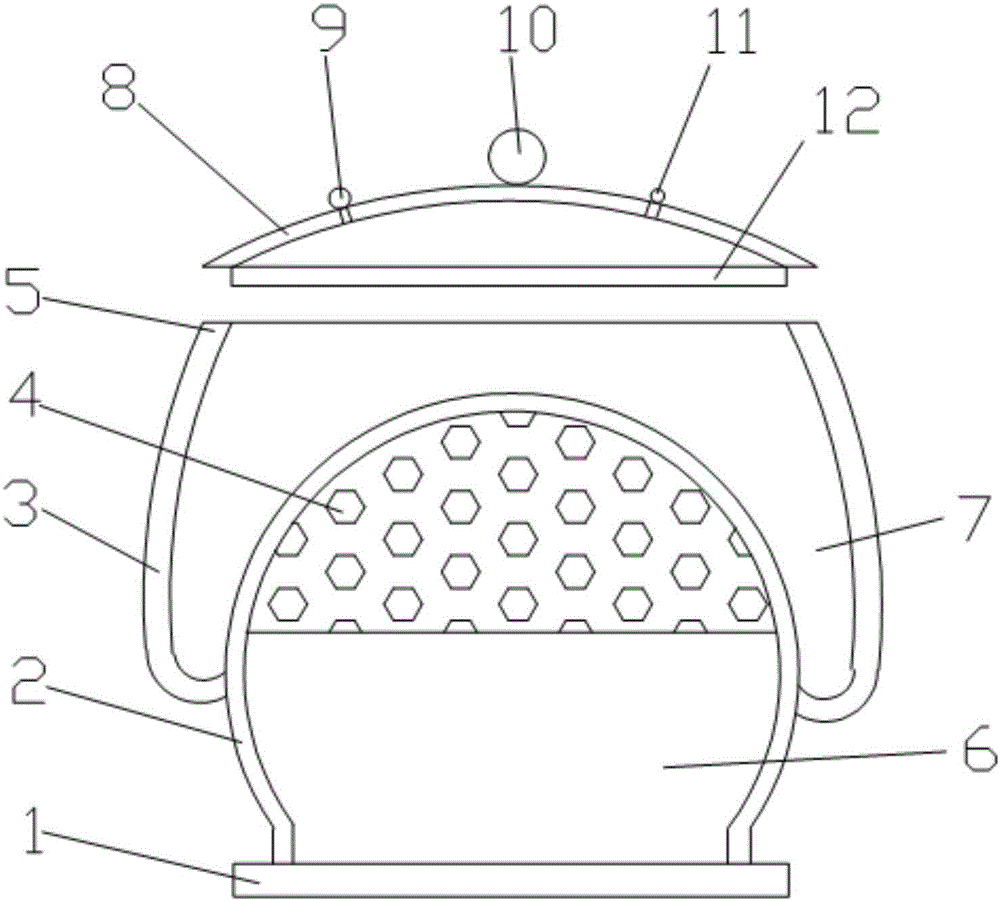

图1为本发明实施例提供的拔火罐的结构示意图；

图2为本发明实施例提供的拔火罐的火罐盖的仰视图。

附图标记说明：

1-火罐沿

2-火罐体

3-外壁

4-通气孔

5-上口

6-内腔

7-外腔

8-火罐盖

9-开关放气阀

10-手持珠

11-安全阀

12-定位凸台

13-密封圈

具体实施方式

为了使本技术领域的人员更好地理解本发明方案，下面结合附图和具体实施方式对本发明作进一步的详细说明。

在一种具体的实施方式中，本发明提供了一种新型拔火罐，采用该拔火罐，操作方便，安全性高，不会对治疗者皮肤造成伤害，能快速实现疗效。请参见图1和图2，该图示出了本发明实施例提供的拔火罐的结构。

本发明实施例提供一种拔火罐，其包括：火罐体2、外壁3和火罐盖8；其中，

所述火罐体2的底部形成有火罐沿1；所述火罐沿1的宽度大于火罐体2的宽度，所述火罐沿1的边角处均平滑过度；所述火罐体2的上部开设有若干通气孔4；所述火罐体2的内部形成有内腔6；

所述外壁3设于所述火罐体2的外围并覆盖住所述通气孔4，所述外壁3的底部与火罐体2密封连接，顶部设置有上口5；所述外壁3与火罐体2之间形成外腔7；

所述火罐盖8盖设于所述上口5；

所述火罐盖8上设置有开关放气阀9和安全阀11。

上述拔火罐结构中，火罐沿1是火罐体2的下口，火罐沿1比火罐体2宽，棱角光滑和皮肤接触。外壁3在火罐体2的外侧，外壁3构成了外层，火罐体2是内层。在火罐体2的上面有通气孔4，通气孔4使得该拔火罐的外腔7和内腔6相通。上口5设置在外壁3的上方。

在火罐盖8上安装有开关放气阀9，开关放气阀9打开时外腔7和外界相通，开关放气阀9关闭时外腔7和外界不通。在火罐盖8上还安装有安全阀11，通过安全阀11可以设定拔火罐内的负压值，如果拔火罐内的负压值超过了设定的负压值则通过安全阀11内的孔通气维持设定拔火罐内的负压值。

优选的，所述火罐盖8的顶部设置有手持机构，以方便操作者拿动、安装和拆卸或罐盖。进一步地，所述手持机构为手持珠10。

请参见图1，所述火罐盖8的底部优选形成有定位凸台12，所述定位凸台12的外径与所述上口5的内径相适配。火罐盖8盖在上口5时，定位凸台12起到定位的作用。

请再结合图2，优选的，所述火罐盖8与上口5接触的部位形成有安装槽(图中未示出)，所述火罐盖8还包括密封圈13，所述密封圈13安装于所述安装槽。设置密封圈13可以起到良好的密封作用，优化治疗效果。

上述火罐体2、外壁3和火罐盖8均优选为玻璃结构。由此便于操作者观察施罐情况。

采用本发明实施例提供的拔火罐的使用过程如下：

首先根据需要设定安全阀11的负压值，拔火罐向上放置，火罐沿1和治疗者的皮肤接触，打开火罐盖8，在外腔7的底部擦拭少量医用酒精或放少许医用可燃物，医用酒精量和医用可燃物的量根据安全和治疗需要而定，将医用酒精或医用可燃物点燃后，将火罐盖8盖上，这样外腔7内的热气将通过通气孔4进入内腔6内部，当拔火罐内的氧气燃烧完或医用酒精或医用可燃物燃烧完后，外腔7内的或自动熄灭，由于有火罐体2的支撑火苗和皮肤不接触，这样将保护了治疗者的安全，当火苗熄灭后拔火罐内部形成负压，当拔火罐内的负压值超过了设定的负压值则通过安全阀11内的孔通气维持设定拔火罐内的负压值，防止拔火罐内的负压值过高对皮肤造成毛细血管过度破裂淤血，失去治疗的作用。

由上述内容可知，本发明提供的拔火罐通过设置火罐体和外壁形成了内腔和外腔结构，将易燃物置于外腔内既可以保证负压的形成，由避免了火苗和皮肤的直接接触，由此保护了治疗者的安全。同时在火罐盖上设置开关放气阀和安全阀，一方面可以方便通放气，减轻治疗者取罐的痛苦；另一方面，当拔火罐内的负压值超过了设定的负压值则通过安全阀内的孔通气维持设定拔火罐内的负压值，防止拔火罐内的负压值过高对皮肤造成毛细血管过度破裂淤血。综上所述，本发明提供的拔火罐具有方便操作，安全性高，不会对治疗者皮肤造成伤害，能快速实现疗效的优点。

以上对本发明所提供的拔火罐进行了详细介绍。本文中应用了具体个例对本发明的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本发明的方法及其核心思想。应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以对本发明进行若干改进和修饰，这些改进和修饰也落入本发明权利要求的保护范围内。
