一种一次性医疗卫生塑料制品的消毒装置的制作方法

本发明涉及一次性医疗卫生塑料制品领域，尤其涉及一种一次性医疗卫生塑料制品的消毒装置。

背景技术：

对于医疗废弃塑料用品的处理方式按照国家现行有关规定必须是在内部集中分类收集、消毒、毁型、检验、包装、运输、集中销毁，销毁的最终方式是焚烧，随着科技的进步和时代的发展，开发和研制一种专门用于废弃的一次性医疗塑料用品的毁形、消毒，并使之完全达到无害化，已成为可能，尤其在当前重点发展循环经济、节能环保的时代，根除医疗废弃塑料用品重复使用，危害人们健康的现象的必要性尤显重要。

现有的消毒装置一般通过清水洗涤（或者高温清水洗涤），此方法无法确保杀灭病毒和病菌，因为有些病菌和病毒即便是在高温情况下也是无法杀灭的，为此我们设计出了一种一次性医疗卫生塑料制品的消毒装置来解决以上问题。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种一次性医疗卫生塑料制品的消毒装置。

为了实现上述目的，本发明采用了如下技术方案：

一种一次性医疗卫生塑料制品的消毒装置，包括消毒箱，所述消毒箱的一侧通过转轴连接有密封门，所述消毒箱的内部设有容纳框，所述容纳框的上侧设有安装在消毒箱内壁上的固定架，所述固定架的下侧垂直设有水管，所述水管远离固定架的一端均设有喷头，固定架的中央设有垂直安装在消毒箱内部的旋转杆，所述旋转杆的下端设有柱形的搅拌杆，且搅拌杆的长度小于容纳框的半径，旋转杆的上端设有驱动电机，驱动电机的一侧设有风机，所述消毒箱得上侧设有容纳腔，风机通过气管延伸至容纳腔内，容纳腔的上侧安装有加热板，容纳腔的下侧设有通知消毒箱内部的气孔，所述容纳框的外侧设有两组十字形的滑动卡杆，且两组滑动卡杆位置对称，消毒箱的两侧内壁上设有与滑动卡杆相配合的滑槽，两组滑槽的上下侧均设有紫外线灯，所述容纳框的下侧设有出水管，所述出水管远离容纳框的一端连接有污水收集箱。

优选的，所述密封门的内侧设有突出的橡胶密封圈，消毒箱上设有与橡胶密封圈相配合的凹槽。

优选的，所述固定架为环形杆。

优选的，所述容纳框的外径略小于消毒箱的宽度。

优选的，所述出水管上设有耐腐蚀的单向阀。

优选的，所述容纳框为圆柱状的镂空框体。

与现有技术相比，本发明的有益效果是：本发明中，利用消毒箱两侧的紫外线灯，杀毒更加彻底，同时通过搅拌杆和搅拌叶的配合，可以避免杀毒死角，水管和吹水管的配合，流动性的清洁塑料制品，清洗更加全面，通过风机和加热板的配合，快速的干燥消毒箱内的塑料制品，装置消毒干燥一体化，减化了操作流程，自动化程度高，消毒彻底且方便，提高了消毒质量和效率。

附图说明

图1为本发明提出的一种一次性医疗卫生塑料制品的消毒装置的结构示意图；

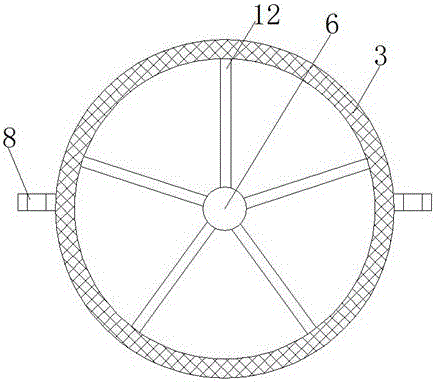

图2为本发明提出的一种一次性医疗卫生塑料制品的消毒装置的内部俯视图。

图中：1消毒箱、2密封门、3容纳框、4固定架、5水管、6旋转杆、7加热板、8滑动卡杆、9紫外线灯、10出水管、11污水收集箱、12搅拌杆。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-2，一种一次性医疗卫生塑料制品的消毒装置，包括消毒箱1，消毒箱1的一侧通过转轴连接有密封门2，密封门2的内侧设有突出的橡胶密封圈，消毒箱1上设有与橡胶密封圈相配合的凹槽，消毒箱1的内部设有容纳框3，容纳框3的外径略小于消毒箱1的宽度，容纳框3为圆柱状的镂空框体,容纳框3的上侧设有安装在消毒箱1内壁上的固定架4，固定架4为环形杆，固定架4的下侧垂直设有水管5，水管5远离固定架4的一端均设有喷头，固定架4的中央设有垂直安装在消毒箱1内部的旋转杆6，旋转杆6的下端设有柱形的搅拌杆12，且搅拌杆12的长度小于容纳框3的半径，旋转杆6的上端设有驱动电机，驱动电机的一侧设有风机，消毒箱1得上侧设有容纳腔，风机通过气管延伸至容纳腔内，容纳腔的上侧安装有加热板7，容纳腔的下侧设有通知消毒箱1内部的气孔，容纳框3的外侧设有两组十字形的滑动卡杆8，且两组滑动卡杆8位置对称，消毒箱1的两侧内壁上设有与滑动卡杆8相配合的滑槽，两组滑槽的上下侧均设有紫外线灯9，容纳框3的下侧设有出水管10，出水管10上设有耐腐蚀的单向阀，出水管10远离容纳框3的一端连接有污水收集箱11，利用消毒箱两侧的紫外线灯，杀毒更加彻底，同时通过搅拌杆和搅拌叶的配合，可以避免杀毒死角，水管和吹水管的配合，流动性的清洁塑料制品，清洗更加全面，通过风机和加热板的配合，快速的干燥消毒箱内的塑料制品，装置消毒干燥一体化，减化了操作流程，自动化程度高，消毒彻底且方便，提高了消毒质量和效率。

工作原理：将塑料制品放入容纳框3内，关闭密封门2，密封圈可以保证消毒箱的密封性，利用消毒箱1两侧的紫外线灯9，对塑料制品进行杀毒，同时启动驱动电机，使旋转杆6带动搅拌杆12转动，可以避免杀毒死角，杀毒更彻底，杀毒结束后，通过水管5向容纳框3内洒水，将塑料制品清洗干净，洗后的污水通过出水管10流入污水收集箱11，再次利用紫外线灯9杀毒，结束后，通过风机和加热板7的配合，向消毒箱1内吹热风，快速的干燥消毒箱1内的塑料制品，装置消毒干燥一体化，减化了操作流程，自动化程度高，消毒彻底且方便，提高了消毒质量和效率。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
