目诊信息采集器的制作方法

本发明实施例涉及电子技术领域，特别涉及一种目诊信息采集器。

背景技术：

随着社会的发展，各领域都在追求人性化的服务产品以满足人们日益增长的需求；其中，在医疗领域中，各类医疗仪器(例如眼科仪器)在医院的检测中发挥着重要作用，它们能够对人体进行分析，从而辅助诊断人员以诊断出疾病。

发明人发现现有的眼科设备存在如下问题：(1)体积较大，不方便携带，使其基本只能在医院中使用，应用场所受限；(2)由于基本只能在医院中使用，故使用的时间受限，不能满足人们实时检测眼睛以预防疾病的需要。

技术实现要素：

本发明实施例的目的在于提供一种目诊信息采集器，体积小且方便携带，使得人们能够实时采集目诊信息，从而使得目诊场所与目诊时间可根据用户需要选择，极大的方便了用户，从而提醒用户随时关注自己的健康状况，以便于疾病的及时发现。

为解决上述技术问题，本发明的实施例提供了一种目诊信息采集器，包括：壳体、处理器、视频采集器以及信息发射器；所述处理器、所述视频采集器以及所述信息发射器均设置于所述壳体；所述处理器连接于所述视频采集器与所述信息发射器；其中，所述处理器控制所述视频采集器采集眼睛的图像。

本发明的实施例相对于现有技术而言，目诊信息采集器包括壳体、处理器、视频采集器以及信息发射器；即，本发明实施例提供的目诊信息采集器中，处理器连接于视频采集器与信息发射器，处理器控制视频采集器采集眼睛的图像，处理器控制信息发射器将眼睛的图像发送至外部连接设备，即，本发明实施例提供的目诊信息采集器体积小且方便携带，替代了现有技术中采用体积较大的眼科设备采集目诊信息的方式，使得目诊场所与目诊时间可根据用户需要选择，极大的方便了用户，从而实现实时采集目诊信息以提醒用户随时关注自己的健康状况，满足了人们实时检测眼睛以便于及时发现疾病的需要。

另外，视频采集器包括摄像头与编码器；所述摄像头连接于所述编码器，且所述摄像头与所述编码器分别连接于所述处理器。本实施例中，提供了视频采集器的一种实现方式。

另外，目诊信息采集器还包括用于连接外部电源的连接器；所述连接器设置在所述壳体上，且所述连接器连接于所述处理器、视频采集器以及信息发射器。本实施例中，通过连接器能够连接外部充电电源以为目诊信息采集器供电，或通过连接器连接外部连接设备以有线传输眼睛的图像至外部连接设备。

另外，目诊信息采集器还包括储能电池；所述储能电池连接于所述处理器、视频采集器以及信息发射器。本实施例中，通过储能电池储存电能，以在一定时间段内脱离外部充电电源为目诊信息采集器供电，保证目诊信息采集器的正常工作。

另外，壳体包括壳本体与环形固定带；所述处理器、所述视频采集器以及所述信息发射器均设置于所述壳本体；所述环形固定带的两端固定在所述壳本体的相对两侧，且用于将所述目诊信息采集器套设在人体的头部，并使所述视频采集器面对所述人体的眼睛。本实施例中，壳体包括环形固定带，使得用户佩戴目诊信息采集器时，环形固定带围在耳朵的上侧，对壳本体起到固定作用。

另外，壳体还包括顶部固定带；所述顶部固定带的两端分别固定在所述环形固定带的两端；当所述目诊信息采集器套设于所述人体的头部时，所述顶部固定带用于贴合于头顶。本实施例中，顶部固定带的设置，使得用户佩戴目诊采集器时，顶部固定带绕过头顶并与头顶接触，从而顶部有一个力作用于前端的壳本体，使得用户的脸部不易产生疲惫感。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作一简单地介绍，显而易见地，下面描述中的附图是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是根据第一实施方式的目诊采集器的结构示意图；

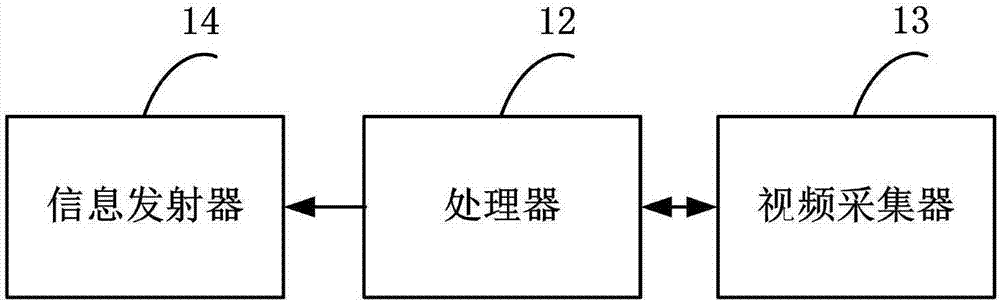

图2是根据第一实施方式的目诊采集器的方框示意图；

图3是根据第二实施方式的目诊采集器的方框示意图。

具体实施方式

为使本发明的目的、技术方案和优点更加清楚，下面将结合附图对本发明的各实施方式进行详细的阐述。然而，本领域的普通技术人员可以理解，在本发明各实施方式中，为了使读者更好地理解本申请而提出了许多技术细节。但是，即使没有这些技术细节和基于以下各实施方式的种种变化和修改，也可以实现本申请所要求保护的技术方案。

本发明的第一实施方式涉及一种目诊信息采集器，如图1、2所示，目诊信息采集器1包括：壳体11、处理器12、视频采集器13以及信息发射器14。

本实施方式中，如图2所示，处理器11、视频采集器12以及信息发射器13均设置于壳体11；处理器11连接于视频采集器12与信息发射器13；其中，处理器11控制视频采集器12采集眼睛的图像，处理器11控制信息发射器13将眼睛的图像发送至外部连接设备。

实际上，本实施例中，处理器12还用于将眼睛的图像进行压缩，并将压缩后的图像发送至信息发射器14。

实际上，本实施例中，目诊信息采集器1还包括电路板，电路板安装在壳体11内；处理器12、视频采集器13以及信息发射器14均安装在电路板上。

本发明的实施例相对于现有技术而言，目诊信息采集器包括壳体、处理器、视频采集器以及信息发射器；即，本发明实施例提供的目诊信息采集器中，处理器连接于视频采集器与信息发射器，处理器控制视频采集器采集眼睛的图像，处理器控制信息发射器将眼睛的图像发送至外部连接设备，即，本发明实施例提供的目诊信息采集器体积小且方便携带，替代了现有技术中采用体积较大的眼科设备采集目诊信息的方式，使得目诊场所与目诊时间可根据用户需要选择，极大的方便了用户，从而实现实时采集目诊信息以提醒用户随时关注自己的健康状况，满足了人们实时检测眼睛以便于及时发现疾病的需要。

本发明的第二实施方式涉及一种目诊信息采集器。第二实施方式在第一实施方式的基础上进行细化，主要细化之处在于，在本发明第二实施方式中，如图3所示，对视频采集器的细化。

本实施方式中，如图3所示，视频采集器13包括摄像头131与编码器132。摄像头131连接于编码器132，摄像头131与编码器132分别连接于处理器12。

本实施例中，目诊信息采集器还包括用于连接外部电源的连接器。连接器设置在壳体11上，且连接器连接于处理器12、视频采集器13以及信息发射器14。

较佳的，本实施例中，目诊信息采集器还包括储能电池。储能电池连接于处理器12、视频采集器13以及信息发射器14。

本发明的实施例相对于第一实施方式而言，提供了视频采集器的一种实现方式；另外，本实施例中，通过连接器能够连接外部充电电源以为目诊信息采集器供电，或通过连接器连接外部连接设备以有线传输眼睛的图像至外部连接设备。通过储能电池储存电能，以在一定时间段内脱离外部充电电源为目诊信息采集器供电，保证目诊信息采集器的正常工作。

本发明的第三实施方式涉及一种目诊信息采集器。第三实施方式在第一实施方式的基础上进行细化，主要细化之处在于：在本发明第三实施方式中，参考图1所示，壳体11包括壳本体111与环形固定带112。

本实施方式中，处理器、视频采集器以及信息发射器均设置于壳本体111；环形固定带112的两端固定在壳本体111的相对两侧，且用于将目诊信息采集器套设在人体的头部，并使视频采集器面对人体的眼睛。

较佳的，本实施例中，壳体11还包括顶部固定带113。顶部固定带113的两端分别固定在环形固定带112的两端；当目诊信息采集器套设于人体的头部时，顶部固定带113用于贴合于头顶。

本实施例中，环形固定带112与壳本体111之间，环形固定带112与顶部固定带113之间，均可以通过卡扣的方式进行固定，连接方式简单，然实际中不限于此，还可以采用其他连接方式。

实际上，本实施例也可以为在第二实施例的基础上细化的方案。

本实施方式相对于第一实施方式而言，壳体包括环形固定带，使得用户佩戴目诊信息采集器时，环形固定带围在耳朵的上侧，对壳本体起到固定作用；并且壳体还包括顶部固定带，使得用户佩戴目诊采集器时，顶部固定带绕过头顶并与头顶接触，从而顶部有一个力作用于前端的壳本体，使得用户的脸部不易产生疲惫感。
