一种交互式视力检测系统及其视力检测方法与流程

本发明涉及视力检测技术领域，具体的说是涉及一种交互式视力检测系统及其视力检测方法。

背景技术：

现有的视力检测方法和系统，一般都需要专业人员的参与下进行单眼或双眼视功能的检测，人工专业流程来检测眼睛疾患，然后提供双眼需要矫正视力到1.0时的一批参数，以作为配眼镜时的参考依据。而现有的灯箱、投影仪、内投或液晶视力表等都是采用上述方法和系统，存在以下不足：

1.视力测试都要指定左眼、右眼或双眼来进行测试，对双眼指定问题，现有的产品一般都是靠人工提示并配合器具遮盖的方法。

2.被测试者一般是单眼视力降低，需要视力矫正参数或确认双眼平衡和舒适，这时需要人工操作验光盘（牛眼）来确认各种参数。

3.没有测试流程提示：现有的产品一般没有测试流程的文字或语音提示，只能让专业人员全程参与了。

4.存在交互性不足：现有的产品一般只是能遥控出视标，应答对错就要人工参与了。

技术实现要素：

针对现有技术中的不足，本发明要解决的技术问题在于提供了一种交互式视力检测系统及其视力检测方法。

为解决上述技术问题，本发明通过以下方案来实现：一种交互式视力检测系统，该交互式视力检测系统包括：

偏振式显示装置和与偏振式显示装置相配套的偏振式眼镜，所述偏振式显示装置显示视标标准图像，视标标准图像包括左视标标准图像、右视标标准图像、双眼视标标准图像；视力测试者戴上偏振式眼镜，利用偏振光原理：

使测试者左眼只能看清左视标标准图像，右眼只能看到空白；

使测试者右眼只能看清右视标标准图像、，左眼只能看到空白；

双眼视标标准图像的显示使测试者双眼同时看清双眼视标标准图像。

进一步的，所述偏振式显示装置包括硬件部分和软件部分；

硬件部分包括：偏振式显示器、支撑偏振式显示器的底座，所述偏振式显示器采用偏振光原理制成的显示屏；所述底座上设置有：中央控制单元及与中央控制单元电路连接的信号收发模块、红外线模块、打印机模块、蓝牙模块、摄像头模块、手势感应模块、存储模块；

所述信号收发模块至少包括wifi模块，用于联网；

所述红外线模块用于探测人体与显示屏的距离，判断是否符合视力测试范围；

所述打印机模块用于打印视力测试结果；

所述摄像头模块与手势感应模块连接，摄像头模块对人体手势摄像，图像信号发送给手势感应模块分析，手势感应模块根据后台视标标准判断手势是否正确；

存储模块用于存储视力测试过程和结果；

软件部分包括：

偏振视标模块，所述偏振视标模块包括视标标准图像显示模块，用于控制图像显示，该视标标准图像显示模块包括：

左眼视标整图模块，显示左视标标准图像；所述左眼视标整图模块包括左眼视力单区标准模块，用于显示某一视力值的多个测试符号，该左眼视力单区标准模块能够整排逐一显示；所述左眼视力单区标准模块包括左眼视标单一模块，所述左眼视标单一模块能够单独逐一显示；

右眼视标整图模块，显示右视标标准图像；所述右眼视标整图模块包括右眼视力单区标准模块，用于显示某一视力值的多个测试符号，该右眼视力单区标准模块能够整排逐一显示；所述右眼视力单区标准模块包括右眼视标单一模块，所述右眼视标单一模块能够单独逐一显示；

双眼视标整图模块，包括双眼视标标准图像、双眼视标单一模块，双眼能够看得到图像，双眼视标整图模块是测试者戴上矫正眼镜后，双眼观看图像是否清晰。

进一步的，所述左眼视标整图模块、右眼视标整图模块、双眼视标整图模块各自带有视力矫正图像模块。

进一步的，所述视力矫正图像模块针对裸眼0.05以上的视力显示图像，测试者根据矫正镜片观看视力矫正图像自述清晰度，以选择合适的镜片。

进一步的，该交互式视力检测系统还包括电动验光盘，验光盘设置有镜片转盘，镜片转盘上设置有可替换的近视镜片。

进一步的，所述视力检测还配有遥控设备，该遥控设备用于遥控偏振式显示装置的视标标准图像，该遥控设备至少包括遥控器、移动终端，移动终端至少包括智能手机、平板电脑；

遥控设备控制视标标准图像内的各模块切换，并对各模块内的视标符号进行方向遥控键按压，视标标准图像的后台模块对按压结果进行判断，进而整合视力检测结果。

一种交互式视力检测系统的视力检测方法，该视力检测方法包括以下步骤：

步骤一，启动偏振式显示装置和偏振式眼镜，测试者戴上偏振式眼镜，站于显示器的正前方；

步骤二，打开偏振视标模块，通过按键式控制模块的按键选择左视标标准图像，左眼能够看到左视标标准图像，右眼完全空白，测试者判断并选择最接近的左眼视力单区标准模块，然后再选取任意一个左眼视标单一模块的图像进行显示，根据视标符号显示的方向，手对着摄像头向该视标符号的显示方向划动，手势感应模块感应手势的方向，并判断测试者的手势正确或错误，并存储于存储模块；

步骤三，通过切换左眼视力单区标准模块多次测试左眼视力，偏振视标模块通过测试者的正确率来判断测试者的视力，并将测试结果发送至中央控制单元，中央控制单元依据结果判断视力大小，并给出相应的配镜信息，将信息存储，并提示是否打印，确定打印后，中央控制单元将信息发送给打印机模块，打印机模块打印测试结果；

步骤四，右眼测试需要切换到右眼视标整图模块进行测试，其与左眼测试过程相同；

步骤五，摘除偏振式眼镜，换上电动验光盘，测试者依据步骤一至步骤四的测试结果，通过中央控制单元给出的配镜信息，在电动验光盘选择镜片的范围，将偏振式显示装置的图像切换成视力矫正图像模块，视力矫正图像模块能够显示左偏振图像、右偏振图像、双眼视力图像，通过旋转验光盘上的镜片、并根据测试者的口述清晰度，来选择合适的镜片；

步骤六，配镜片。

相对于现有技术，本发明的有益效果是：本发明交互式视力检测系统的目的是针对视力检测方法和系统存在的不足，提供一种交互式视力检测的方法和系统，它可以指定左眼、右眼或双眼来进行测试，具体做法是：被测试者戴上偏振眼镜，投放视标的显示器显示偏振视标，根据偏振眼镜左右眼镜片不同而能过滤不同的偏振光的原理，可以让左视标让左眼看到、右视标让右眼看到，而双眼视标让双眼都看到，这样就达到了指定左眼、右眼或双眼来进行测试的目的；同时这种方法还不需要遮盖人的左右眼，这是一种比遮盖更自然的视力检测方法；这就使本系统有了单眼和双眼定位测试能力。

附图说明

图1为本发明偏振式显示装置结构示意图；

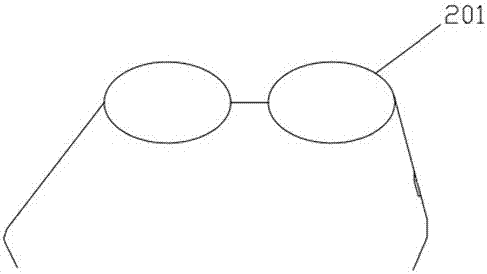

图2为本发明偏振式眼镜示意图；

图3为本发明偏振式显示装置的左眼、右眼、双眼显示效果示意图；

图4为本发明偏振式显示装置原理框图；

图5为本发明左眼视标整图模块示意图；

图6为本发明右眼视标整图模块示意图。

具体实施方式

下面结合附图对本发明的优选实施例进行详细阐述，以使本发明的优点和特征能更易于被本领域技术人员理解，从而对本发明的保护范围做出更为清楚明确的界定。

请参照附图1-6，本发明的1.一种交互式视力检测系统，其特征在于，该交互式视力检测系统包括：

偏振式显示装置101和与偏振式显示装置相配套的偏振式眼镜201，所述偏振式显示装置显示视标标准图像，视标标准图像包括左视标标准图像501、右视标标准图像503、双眼视标标准图像502；视力测试者戴上偏振式眼镜，利用偏振光原理：

使测试者左眼只能看清左视标标准图像501，右眼只能看到空白；

使测试者右眼只能看清右视标标准图像503、，左眼只能看到空白；

双眼视标标准图像502的显示使测试者双眼同时看清双眼视标标准图像。

2.根据权利要求1所述的一种交互式视力检测系统，其特征在于：所述偏振式显示装置包括硬件部分和软件部分；

硬件部分包括：偏振式显示器101、支撑偏振式显示器101的底座，所述偏振式显示器101采用偏振光原理制成的显示屏；所述底座上设置有：中央控制单元104及与中央控制单元104电路连接的信号收发模块103、红外线模块102、打印机模块105、蓝牙模块、摄像头模块107、手势感应模块106、存储模块；

所述信号收发模块103至少包括wifi模块，用于联网；

所述红外线模块102用于探测人体与显示屏的距离，判断是否符合视力测试范围；

所述打印机模块105用于打印视力测试结果；

所述摄像头模块107与手势感应模块106连接，摄像头模块107对人体手势摄像，图像信号发送给手势感应模块106分析，手势感应模块106根据后台视标标准判断手势是否正确；

存储模块用于存储视力测试过程和结果；

软件部分包括：

偏振视标模块，所述偏振视标模块包括视标标准图像显示模块，用于控制图像显示，该视标标准图像显示模块包括：

左眼视标整图模块301，显示左视标标准图像501；所述左眼视标整图模块301包括左眼视力单区标准模块302，用于显示某一视力值的多个测试符号，该左眼视力单区标准模块302能够整排逐一显示；所述左眼视力单区标准模块302包括左眼视标单一模块303，所述左眼视标单一模块303能够单独逐一显示；

右眼视标整图模块401，显示右视标标准图像503；所述右眼视标整图模块401包括右眼视力单区标准模块402，用于显示某一视力值的多个测试符号，该右眼视力单区标准模块402能够整排逐一显示；所述右眼视力单区标准模块402包括右眼视标单一模块，所述右眼视标单一模块能够单独逐一显示；

双眼视标整图模块，包括双眼视标标准图像502、双眼视标单一模块，双眼能够看得到图像，双眼视标整图模块是测试者戴上矫正眼镜后，双眼观看图像是否清晰。

所述左眼视标整图模块301、右眼视标整图模块401、双眼视标整图模块各自带有视力矫正图像模块。

所述视力矫正图像模块针对裸眼0.05以上的视力显示图像，测试者根据矫正镜片观看视力矫正图像自述清晰度，以选择合适的镜片。

该交互式视力检测系统还包括电动验光盘，验光盘设置有镜片转盘，镜片转盘上设置有可替换的近视镜片。

所述视力检测还配有遥控设备，该遥控设备用于遥控偏振式显示装置的视标标准图像，该遥控设备至少包括遥控器、移动终端，移动终端至少包括智能手机、平板电脑；

遥控设备控制视标标准图像内的各模块切换，并对各模块内的视标符号进行方向遥控键按压，视标标准图像的后台模块对按压结果进行判断，进而整合视力检测结果。

一种交互式视力检测系统的视力检测方法，该视力检测方法包括以下步骤：

步骤一，启动偏振式显示装置101和偏振式眼镜201，测试者戴上偏振式眼镜201，站于显示器的正前方；

步骤二，打开偏振视标模块，通过按键式控制模块202的按键选择左视标标准图像501，左眼能够看到左视标标准图像501，右眼完全空白，测试者判断并选择最接近的左眼视力单区标准模块302，然后再选取任意一个左眼视标单一模块303的图像进行显示，根据视标符号显示的方向，手对着摄像头向该视标符号的显示方向划动，手势感应模块106感应手势的方向，并判断测试者的手势正确或错误，并存储于存储模块；

步骤三，通过切换左眼视力单区标准模块302多次测试左眼视力，偏振视标模块通过测试者的正确率来判断测试者的视力，并将测试结果发送至中央控制单元104，中央控制单元104依据结果判断视力大小，并给出相应的配镜信息，将信息存储，并提示是否打印，确定打印后，中央控制单元104将信息发送给打印机模块105，打印机模块105打印测试结果；

步骤四，右眼测试需要切换到右眼视标整图模块401进行测试，其与左眼测试过程相同；

步骤五，摘除偏振式眼镜，换上电动验光盘，测试者依据步骤一至步骤四的测试结果，通过中央控制单元104给出的配镜信息，在电动验光盘选择镜片的范围，将偏振式显示装置101的图像切换成视力矫正图像模块，视力矫正图像模块能够显示左偏振图像、右偏振图像、双眼视力图像，通过旋转验光盘上的镜片、并根据测试者的口述清晰度，来选择合适的镜片；

步骤六，配镜片。

本发明交互式视力检测系统的目的是针对视力检测方法和系统存在的不足，提供一种交互式视力检测的方法和系统，它可以指定左眼、右眼或双眼来进行测试，具体做法是：被测试者戴上偏振眼镜，投放视标的显示器显示偏振视标，根据偏振眼镜左右眼镜片不同而能过滤不同的偏振光的原理，可以让左视标让左眼看到、右视标让右眼看到，而双眼视标让双眼都看到，这样就达到了指定左眼、右眼或双眼来进行测试的目的；同时这种方法还不需要遮盖人的左右眼，这是一种比遮盖更自然的视力检测方法；这就使本系统有了单眼和双眼定位测试能力。

以上所述仅为本发明的优选实施方式，并非因此限制本发明的专利范围，凡是利用本发明说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本发明的专利保护范围内。
