一种负气压式牙龈按摩器的制作方法

本发明涉及牙龈按摩器技术领域，特别是涉及一种负气压式牙龈按摩器。

背景技术：

牙龈按摩器作为一种牙齿护理的专用产品，采用机械按摩头直接接触牙龈的方式对牙龈表面进行按压，通过调节机械按摩头的按压力度及按压频率来适应不同按摩要求，达到对口腔牙龈内、外侧进行按摩，防止牙龈萎缩而造成牙齿松动等牙齿病变。

现有的牙龈按摩器采用柱状按摩头对牙龈进行往复式机械振动按压，通过调节柱状按摩头的往返频率来调节柱状按摩头对牙龈的按压程度。而且，现有的柱状按摩头牙龈按摩器，只能对牙龈的局部进行按摩，不能在同一时间对整体的牙龈进行均匀的按摩，导致局部按摩会产生局部的麻木感，无法得到整体按摩一致的舒适体验，在使用过程中口腔不能处于闭合状态，造成口腔疲劳，在使用柱状按摩头对牙龈按摩的过程中，口腔产生的污物无法自动排除，破坏使用者的心里舒适体验感，同时对柱状按摩头的清洗、清洁困难、繁琐。

技术实现要素：

本发明是为了解决现有技术中的不足而完成的，本发明的目的是提供一种负气压式牙龈按摩器，其操作简便、携带方便和防水防尘，能够为牙龈提供均匀的按摩，提升用户使用舒适度，从而有效保护牙齿健康。

本发明的一种负气压式牙龈按摩器，包括用于对牙龈进行按摩的牙托装置、用于产生负压与气体补偿的控制装置和用于为控制装置供电的供电装置，所述牙托装置可解除式位于口腔内且可拆卸固定于所述控制装置前端部，所述控制装置与所述牙托装置连通，所述供电装置可解除式电连接于所述控制装置后端部，所述牙托装置侧面与牙龈可解除式相抵或远离。

本发明的一种负气压式牙龈按摩器还可以是：

所述控制装置包括控制器、负压装置和气体补偿装置，所述控制器可拆卸固定于机芯外壳左侧部，所述负压装置可拆卸固定于所述机芯外壳内，所述气体补偿装置可拆卸固定于所述机芯外壳右侧部，所述控制器分别与所述负压装置和所述气体补偿装置电连接，所述负压装置和所述气体补偿装置分别通过导气枢与所述牙托装置连通。

所述负压装置包括用于产生负压的负压泵，所述负压泵上设有负压泵进气口和负压泵出气口，所述负压泵与所述控制器电连接，所述导气枢包括第一导气枢连接口和第二导气枢连接口，所述负压泵进气口通过所述第一导气枢连接口与所述牙托装置连通，所述负压泵出气口与所述第二导气枢连接口连通。

所述气体补偿装置包括气阀和气管，所述气阀与所述控制器电连接，所述气阀位于所述气管的下部，所述气管下端与所述气阀连通，所述导气枢还包括导气枢气体补偿孔，所述气管上端与位于所述机芯外壳上的外壳补偿管连通，所述外壳补偿管与所述导气枢气体补偿孔连通，所述导气枢补偿孔通过位于所述导气枢上的导气枢通孔与所述牙托装置连通。

所述牙托装置包括牙托本体，所述牙托本体可解除式位于口腔内且通过牙托连接头可拆卸固定于所述控制装置前端部，所述牙托本体侧面与所述牙龈可解除式相抵或远离。

所述牙托连接头内设有分离式的口水收集器，所述口水收集器可拆卸固定于所述牙托连接头内，所述口水收集器与口腔连通。

所述供电装置包括充电电池和无线充电耦合圈，所述充电电池和所述无线充电耦合圈与所述控制装置电连接，所述无线充电耦合圈位于所述充电电池下部。

所述供电装置还包括充电装置，所述充电装置包括充电座、连接线、电源插头和充电定位柱，所述连接线一端电连接于所述电源插头上，所述连接线另一端电连接于所述充电座上，所述充电定位柱可拆卸固定于所述充电座中心，所述控制装置通过所述充电定位柱可解除式电连接于所述充电座上，所述电源插头可解除式电连接于插销上。

所述控制器上设有按钮，所述按钮电连接于所述控制装置上。

所述控制器上还设有指示灯，所述指示灯位于所述按钮的左侧或右侧，所述指示灯电连接于所述控制装置上。

本发明的一种负气压式牙龈按摩器，包括用于对牙龈进行按摩的牙托装置、用于产生负压与气体补偿的控制装置和用于为控制装置供电的供电装置，所述牙托装置可解除式位于口腔内且可拆卸固定于所述控制装置前端部，所述控制装置与所述牙托装置连通，所述供电装置可解除式电连接于所述控制装置后端部，所述牙托装置侧面与牙龈可解除式相抵或远离。这样，由牙托装置、控制装置和供电装置组成本发明的牙龈按摩器，控制装置能够产生气体负压与气体补偿的循环工作方式，形成呼吸的按摩方式，从而对牙龈产生空气对流的气流按摩，将牙托装置放置在口腔内，并且牙托装置在控制装置的作用下，牙托装置对牙龈进行有节奏的柔性按压的双重按摩。使用时，由供电装置为控制装置供电，然后将牙托装置放入口腔内，闭上嘴巴，使口腔形成封闭空间，控制装置启动后，首先通过产生负压的控制装置将口腔内气体抽出，使牙托装置吸附在牙龈上，然后通过产生补偿气体的控制装置为口腔内提供补偿气体，使口腔内气压与外界一致，此时，牙托装置由原先的吸附在牙龈上的状态改变为远离牙龈状态，通过控制装置周而复始的工作，对牙龈进行有节奏的按摩。按摩完成后，从口腔内取出牙托装置，然后将控制装置与牙托装置拆解下来，对牙托装置进行清洗清洁的工作。本发明的一种负气压式牙龈按摩器，相对于现有技术而言具有的优点是：其操作简便、携带方便和防水防尘，能够为牙龈提供均匀的按摩，提升用户使用舒适度，从而有效保护牙齿健康。

附图说明

图1是本发明的一种负气压式牙龈按摩器的整体结构示意图。

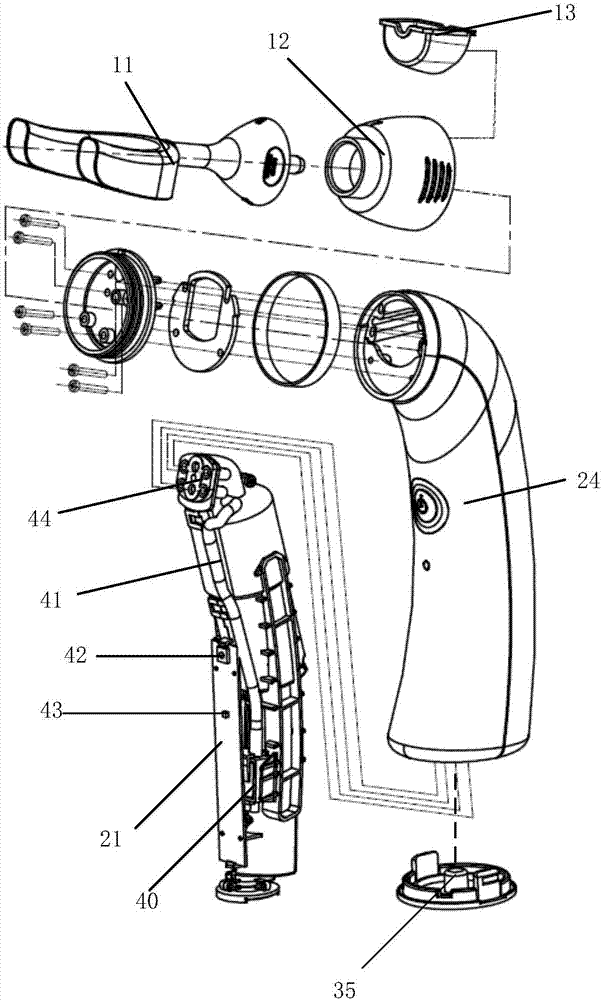

图2是本发明的另一种负气压式牙龈按摩器的分解结构示意图。

图3是本发明的一种负气压式牙龈按摩器的机芯内部结构示意图。

图4是本发明一种负气压式牙龈按摩器的机芯内部分解结构示意图。

图5是本发明一种负气压式牙龈按摩器的导气枢的结构示意图。

图6是本发明一种负气压式牙龈按摩器的控制器的结构示意图。

图7是本发明一种负气压式牙龈按摩器的负压泵的结构示意图。

图8是本发明一种负气压式牙龈按摩器的充电装置的结构示意图。

图9是本发明一种负气压式牙龈按摩器的机芯外壳的分解结构示意图。

图10是本发明一种负气压式牙龈按摩器的工作原理图。

图号说明

1…牙托装置

11…牙托本体12…牙托连接头13…口水收集器

3…充电装置31…充电座32…连接线

33…电源插头34…充电定位柱35…盲孔

21…控制器22…负压装置23…气体补偿装置

24…机芯外壳25…负压泵26…负压泵进气口

27…负压泵出气口28…第一导气枢连接口29…第二导气枢连接口

30…导气枢气体补偿孔40…气阀41…气管

42…按钮43…指示灯44…导气枢

45…充电电池46…控制装置47…外壳补偿管

具体实施方式

下面结合附图的图1至图10对本发明的一种负气压式牙龈按摩器作进一步详细说明。

本发明的一种负气压式牙龈按摩器，请参考图1-10，包括用于对牙龈进行按摩的牙托装置1、用于产生负压与气体补偿的控制装置和用于为控制装置供电的供电装置，所述牙托装置1可解除式位于口腔内且可拆卸固定于所述控制装置前端部，所述控制装置与所述牙托装置1连通，所述供电装置可解除式电连接于所述控制装置后端部，所述牙托装置1侧面与牙龈可解除式相抵或远离。这样，由牙托装置1、控制装置和供电装置组成本发明的牙龈按摩器，控制装置能够产生气体负压与气体补偿的循环工作方式，形成呼吸的按摩方式，从而对牙龈产生空气对流的气流按摩，将牙托装置1放置在口腔内，并且牙托装置1在控制装置的作用下，牙托装置1对牙龈进行有节奏的柔性按压的双重按摩。使用时，由供电装置为控制装置供电，然后将牙托装置1放入口腔内，闭上嘴巴，使口腔形成封闭空间，控制装置启动后，首先通过产生负压的控制装置将口腔内气体抽出，使牙托装置1吸附在牙龈上，然后通过产生补偿气体的控制装置为口腔内提供补偿气体，使口腔内气压与外界一致，此时，牙托装置1由原先的吸附在牙龈上的状态改变为远离牙龈状态，通过控制装置周而复始的工作，对牙龈进行有节奏的按摩。按摩完成后，从口腔内取出牙托装置1，然后将控制装置与牙托装置1拆解下来，对牙托装置1进行清洗清洁的工作。本发明的一种负气压式牙龈按摩器，相对于现有技术而言具有的优点是：其操作简便、携带方便和防水防尘，能够为牙龈提供均匀的按摩，提升用户使用舒适度，从而有效保护牙齿健康。

本发明的一种负气压式牙龈按摩器，请参考图1-10，在前面描述的技术方案的基础上还可以是：所述控制装置包括控制器21、负压装置22和气体补偿装置23，所述控制器21可拆卸固定于机芯外壳24左侧部，所述负压装置22可拆卸固定于所述机芯外壳24内，所述气体补偿装置23可拆卸固定于所述机芯外壳24右侧部，所述控制器21分别与所述负压装置22和所述气体补偿装置23电连接，所述负压装置22和所述气体补偿装置23分别通过导气枢与所述牙托装置1连通。这样，控制器21用来控制负压装置22和气体补偿装置23，将牙托装置1放置在口腔内后，闭上嘴巴，使口腔形成封闭的空间，控制器21控制负压装置22启动，负压装置22通过导气枢与牙托装置1连通，利用负压装置22将口腔内气体排除，使口腔内处于负压状态，然后控制器21再启动气体补偿装置23，气体补偿装置23通过导气枢连通牙托装置1，并为口腔内补偿气体，使口腔内的压力与外界压力一致，控制器21再次关闭气体补偿装置23，开启负压装置22，周而复始的工作，使口腔内处于吸气充气吸气充气的过程，产生气体负压与气体补偿的循环工作方式，形成呼吸的按摩方式，从而对牙龈产生空气对流的气流按摩，从而达到利用牙托装置1对牙龈进行有节奏的气流式按摩。进一步的优选方案是：所述负压装置22包括用于产生负压的负压泵25，所述负压泵25与所述控制器21电连接，所述负压泵25上设有负压泵进气口26和负压泵进气口27，所述导气枢包括第一导气枢连接口28和第二导气枢连接口29，所述负压泵进气口26通过所述第一导气枢连接口28与所述牙托装置1连通，所述第二导气枢连接口29与所述负压泵进气口27连通。这样，负压装置22可以为负压泵25，控制器21与负压泵25电连接，负压泵25上设有负压泵进气口26和负压泵进气口27，负压泵进气口26通过第一导气枢连接口28与牙托装置1连通，第二导气枢连接口29与所述负压泵进气口27连通，控制器21启动负压泵25后，将口腔内气体依次通过第一导气枢连接口28、负压泵进气口26、负压泵进气口27和第二导气枢连接口29排出，使口腔内处于真空状态，也就是呼吸的单个吸的过程，此时牙托装置1与牙龈相抵。第一导气枢连接口28与第二导气枢连接口29不是通路。然后控制器21关闭负压泵25，启动气体补偿装置23，并通过气体补偿装置23为此时处于真空状态下的口腔进行气体补偿，使口腔内气压与外界一致。进一步的优选方案是：所述气体补偿装置23包括气阀40和气管41，所述气阀40与所述控制器21电连接，所述气阀40位于所述气管41的下部，所述气管41下端与所述气阀40连通，所述导气枢还包括导气枢气体补偿孔30，所述气管41上端与位于所述机芯外壳24上的外壳补偿管47连通，所述外壳补偿管47与所述导气枢气体补偿孔30连通，所述导气枢补偿孔通过位于所述导气枢上的导气枢通孔与所述牙托装置1连通。这样，通过气体补偿装置23为口腔内补偿气体，气体补偿装置23包括气管41和气阀40，气阀40与控制器21电连接，控制器21启动气阀40后，通过气管41将补偿气体通过导气枢气体补偿孔30进入到牙托装置1中，从而为口腔内提供补偿气体，补偿气体也就是呼吸的呼的过程，使口腔内的负气压状态/真空状态与外界的气压一致，并使牙托装置1与牙龈远离，从而使牙托装置1在口腔内气压交替变化产生气流的按摩。

本发明的一种负气压式牙龈按摩器，请参考图1-10，在前面描述的技术方案的基础上还可以是：所述牙托装置1包括牙托本体11，所述牙托本体11可解除式位于口腔内且通过牙托连接头12可拆卸固定于所述控制装置前端部，所述牙托本体11侧面与所述牙龈可解除式相抵或远离。这样，将牙托本体11压入到牙托连接头12上，将牙托本体11放入口腔内，牙托本体11与牙齿咬合，并合拢上下唇，控制装置启动后，牙托本体11开始有节奏的对牙龈进行按摩，按摩完成后，从口腔内取出牙托本体11，然后将控制装置与牙托连接头12拆解下来，对牙托连接头12进行清洗清洁的工作。进一步的优选方案是：所述牙托连接头12内设有分离式的口水收集器13，所述口水收集器13可拆卸固定于所述牙托连接头12内，所述口水收集器13与口腔连通。这样，将牙托本体11放入口腔并咬合上下唇，启动后，控制器21作用负压泵25开始工作，此时口腔的气体(含口水)通过牙托连接头12到达口水收集器13处，口水会留在口水收集器13内，气体继续前行，并通过负压泵进气口27排出口腔内的气体，此时，口腔内处于真空状态；然后控制器21作用气阀40开始工作，由于口腔内与外界的气压有压力差，外界的空气经过气管41进入到牙托本体11内，然后到达口腔，完成口腔内的气体补偿，使口腔内的压力与外界一致，然后控制器21关闭气阀40，开启负压泵25，一直周而复始工作，即产生呼吸的气压频率并产生气流按摩，同时交变的负气压使牙托装置1接触牙龈的围边与牙龈产生交变的柔性的按压，从而实现负气压式的按摩效果。直到用户关闭按摩器为止，从而使用户在按摩时享受到气流式和接触式的双重按摩，提高用户舒适性。还可以是：所述供电装置包括充电电池和无线充电耦合圈，所述充电电池和所述无线充电耦合圈与所述控制装置电连接，所述无线充电耦合圈位于所述充电电池下部。这样，供电装置为充电电池或一次性电池，通过无线充电耦合圈为充电电池进行充电，然后通过充电电池为控制装置提供电源，从而使牙龈按摩器可以正常的工作。进一步的优选方案是：所述供电装置还包括充电装置3，所述充电装置3包括充电座31、连接线32、电源插头33和充电定位柱34，所述连接线32一端电连接于所述电源插头33上，所述连接线32另一端电连接于所述充电座31上，所述充电定位柱34可拆卸固定于所述充电座31中心，所述控制装置通过所述充电定位柱34可解除式电连接于所述充电座31上，所述电源插头33可解除式电连接于插销上。这样，供电装置也可以是外置的充电装置3，例如包括充电座31、连接线32、电源插头33和充电定位柱34，如果按摩器电量不足时，可以通过充电装置3为按摩器进行充电，将控制装置底部安装到充电定位柱34上，将电源插头33插入插销上，从而对按摩器进行充电，使它可以正常工作。也可以在控制装置底部设置盲孔35，为按摩器充电时，将充电定位柱34放入到盲孔35中，使按摩器可以很好的定位充电，提高用户操作便利性和安全性。

本发明的一种负气压式牙龈按摩器，请参考图1-10，在前面描述的技术方案的基础上还可以是：所述控制器21上设有按钮42，所述按钮42电连接于所述控制装置上。这样，在控制器21上设置按钮42，使用时，用户按下按钮42，按摩器进行工作，再次按下按钮42，按摩器停止工作。同时用户也可以通过按下按钮42的次数，来设定按摩频率，用户可以根据自己的需求来设定不同的按摩频率，从而提高用户使用便利性和舒适性。还可以是：所述控制器21上还设有指示灯43，所述指示灯43位于所述按钮42的左侧或右侧，所述指示灯43电连接于所述控制装置上。这样，在控制器21上设置指示灯43，一方面可以通过指示灯43来知道按摩器目前处于工作状态；另一方面用户也可以根据按钮42按下的次数来观察指示灯43闪烁次数来设定按摩频率，进一步的为用户提供便利性。

上述仅对本发明中的几种具体实施例加以说明，但并不能作为本发明的保护范围，凡是依据本发明中的设计精神所作出的等效变化或修饰或等比例放大或缩小等，均应认为落入本发明的保护范围。
