无级调节关节组件及艾灸仪和方法与流程

本发明涉及一种无级调节关节组件及艾灸仪和方法。

背景技术：

近几年由于中医养生文化重新兴起，人们开始重视具有神奇疗效的艾灸养生疗法。不仅因为艾灸养生疗法在国内有着极好的群众基础和文化背景，而且有着很好的市场发展前景，也日益成为保健养生行业的主导。艾灸具有养生保健的作用，用灸法预防疾病，延年益寿，在我国已有数千年的历史。所谓艾灸养生疗法，是利用艾叶作原料，制成艾绒，在一定的穴位上，用各种不同的方法燃烧，直接或间接地施以适当温热刺激，通过经络的传导作用而达到治病和保健目的的一种方法。艾灸具有温阳补气、祛寒止痛、补虚固脱、温经通络、消瘀散结、补中益气的作用，可以广泛用于内科、外科、妇科、儿科、五官科疾病，尤其对乳腺炎、前列腺炎、肩周炎、盆腔炎、颈椎病、糖尿病等有特效。

现有艾灸养生疗法是通过艾灸仪来实现，其通常包括艾灸仪支架、和设置在艾灸仪支架顶端的艾灸头，艾灸仪支架包括两个以上的支撑杆，相邻两个支撑杆之间通过关节组件活动连接，通过关节组件可以调整艾灸头所处的位置实现艾灸头的多角度运动，以此达到使用效果；然而现有技术中，关节组件虽然能够实现角度的有限调节，但不能实现随时定位停、上下都随机停，使用不方便，无法实现单级180度以上大范围角度调节，使用效果较差。

由此有必要提出一种无级调节关节组件及艾灸仪，以彻底解决上述问题。

技术实现要素：

本发明目的是：提供一种无级调节关节组件及艾灸仪和方法，能实现随时定位停、上下都随机停，使用方便且效果好，实现单级180度以上大范围角度调节，可靠性高。

本发明的第一技术方案是：一种无级调节关节组件，其包括：第一转轴臂、相对第一转轴臂绕同一轴心转动的第二转轴臂、轴向设置在第一转轴臂和第二转轴臂之间并可相对第一转轴臂往复移动的离合单元、以及向离合单元提供轴向弹力的弹性件，其中所述第二转轴臂设置有内齿圈，而所述离合单元则设置有可与内齿圈配合锁紧的外齿圈。

在上述技术方案的基础上，进一步包括如下附属技术方案：

所述内齿圈或外齿圈的齿数在30-120个。

所述第二转轴臂相对第一转轴臂的旋转角度范围为0-300度。

所述离合单元包括基部、位于基部中心且轴向延伸的轴心部、以及穿过基部的若干个导向孔，其中所述外齿圈设置在基部的外缘。

所述第一转轴臂包括外型相匹配并扣合连接的第一、二半臂件，其中第一半臂件包括第一圆形部、与第一圆形部相连且延伸方向与第一圆形部中心相垂直的第一半圆柱体；第二半臂件包括第二圆形部、与第二圆形部相连且延伸方向与第二圆形部中心相垂直的第二半圆柱体。

所述第一圆形部包括允许轴心部穿过的穿孔、设置在穿孔周围的固定孔，而第二圆形部则包括收容弹性件的收容槽、以及设置在收容槽周围且与固定孔相对应设置的若干个导向柱，其中所述导向柱穿过相应的导向孔。

所述第二转轴臂包括外型相匹配并扣合连接的第三、四半臂件，其中第三或第四半臂件均包括环形部、与环形部相连且延伸方向与环形部中心相垂直的第三或第四半圆柱体；其中环形部具有中心孔，而所述内齿圈位于该中心孔的外侧。

本发明的第二技术方案是：一种艾灸仪，其包括如下步骤：艾灸仪支架、设置在艾灸仪支架底端的基座、以及设置在艾灸仪支架顶端的艾灸头，其中艾灸仪支架包括两个以上的支撑杆，该艾灸仪支架进一步包括位于相邻两支撑杆之间的无级调节关节组件，该无级调节关节组件包括与第一支撑杆相连接的第一转轴臂、相对第一转轴臂绕同一轴心转动且与第二支撑杆连接的第二转轴臂、轴向设置在第一转轴臂和第二转轴臂之间并可往复移动的离合单元、以及向离合单元提供轴向弹力的弹性件，其中所述第二转轴臂设置有内齿圈，而所述离合单元则设置有可与内齿圈配合锁紧的外齿圈。

优选地，所述离合单元包括基部、位于基部中心且轴向延伸的轴心部、以及穿过基部的若干个导向孔，其中所述外齿圈设置在基部的外缘；所述第一转轴臂包括外型相匹配并扣合连接的第一、二半臂件，其中第一半臂件包括第一圆形部、与第一圆形部相连且延伸方向与第一圆形部中心相垂直的第一半圆柱体；第二半臂件包括第二圆形部、与第二圆形部相连且延伸方向与第二圆形部中心相垂直的第二半圆柱体；所述第一圆形部包括允许轴心部穿过的穿孔、设置在穿孔周围的固定孔，而第二圆形部则包括收容弹性件的收容槽、以及设置在收容槽周围且与固定孔相对应设置的若干个导向柱，其中所述导向柱穿过相应的导向孔；所述第二转轴臂包括外型相匹配并扣合连接的第三、四半臂件，其中第三或第四半臂件均包括环形部、与环形部相连且延伸方向与环形部中心相垂直的第三或第四半圆柱体；其中环形部具有中心孔，而所述内齿圈位于该中心孔的外侧。

本发明的第三技术方案是：一种无级调节关节方法，其包括如下步骤：

s1：先提供一离合单元，该离合单元设置有轴心部、和位于轴心部外侧的外齿圈；

s2：再提供第一转轴臂和弹性件，其中弹性件轴向位于离合单元和第一转轴臂之间，而离合单元相对第一转轴臂往复移动；

s3：接着提供相对第一转轴臂绕同一轴心转动的第二转轴臂，其中所述第一转轴臂或第二转轴臂设置有与外齿圈配合锁紧的内齿圈；

s4：用户调节时，轴向摁住轴心部压迫弹性件受力，迫使离合单元的外齿圈解除与内齿圈的锁紧；

s5：当用户撤销力时，弹性件恢复形变，离合单元的外齿圈与内齿圈进行锁紧配合。

本发明优点是：能实现随时定位停、上下都随机停，使用方便且效果好，实现单级180度以上大范围角度调节，可靠性高。

附图说明

下面结合附图及实施例对本发明作进一步描述：

图1是本发明第一实施例的分解图。

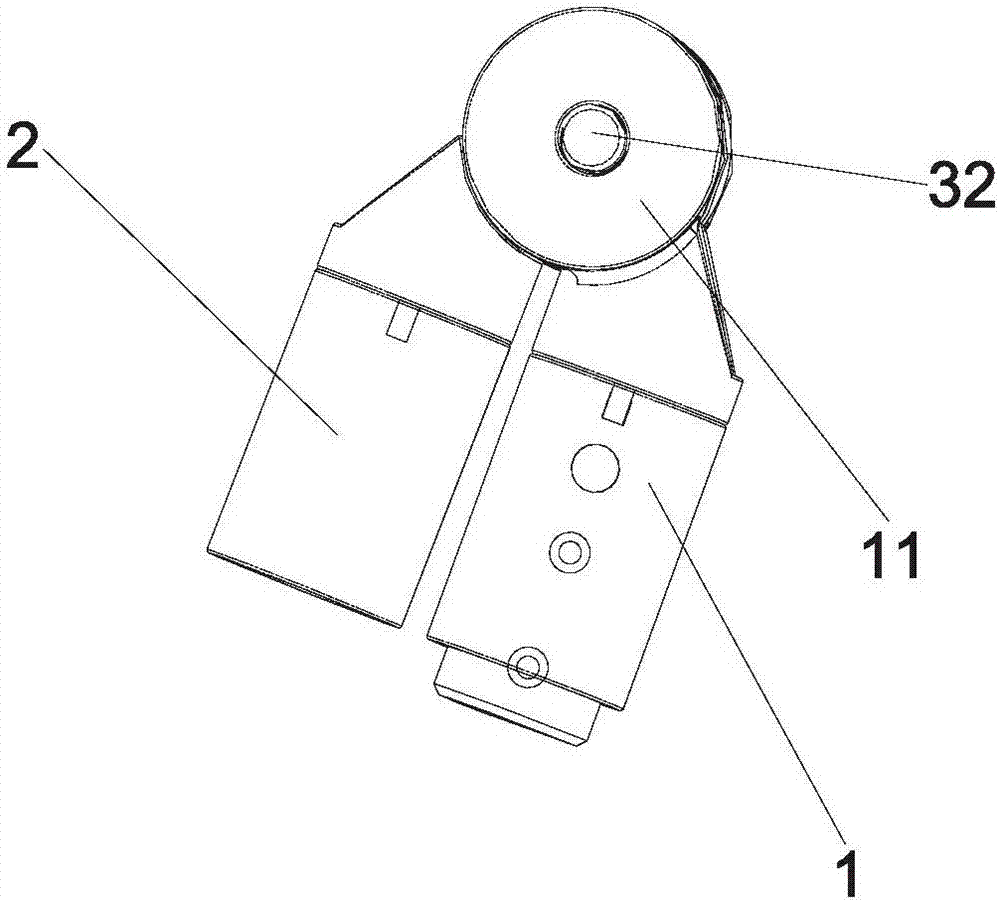

图2是本发明第一实施例处于折叠状态的结构图；

图3是本发明第一实施例处于展开状态的结构图；

图4是本发明第一实施例处于锁紧状态时的剖视图；

图5是本发明第一实施例处于解锁状态时的剖视图；

图6是本发明第二实施例的结构图。

具体实施方式

实施例：如图1-5所示，本发明提供了一种无级调节关节组件的第一实施例，其包括：第一转轴臂1、相对第一转轴臂1绕同一轴心转动的第二转轴臂2、轴向设置在第一转轴臂1和第二转轴臂2之间并可往复移动的离合单元3、向离合单元3提供轴向弹力的弹性件4、设置在第一转轴臂1两侧的第一、二装饰盖板5、6、以及套设在第一、二转轴臂1、2上的套筒7，其中第一转轴臂1或第二转轴臂2设置有内齿圈212，而离合单元3则设置有可与内齿圈212配合的外齿圈34。内齿圈212或外齿圈34的齿数在30-120个。第二转轴臂2相对第一转轴臂1的旋转角度范围为0-300度。

离合单元3包括基部30、位于基部30中心且轴向延伸的轴心部32、以及穿过基部30的若干个导向孔36，其中外齿圈34设置在基部30的外缘。

第一转轴臂1包括外型相匹配并扣合连接的第一、二半臂件10、12，其中第一半臂件10包括第一圆形部11、与第一圆形部11相连且延伸方向与第一圆形部11中心相垂直的第一半圆柱体13；第二半臂件12包括第二圆形部120、与第二圆形部相连且延伸方向与第二圆形部中心相垂直的第二半圆柱体。其中第一半圆柱体和第二半圆柱体扣合形成完整且中空的圆柱体，且该圆柱体两端均设有允许电源线穿过的电源线接入孔130和电源线引出孔132。第一圆形部11和第二圆形部120之间设置有允许离合单元3轴向运动的空间。

第一圆形部11包括允许轴心部32穿过的穿孔110、设置在穿孔110周围的固定孔112，而第二圆形部120则包括收容弹性件4的收容槽124、以及设置在收容槽124周围且与固定孔112相对应设置的若干个导向柱122，其中导向柱122穿过相应的导向孔36。固定孔112对应安装螺钉或螺栓等固定件，以实现与导向柱122的固定连接。

第二转轴臂2包括外型相匹配并扣合连接的第三、四半臂件，其中第三或第四半臂件均包括环形部21、与环形部21相连且延伸方向与环形部21中心相垂直的第三或第四半圆柱体23；其中环形部21具有中心孔210，而内齿圈212位于该中心孔210的外侧。第三或第四半圆柱体23形成另一完整的圆柱体，也具有允许电源线穿过的电源线接入孔和电源线引出孔。第三和第四半臂件在组装后两者的环形部21之间紧密配合。在本实施例中，第三、四半臂件的环形部21均设置有内齿圈212，而离合单元3的基部30则相应设置有两层的外齿圈34，以进行稳定可靠的配合锁紧。

同样地，如图6所示，本发明还提供了一种含有上述无级调节关节组件的艾灸仪的第二实施例，其包括：艾灸仪支架300、设置在艾灸仪支架300底端的基座302、以及设置在艾灸仪支架300顶端的艾灸头304，其中艾灸仪支架300包括两个以上且与呈圆柱体连接的支撑杆306，该艾灸仪支架进一步包括位于相邻两支撑杆306之间的无级调节关节组件，该无级调节关节组件包括与第一支撑杆相连接的第一转轴臂1、相对第一转轴臂1绕同一轴心转动且与第二支撑杆连接的第二转轴臂2、轴向设置在第一转轴臂1和第二转轴臂2之间并可往复移动的离合单元3、以及向离合单元3提供轴向弹力的弹性件4，其中所述第一转轴臂1或第二转轴臂2设置有内齿圈212，而所述离合单元3则设置有可与内齿圈212配合的外齿圈34。

进一步地，本发明还提供了一种无级调节关节方法的第三实施例，其采用上述无级调节关节组件的具体结构，并包括如下步骤：

s1：先提供一离合单元3，该离合单元3设置有轴心部32、和位于外齿圈34；

s2：再提供第一转轴臂1和弹性件4，其中弹性件4轴向位于离合单元3和第一转轴臂1之间；

s3：接着提供相对第一转轴臂1绕同一轴心转动的第二转轴臂2，其中所述第一转轴臂1或第二转轴臂2设置有与外齿圈34配合锁紧的内齿圈212；

s4：用户调节时，轴向摁住轴心部32压迫弹性件4受力，迫使离合单元3的外齿圈34解除与内齿圈212的锁紧；

s5：当用户撤销力时，弹性件4恢复形变，离合单元3的外齿圈34与内齿圈212进行锁紧配合。

由此，本发明中无级调节关节组件采用内齿和外齿的离合结构，实现艾灸仪在多角度随时定位停、上下随机停，方便实现艾灸仪单级0-300度旋转，可靠性高且结构简单且组装和使用方便。

当然上述实施例只为说明本发明的技术构思及特点，其目的在于让熟悉此项技术的人能够了解本发明的内容并据以实施，并不能以此限制本发明的保护范围。凡根据本发明主要技术方案的精神实质所做的等效变换或修饰，都应涵盖在本发明的保护范围之内。
