一种扭转式电动牙刷的驱动机构的制作方法

本发明涉及电动牙刷结构领域，尤其涉及其中刷头驱动机构的改进。

背景技术：

目前，电动牙刷大多分为旋转式与振动式两大类，其中旋转式电动牙刷是由电机驱动圆形刷头旋转，从而在执行普通牙刷动作的同时加强摩擦效果；而振动式电动牙刷则是由振动电机带动刷头进行高频摆动，从而对牙缝污垢进行高效清洁。

然而，无论是旋转电机还是振动电机，其均具有一定的使用寿命、且具有不菲的造价，从而使得传统电动牙刷的售价始终高居不下，给电动牙刷的推广使用带来了极大的影响，与此同时，由于人们在转向、换边时常对旋转电机或振动电机进行频繁的关闭、启动，因此，使得电动牙刷的核心驱动的使用寿命大幅缩减，给电动牙刷的使用成本带来了额外的增加。

技术实现要素：

本发明针对以上问题，提出了一种结构精巧、稳定性好、牙齿清洁效果好且制造成本低、使用成本低的扭转式电动牙刷的驱动机构。

本发明的技术方案为：所述驱动机构包括电磁铁、滑块、旋转座、限位组件和两块弹片，所述电磁铁固定连接在电动牙刷的刷柄内、且与电动牙刷的电池相连接，所述滑块滑动连接在刷柄中、且与电磁铁之间留有间隙，所述旋转座活动连接在刷柄的一端、且与电动牙刷的刷头相连接；

两所述弹片的一端均固定连接在滑块背向电磁铁的一侧、且另一端分别固定连接在旋转座的中心的两侧；

两所述弹片之间留有空隙，所述限位组件为限位轴，所述限位轴的一端与旋转座固定相连、且另一端铰接在刷柄内，所述限位轴位于空隙中、且与旋转座同轴心设置。

两所述弹片之间的夹角为锐角。

所述滑块背向电磁铁的一侧固定连接有固定片，所述旋转座背向刷头的一侧设有凸台，所述凸台的两侧端面上分别固定连接有连接片，两所述弹片的一端均与固定片连为一体、且另一端分别与连接片连为一体。

所述刷柄的一端开设有用于容置旋转座的通孔，所述通孔的内壁上开设有至少一密封槽，所述旋转座外套接有与密封槽适配的密封圈。

所述电磁铁和电池之间开设有控制开关和控制电路。

所述刷头可拆卸的连接在旋转座上。

所述滑块为永磁铁。

本发明使用过程中，当电磁铁得电时，滑块朝向电磁铁平移，弹片被拉伸，其与旋转座的夹角以及与滑块的夹角均将逐渐变大，从而带动旋转座转过一定角度；而在电磁铁失电时，滑块将在弹片的自身回复力作用下远离电磁铁滑移，旋转座也将反转复位。使得电动牙刷开启，电磁铁在控制电路的影响下频繁得电、失电时，旋转座将不断的进行正转、反转，从而稳定、高效的带动刷头往复转动，进而对使用者的牙齿进行高效的深度清洁。本发明从整体上具有结构精巧、稳定性好、牙齿清洁效果好且制造成本低、使用成本低的优点。

附图说明

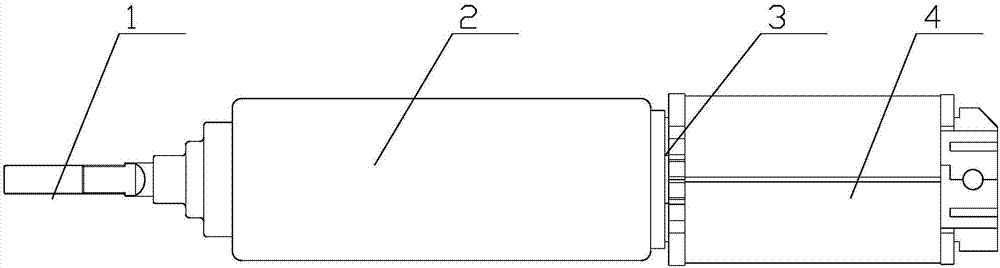

图1是本案的结构示意图，

图2是图1是俯视图，

图3是本案中驱动机构的结构示意图，

图4是本案的内部结构示意图，

图5是图4的立体图；

图中1是刷头，2是刷柄，3是驱动机构，31是电磁铁，32是滑块，320是固定片，33是旋转座，330是连接片，331是凸台，34是限位组件，342是限位轴，35是弹片，4是电池。

具体实施方式

本发明如图1-5所示，在此，需要声明的是，为保证附图的清楚示意，因此，仅示出了驱动机构外部的部分刷柄，电池外部的刷柄并未示出，所述电动牙刷包括刷头1、刷柄2、驱动机构3和电池4，所述刷头1连接在刷柄2的一端，所述驱动机构3连接在刷头1和电池4之间、且用于驱动刷头1旋转；

所述驱动机构3包括电磁铁31、滑块32、旋转座33、限位组件34和两块弹片35，所述电磁铁31固定连接在电动牙刷的刷柄2内、且与电动牙刷的电池4相连接，所述滑块32滑动连接在刷柄2中、且与电磁铁31之间留有间隙，所述旋转座33活动连接在刷柄2的一端、且与电动牙刷的刷头1相连接；

两所述弹片35的一端均固定连接在滑块32背向电磁铁31的一侧、且另一端分别固定连接在旋转座33的中心的两侧，两所述弹片35之间的夹角为锐角；

两所述弹片35之间留有空隙，所述限位组件34为限位轴342，所述限位轴342的一端与旋转座33固定相连、且另一端铰接在刷柄2内，所述限位轴342位于空隙中、且与旋转座33同轴心设置。从而使得旋转座将仅能与限位轴同步，相对于刷柄做旋转运动。这样，当电磁铁得电时，滑块朝向电磁铁平移，弹片被拉伸，其与旋转座的夹角以及与滑块的夹角均将逐渐变大，从而带动旋转座转过一定角度；而在电磁铁失电时，滑块将在弹片的自身回复力作用下远离电磁铁滑移，旋转座也将反转复位。使得电动牙刷开启，电磁铁在控制电路的影响下频繁得电、失电时，旋转座将不断的进行正转、反转。

所述滑块32背向电磁铁31的一侧固定连接有固定片320，所述旋转座33背向刷头1的一侧设有凸台331，所述凸台331的两侧端面上分别固定连接有连接片330，两所述弹片35的一端均与固定片320连为一体、且另一端分别与连接片330连为一体。从而使得弹片与固定片以及连接片之间均具有90-180°的夹角，这样，使得弹片在具有较高的连接稳定性的同时，通过其与固定片以及连接片之间的折角，使其具有较好的弹性变形能力以及较强的形变复位能力，从而在大幅提升了弹片的使用效果的同时，降低了弹片的制造难度以及安装难度。

所述刷柄2的一端开设有用于容置旋转座的通孔，所述通孔的内壁上开设有至少一密封槽，所述旋转座33外套接有与密封槽适配的密封圈。从而对弹片起良好有效的密封、防护作用，以有效延长驱动机构整体的使用寿命。

所述电磁铁31和电池4之间开设有控制开关和控制电路。从而在电动牙刷开启后，控制电磁铁在得电与失电之间进行快速切换。

所述刷头可拆卸的连接在旋转座上。从而使得人们可方便的对刷头进行清洗或更换。

所述滑块为永磁铁。这样，当电磁铁中电流方向相反时则可产生相反的极性，从而在旋转座反转时提供足额的回复力，即有效提升了使用时整体的稳定性和可靠性。

技术特征：

技术总结
一种扭转式电动牙刷的驱动机构。涉及电动牙刷结构领域，尤其涉及其中刷头驱动机构的改进。提出了一种结构精巧、稳定性好、牙齿清洁效果好且制造成本低、使用成本低的扭转式电动牙刷的驱动机构。所述驱动机构包括电磁铁、滑块、旋转座、限位组件和两块弹片，所述电磁铁固定连接在电动牙刷的刷柄内、且与电动牙刷的电池相连接，所述滑块滑动连接在刷柄中、且与电磁铁之间留有间隙，所述旋转座活动连接在刷柄的一端、且与电动牙刷的刷头相连接；两所述弹片之间的夹角为锐角。本发明从整体上具有结构精巧、稳定性好、牙齿清洁效果好且制造成本低、使用成本低的优点。
