有联接单元的患者支承设备及有联接单元的医疗成像设备的制作方法

本发明涉及一种带有可运动的患者台、支撑单元和用于与医疗成像设备的检测器单元联接的联接单元的患者支承设备。此外，本发明涉及一种带有检测器单元、可联接到检测器单元的患者支承设备的医疗成像设备，其中，检测器单元具有用于与患者支承设备联接的联接单元。

背景技术：

在医疗成像设备中，进行医疗成像检查的患者通过患者支承设备被引入到或移入到患者接收区域内。此患者接收区域被医疗成像设备的检测器单元包围。

在非永久固定地与医疗成像设备连接的患者支承设备中，患者支承设备必须具有联接单元，以联接到医疗成像设备上，特别地联接到医疗成像设备的检测器单元上。在另外的单元与患者支承设备发生碰撞时，在此可能导致对于患者支承设备的损坏，这由于作用到患者支承设备上的横向力导致。

技术实现要素：

本发明的任务特别地在于对于作用到患者支承设备上的横向力提供衰减和/或补偿。

本发明涉及一种带有可运动的患者台、支撑单元和用于与医疗成像设备的检测器单元联接的联接单元的患者支承设备。

提出了患者支承设备具有衰减单元，所述衰减单元设置为衰减和/或补偿作用到与检测器单元联接的患者支承设备上的力。

医疗成像设备在此可以由专业人员视作有意义的所有医疗成像设备形成，如磁共振设备、计算机断层成像设备、pet设备、c型臂设备等。检测器单元优选地设置为通过医疗成像设备记录医疗成像数据。如果例如医疗成像设备由磁共振设备形成，则检测器单元由带有高频天线的磁体单元形成。

患者支承设备优选地包括可运动的患者台，通过患者支承设备可将患者引入和/或移入到检测器单元的患者接收区域内。此外，患者支承设备还包括支撑单元，所述支撑单元逆着作用到患者支承设备上的重力的方向支撑患者台、特别是未布置在患者接收区域内的患者台的部分区域。

患者支承设备形成为可通过联接单元联接到医疗成像设备的检测器单元。患者支承设备在此可包括第一联接状态和第二联接状态，在所述第一联接状态中患者支承设备从检测器单元分开和/或脱开，而在所述第二联接状态中患者支承设备联接到检测器单元上。优选地，在此联接单元包括机械联接单元。

联接单元优选地布置在患者支承设备的前部区域内。优选地，前部区域是在患者支承设备进入到检测器单元的患者接收区域内的运动中首先伸入到患者接收区域内的患者支承设备的区域。此外，检测器单元还可包括对应于患者支承设备的联接单元的联接元件，所述联接元件优选地布置在患者接收区域或检测器单元的进入区域内。进入区域优选地包括患者接收区域的开口区域，其中，患者支承设备、特别是患者支承设备的前部区域与检测器单元、特别是与患者接收区域的进行区域联接。

衰减单元设置为衰减作用到与检测器单元联接的患者支承设备上的力。特别地，衰减单元可吸收和/或补偿不是由于患者支承设备与检测器单元联接而产生的附加的力，在此不影响患者台的位置。例如，在此衰减单元可吸收由于另外的单元和/或使用者与患者台和/或患者支承设备碰撞而产生的力。衰减单元具有至少一个可弹性变形的衰减元件，用于吸收和/或补偿力。

通过本发明，可吸收和/或补偿作用到患者支承设备上的大的横向冲击，使得可有效地保护联接单元不受此横向力影响。此外，也可保护联接单元不受不希望的损坏，其中，损坏可能由于大的横向冲击和/或横向力导致。横向冲击和/或横向力可能例如由于患者支承设备与另外的单元和/或使用者的冲撞和/或碰撞导致。在仅通过支撑脚支撑且不支撑在磁体单元上和/或不通过磁体单元支撑的患者支承设备的情况中，这是特别有利的。

本发明的另一构造设置为，联接单元包括衰减单元。以此，可提供简单和鲁棒的联接单元，用于将患者支承设备与检测器单元联接，其还可降低安装医疗成像设备时的安装开销。此外，可有利地实现患者支承设备和检测器单元之间的软的和/或弹性的联接。

本发明的另外的构造设置为，衰减单元设置为至少部分地补偿取向为横向于作用到患者支承设备上的重力的力。以此，可有利地补偿作用到患者支承设备上的不希望的横向力，使得可避免患者支承设备损坏和/或受影响。此外，在此台面的位置、特别是台面到地面的距离可基本上保持恒定，使得不必中断患者台到检测器单元的患者接收区域内的进入过程。优选地，台面的位置、特别是台面到地面的距离也可与患者重量无关地保持，且不必与患者重量有关地重新调整。

替代地或补充地，衰减单元可设置为至少部分地补偿取向为横向于患者支承设备到检测器单元内的进入方向的力。以此，也可补偿作用到患者支承设备上的不希望的横向力，使得可防止患者支承设备损坏和/或受影响。

本发明的另一构造设置为，支撑单元包括衰减单元。如此，可实现对于作用到患者支承设备上的力的有利的补偿，因此对于联接单元提供有效的保护。

如果衰减单元包括弹簧单元，则可特别简单且成本低廉地提供衰减单元。优选地，弹簧单元包括弹簧元件，所述弹簧元件设置为用于补偿和/或吸收不希望、但作用到患者支承设备上的力。

此外，本发明涉及一种带有检测器单元、可联接到检测器单元上的患者支承设备的医疗成像设备，其中，检测器单元具有用于与患者支承设备联接的联接单元，其中，联接单元包括衰减单元，所述衰减单元设置为用于衰减和/或补偿作用到与检测器单元联接的患者支承设备上的力。以此，可提供用于将患者支承设备与检测器单元联接的简单且鲁棒的联接单元，其还可降低安装医疗成像设备时的安装开销。此外，由于衰减单元，可有利地实现患者支承设备和检测器单元之间的软的和/或弹性的联接。

另一构造设置为，患者支承设备具有可运动的患者台、支撑单元、用于与医疗成像设备的检测器单元联接的联接单元和衰减单元，其中，衰减单元设置为衰减和/或补偿作用到与检测器单元联接的患者支承设备上的力。

通过本发明，可吸收和/或补偿作用到患者支承设备上的大的横向冲击，使得可有效地保护联接单元不受此横向力影响。此外，也可保护联接单元不受不希望的损坏，其中，损坏可能由于大的横向冲击和/或横向力导致。横向冲击和/或横向力可能例如由于患者支承设备与另外的单元和/或使用者的冲撞和/或碰撞导致。

根据本发明的医疗成像设备的优点基本上对应于前文中详细论述的根据本发明的患者支承设备的优点。在此提及的特点、优点或替代的实施形式同样也可转用到请求保护的其它对象，反之亦然。

附图说明

本发明的另外的优点、特点和细节从下面描述的实施例中以及根据附图得到。

图1以从上方的示意性图示示出了医疗成像设备和患者支承设备，和

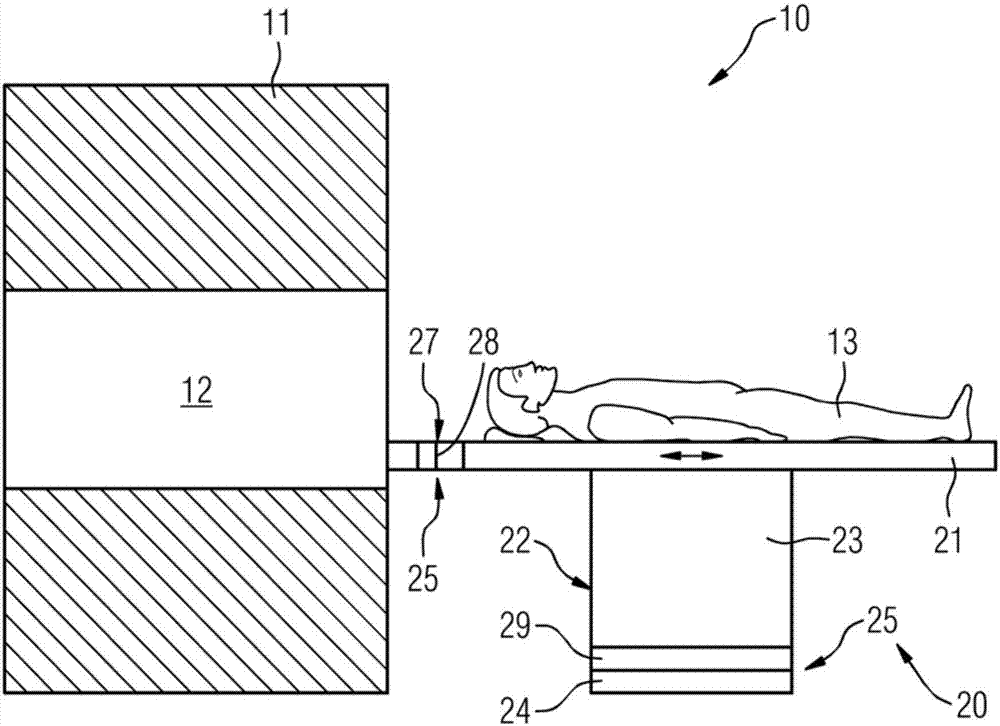

图2以示意性侧视图示出了医疗成像设备和患者支承设备。

具体实施方式

在图1和图2中示意性地图示了医疗成像设备10。医疗成像设备10在本实施例中由磁共振设备形成，其中，示例性地根据磁共振设备解释本发明。但本发明不应将医疗成像设备10的构造局限于磁共振设备，任何时候都可想到医疗成像设备10的其它构造。

磁共振设备包括检测器单元11，所述检测器单元11由带有高频天线单元的磁体单元形成。此外，磁共振设备具有用于接收患者13的患者接收区域12。患者接收区域12在本实施例中形成为圆柱形，且在周向方向上被检测器单元11圆柱形地包围。但原则上任何时候都可想到与之不同的患者接收区域12的构造。

患者13可通过在此为磁共振设备的医疗成像设备10的患者支承设备20被推入到患者接收区域12内。患者支承设备20为此具有在患者接收区域12内可运动地构造的患者台21。此外，患者支承设备20具有支撑单元22，所述支撑单元22设置为用于支撑和/或支承患者台21，其中，支撑单元22仅支撑患者台21的布置和/或定位在患者接收区域12外的部分区域。支撑单元22具有支撑脚23和底板24，其中，支撑脚23通过底板支撑和/或支承在检查室的地板上。

在本实施例中，患者支承设备20由与检测器单元11可联接的患者支承设备20形成。因此，患者支承设备20不持久固定地与检测器单元11连接。为此，患者支承设备20具有由机械联接单元形成的联接单元25。此外，医疗成像设备10也具有联接单元14，所述联接单元14与患者支承设备20的联接单元对应地形成。

为将患者台21移入到患者接收区域12内，患者支承设备20首先必须通过联接单元25联接到检测器单元11上。联接单元25布置在患者支承设备20的前方区域内，其中，所述前方区域包括在患者支承设备20的进入方向的方向上布置在患者支承设备20的朝向检测器单元11的一侧的患者支承设备20的端部区域。检测器单元11的联接单元14优选地布置在患者接收区域12的开口区域内。

如果患者支承设备20处于联接到检测器单元11上的状态中，则另外的单元和/或使用者与患者支承设备20的碰撞可能导致患者支承设备20移动，因此导致患者台21在患者接收区域12内偏斜，和/或导致联接单元25损坏。此损坏可能由于横向力26导致，如例如在图1中所示。

为避免此类损坏和/或为可靠地实施患者支承设备20，患者支承设备20具有衰减单元27，所述衰减单元27设置为衰减和/或补偿作用到处于与检测器单元11联接的状态中的患者支承设备20上的力，特别是横向力26。衰减单元27在此包括弹簧单元，所述弹簧单元带有单独的弹簧元件，用于衰减和/或补偿作用到联接到检测器单元11上的患者支承设备20上的力，特别是横向力26。

衰减单元27在此具有由弹簧元件形成的第一衰减元件28，联接单元25包括所述第一衰减元件28(图1和图2)。此外，衰减单元27具有由弹簧元件形成的第二衰减元件29，支撑单元22包括所述第二衰减元件29(图2)。在本实施例中，第二衰减元件29布置在支撑脚23和底板24之间。原则上任何时候都可想到与之不同的布置。

此外，医疗成像设备10的联接单元14也具有带有衰减元件的衰减单元15，所述衰减单元也包括弹簧单元。

患者支承设备的衰减单元27，特别是第一衰减元件28和第二衰减元件29，以及医疗成像设备10的衰减单元14，特别是衰减元件，设置为衰减和/或补偿作用到患者支承设备20上的横向力26。在此，患者支承设备的衰减单元27，特别是第一衰减元件28和第二衰减元件29，以及医疗成像设备10的衰减单元14，特别是衰减元件，设置为至少部分地衰减和/或补偿取向为横向于作用到患者支承设备20上的重力并且取向为横向于患者支承设备20到检测器单元11的患者接收区域12内的进入方向的力，特别是横向力26。此横向力26因此可不再作用于患者支承设备20与检测器单元11的联接，从而有利地提高了患者13的安全性。

在本发明的替代的构造中，衰减单元27也可仅包括第一衰减元件28或也可仅包括第二衰减元件29。此外，在本发明的替代的构造中，也可仅实现和/或存在患者支承设备20的衰减单元27或也可仅实现和/或存在医疗成像设备10的衰减单元15。此外，与弹簧单元不同的衰减单元27的构造也是可以的。

虽然本发明在细节上通过优选实施例详细图示和描述，但本发明不局限于所公开的示例，专业人员可从中导出另外的变体，而不脱离本发明的保护范围。
