本发明涉及医疗器械领域,具体涉及一种前列腺拉钩。
背景技术:
前列腺拉钩是手术中常用的一种器械,在男性泌尿肛肠外科手术时作牵拉前列腺用。目前现有的前列腺拉钩,包括由定拉钩头和动拉钩头组成的拉钩头组件以及定拉钩柄、动拉钩柄和锁组件,动拉钩柄套装在定拉钩柄的内腔中且与定拉钩柄滑动相连;在定拉钩柄上设置用于固定动拉钩柄的锁组件;定拉钩柄与定拉钩头固定相连;动拉钩头与动拉钩柄固定相连;定拉钩头的背面(即面朝定拉钩柄的面)和动拉钩头的背面(即面朝动拉钩柄的面)均为光滑面。
实际使用时,先将定拉钩头和动拉钩头并拢,再将拉钩头组件插入尿道,转动动拉钩柄,从而带动动拉钩头作相应转动,使定拉钩头和动拉钩头呈y形;再拧紧锁组件,从而固定动拉钩头和定拉钩头之间的相对位置关系;最后,用力向外拉动定拉钩柄和动拉钩柄;此时定拉钩头的背面和动拉钩头的背面抵着前列腺,从而达到牵拉前列腺的目的。这种结构的拉钩存在的缺陷是:1)需将体积相对较大的拉钩头组件经尿道进入,而尿道为窄小、细长的造型,因此提高了手术的难度,增加了患者的痛苦程度;2)由于定拉钩头的背面和动拉钩头的背面均为光滑面,因此在作牵拉前列腺的时候,很容易滑脱,造成医务人员手术的不便,同时,由于拉钩头组件需要从尿道进入,而尿道为窄小、细长的造型,因此不可能通过增加定拉钩头的横截面和动拉钩头的横截面这个途径来避免滑脱现象的发生。
技术实现要素:
有鉴于此,本发明的目的是提供一种前列腺拉钩,利用该拉钩牵拉前列腺时,一方面,能降低手术的难度、减少病人的痛苦程度,另一方面,能提高对前列腺牵拉的效果。
本发明通过以下技术手段解决上述问题:一种前列腺拉钩,包括导向管、矩形块和调节螺杆,所述导向管内开设有与导向管前端面连通的矩形滑槽,所述矩形块与矩形滑槽滑动连接,矩形块前端面靠近边缘的位置周向设置有多块弹片,所述调节螺杆同轴向穿入导向管内,调节螺杆前端穿过矩形块且与矩形块螺纹连接,调节螺杆后端穿过导向管后端面且与导向管后端面转动连接。
进一步,矩形块前端面靠近边缘的位置设置有环形槽,所述弹片与环形槽卡接,弹片与环形槽之间通过锁紧螺钉进行连接锁紧。
进一步,弹片背面设置有软质材料制成的凸起。
进一步,导向管的后端面设置有卷尺,所述卷尺的自由端穿过导向管的后端面之后与矩形块连接。
进一步,导向管的后端面设置有排液冲洗一体孔。
进一步,所述排液冲洗一体孔处设置有引流管。
本发明的有益效果:本发明公开了一种前列腺拉钩,包括导向管、矩形块和调节螺杆,所述导向管内开设有与导向管前端面连通的矩形滑槽,所述矩形块与矩形滑槽滑动连接,矩形块前端面靠近边缘的位置周向设置有多块弹片,所述调节螺杆同轴向穿入导向管内,调节螺杆前端穿过矩形块且与矩形块螺纹连接,调节螺杆后端穿过导向管后端面且与导向管后端面转动连接。利用该拉钩牵拉前列腺时,一方面,能降低手术的难度、减少病人的痛苦程度,另一方面,能提高对前列腺牵拉的效果。
附图说明
下面结合附图和实施例对本发明作进一步描述。
图1为本发明的结构示意图;

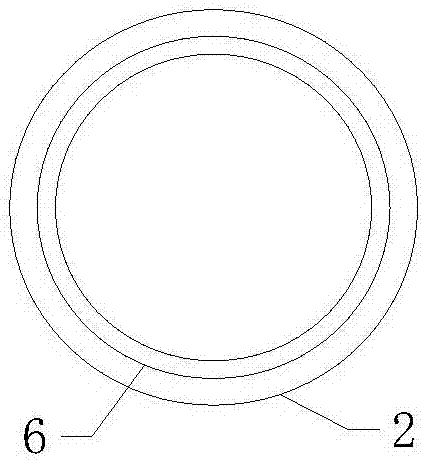

图2为矩形块的左视图。
具体实施方式
以下将结合附图对本发明进行详细说明,如图1-2所示:本发明提供了一种前列腺拉钩,包括导向管1、矩形块2和调节螺杆3,所述导向管内开设有与导向管前端面连通的矩形滑槽4,所述矩形块与矩形滑槽滑动连接,矩形块前端面靠近边缘的位置周向设置有多块弹片5,所述调节螺杆同轴向穿入导向管内,调节螺杆前端穿过矩形块且与矩形块螺纹连接,调节螺杆后端穿过导向管后端面且与导向管后端面转动连接。使用时,首先将所有弹片收拢存放在导向管内,接着使导向管沿尿道插入,直至导向管的前端伸至前列腺位置,而后转动调节螺杆带动矩形块沿矩形滑槽前移,使弹片伸出导向管,弹片伸出导向管后会向四周散开,弹片伸出导向管的尺寸不一样,散开的程度也不一样,根据前列腺的尺寸,将弹片推出合适尺寸,最后,用力向外拉动导向管,此时弹片的背面与前列腺接触,从而达到牵拉前列腺的目的,为降低牵拉过程中前列腺与弹片背面之间出现打滑的概率,在弹片背面设置有软质材料制成的凸起8。通过以上分析可以得出,采用该结构的拉钩牵拉前列腺时,由于进入尿道时,弹片处于收拢状态,整体尺寸较小,有效降低了手术的难度以及减少了病人的痛苦程度,同时,由于弹片的散开程度可以根据前列腺的尺寸进行调节,因此能够提供足够的接触面积,从而有效提高了对前列腺的牵拉效果。
作为上述技术方案的进一步改进,矩形块前端面靠近边缘的位置设置有环形槽6,所述弹片与环形槽卡接,弹片与环形槽之间通过锁紧螺钉7进行连接锁紧。弹片与环形槽的不同位置卡接,可以改变弹片之间的间隙以及弹片的整体分布情况,从而更好的对前列腺进行牵拉。
作为上述技术方案的进一步改进,导向管的后端面设置有卷尺9,所述卷尺的自由端穿过导向管的后端面之后与矩形块连接。这样就可以通过卷尺测量矩形块的移动尺寸,从而推导出弹片伸出导向管的尺寸,进行可以相对精确的调控弹片的散开程度。
作为上述技术方案的进一步改进,导向管的后端面设置有排液冲洗一体孔10,所述排液冲洗一体孔处设置有引流管11。一方面,引流管可以用于引流体液,另一方面,引流管与相应的冲洗设备连接,可以通过导向管建立相应的冲洗通道。
最后说明的是,以上实施例仅用以说明本发明的技术方案而非限制,尽管参照较佳实施例对本发明进行了详细说明,本领域的普通技术人员应当理解,可以对本发明的技术方案进行修改或者等同替换,而不脱离本发明技术方案的宗旨和范围,其均应涵盖在本发明的权利要求范围当中。
