PET架台及PET成像设备的制作方法

本发明涉及医疗成像设备，特别涉及一种pet架台及具有该架台的pet成像设备。

背景技术：

在医疗成像设备中，正电子发射型计算机断层显像(positronemissioncomputedtomography,简称为pet)是核医学领域比较先进的临床检查影像技术。在进行pet成像前，向待检者体内注射具有正电子发射的同位素标记物(显像剂)，这些标记物在衰变过程中释放出正电子，一个正电子在行进十分之几毫米到几毫米后遇到一个电子后发生湮灭，从而产生方向相反的一对光子，光子信息被捕获后用于后期处理和成像。为了捕获方向相反的光子，需要在扫描通道(待检者在病床的支撑下移动至扫描通道)内布置探测器环。

pet成像设备包括但不限于pet-ct、pet-mr成像设备，每台成像设备包括机架和探测器环，探测器环固定在机架上，探测器环是由多个探测器形成的环形结构，该环形结构限定上述扫描通道，但是现有的pet成像设备在设计完成后无法根据实际需求调节构成探测器环的探测器数量，适用范围非常有限，使得每台pet成像设备的成本居高不下。

技术实现要素：

本发明的目的是为了改善现有技术中成像设备的适用性。

为解决上述问题，本发明提供一种pet成像设备，包括限定有第一开口的机架，还包括于所述第一开口处可拆卸连接于所述机架、且限定有第二开口的连接件，以及于所述第二开口处可拆卸连接于所述连接件的多个探测器。

可选的，所述第二开口与第一开口同轴，且第二开口在所述第一开口所在平面的投影不超出所述第一开口。

可选的，所述探测器通过固定组件连接于所述连接件，所述固定组件包括连接于连接件的固定部，与固定部相接，并与固定部呈指定夹角、用于支撑探测器的支撑部，固定部和支撑部为一体成型或分体组合形成。

可选的，所述第二开口呈多边形结构，且所述多边形的边长等于所述支撑部的宽度。

可选的，所述探测器和/或固定组件沿所述第一开口轴向上靠近所述固定部的一端不超出机架沿所述第一开口轴向上远离所述支撑部的端面。

可选的，所述固定部和所述支撑部首尾相接，所述固定部沿所述探测器长度方向上的厚度不大于所述机架沿所述第一开口轴向上的厚度。

可选的，所述连接件包括外环和连接于所述外环的内环，所述机架和所述探测器分别通过所述外环和所述内环可拆卸连接于所述连接件，其中，所述外环的内边缘向靠近所述第一开口的方向弯折后再向平行且远离所述外环的方向弯折形成所述内环，以使所述连接件的横截面呈阶梯状。

可选的，在沿所述第一开口轴向上远离所述机架的一端，外环所在的端面与内环所在的端面之间的距离大于或等于固定部沿探测器长度方向上的厚度。

本发明还提供一种pet架台，包括限定有第一开口的机架，还包括于所述第一开口处可拆卸连接于所述机架、且限定有第二开口的连接件，其中，所述第二开口在所述第一开口所在平面的投影不超出所述第一开口。

可选的，所述连接件包括外环和连接于所述外环的内环，所述外环可拆卸连接于所述机架，其中，所述外环的内边缘向靠近所述第一开口的方向弯折后再向平行且远离所述外环的方向弯折形成所述内环，以使所述连接件的横截面呈阶梯状。

可选的，所述连接件为分段结构，段与段之间可拆卸连接。

可选的，包括至少两个不同开口大小的连接件，所述连接件根据开口从大到小依次可拆卸连接构成环中环结构。

本发明的pet成像设备包括机架以及可拆卸连接于机架的连接件，由于连接件可拆卸更换，不同的连接件所限定的开口大小可以不同，于该开口处连接于连接件的探测器的个数也不相同，因此本发明可以根据需要选择开口大小不同的连接件，进而调节构成探测器环所需的探测器个数，解决了现有的pet成像设备无法更改构成探测器环的探测器数量的问题，有效提高了成像设备的适用性，降低了pet成像设备的成本。

附图说明

图1是本发明第一实施例pet成像设备的结构示意图；

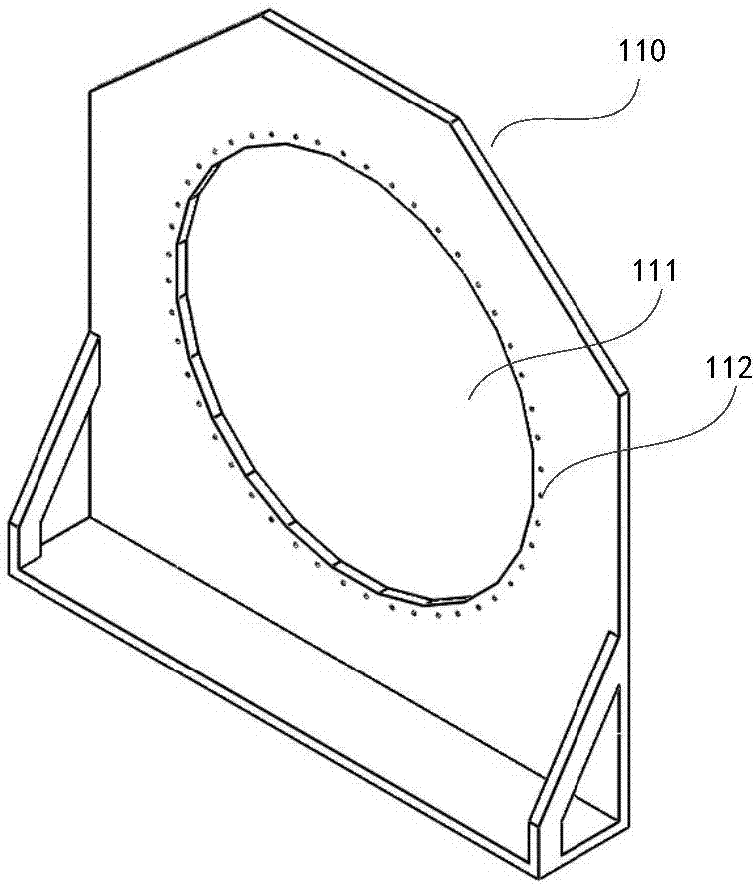

图2是本发明第一实施例机架的结构示意图；

图3是本发明第一实施例连接件的结构示意图；

图4是本发明第一实施例探测器的结构示意图；

图5是本发明第一实施例探测器与连接件的连接结构示意图；

图6是本发明第一实施例pet成像设备的另一结构示意图；

图7是本发明第一实施例pet成像设备的又一结构示意图；

图8是本发明第二实施例pet成像设备的结构示意图；

图9是本发明第二实施例机架和连接件的连接结构示意图；

图10是本发明第二实施例探测器的结构示意图；

图11是本发明第二实施例连接件与探测器的连接结构示意图；

图12是图11中的连接件沿虚线ab切割后的局部结构示意图；

图13是本发明第三实施例pet成像设备的结构示意图；

图14是本发明第三实施例连接件的整体结构示意图；

图15是本发明第三实施例连接件的分解结构示意图；

图16是本发明第五实施例pet成像设备的结构示意图；

图17是本发明第五实施例连接件与探测器的连接结构示意图。

具体实施方式

为使本发明的上述目的、特征和优点能够更为明显易懂，下面结合附图对本发明的具体实施方式做详细的说明。在以下描述中阐述了具体细节以便于充分理解本发明。但是本发明能够以多种不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本发明内涵的情况下做类似推广。因此本发明不受下面公开的具体实施方式的限制。实施例中的连接可以理解为两部分结构之间相互固定或者一体化设置的关系，且本实施例仅以pet设备为例进行说明，并非对本实施例方案的限定。

第一实施例

图1是本发明第一实施例pet成像设备的结构示意图，图2是本发明第一实施例机架的结构示意图，图3是本发明第一实施例连接件的结构示意图，参考图1-图3所示，本实施例的pet成像设备包括限定有第一开口111的机架110，于第一开口111处可拆卸连接于机架110、且限定有第二开口121的连接件120，以及于第二开口121处可拆卸连接于连接件120的多个探测器130。本实施例一个具体的实现方式中，第一开口111和第二开口121同轴，且第二开口121在第一开口111所在平面的投影不超出第一开口111。本实施例中，多个探测器130构成探测器环，形成用于容纳待检者的扫描通道140，第一开口111、第二开口121以及扫描通道140同轴。本实施例中的所有开口可以是封闭的孔状开口，也可以是非封闭式的开口。本实施例中机架110和连接件120构成pet架台。

连接件120可拆卸连接于所述机架110，本实施例中，可包括具有不同大小第二开口121的不同连接件120，在pet成像设备中，探测器130在所述第二开口121处可拆卸连接于连接件120，形成探测器环。因此第二开口121大小不同，固定在连接件120上以形成探测器环的探测器130个数也不同，即本实施例可以根据需要选择第二开口121大小不同的连接件120，进而调节所需探测器130的个数，解决了现有的pet成像设备一旦设计或组装完成，即无法更改构成探测器环的探测器数量的问题，有效降低pet成像设备的制造成本。

参考图2、图3所示，本实施例的连接件120通过紧固件(图中未示出)于机架110的第一开口111处固定于机架110的端面上。在本实施例一个具体的实现方式中，机架110上设形成有多个第一固定孔112，连接件120上与第一固定孔112相对应的位置形成有多个第二固定孔122，紧固件穿过位置相对应的第一固定孔112和第二固定孔122，实现机架110和连接件120的固定连接。上述仅仅是机架110和连接件120的一种示例性的连接方式，本领域技术人员可以理解的，也可以采用其他固定方式，只要可以实现机架110和连接件120可拆卸连接即可。

进一步地，为了便于实现机架110和连接件120的固定连接，在机架110上设置限位销(图中未示出)，连接件120上与限位销相对的位置形成有限位孔，在用紧固件进行机架110和连接件120的固定之前，可以先利用限位孔和限位销来实现机架110与连接件120的初步限位，便于后续的安装和固定。

图4是本发明第一实施例探测器的结构示意图，参考图4所示，本实施例中，探测器130通过固定组件150于第二开口121处连接于连接件120，其中，固定组件150包括：连接于连接件120的固定部151；与固定部151相接，并与固定部151呈夹角、用于支撑探测器130的支撑部152，固定部151和支撑部152为一体成型或分体组合形成。

参考图3、图4所示，本实施例中，探测器130通过紧固件(图中未示出)于第二开口121处可拆卸连接于连接件120，其中连接件120上形成有多个第三固定孔123，固定部151与第三固定孔123相对应的位置形成有多个第四固定孔153，本实施例一个具体的实现方式中，第四固定孔153的个数为2个，紧固件穿过固定部151上的第四固定孔153以及连接件120上与第四固定孔153位置对应的第三固定孔123，实现探测器130和连接件120的固定。连接件120与固定部151接触面的形状相匹配，可以有效增强探测器固定的稳固性。本实施例一个具体的实现方式中个，连接件120的第二开口121为多边形结构，且多边形的边长l1等于支撑部152的宽度l2，增大了连接件120与支撑部152的接触面积，进一步增强了探测器固定的稳固性。

继续参考图3所示，本实施例中，连接件120上的多个第二固定孔122依次连接构成的外圈，多个第三固定孔123依次连接构成内圈，其中内圈完全落于外圈之内。在本实施例一个具体的实现方式中，外圈和内圈均为一个规则的圆形结构，外圈的直径大于内圈的直径。本实施例中，根据外圈和内圈所在的位置将连接件120分成外环和内环。在本实施例其他具体的实现方式中，并不限定外圈和内圈之间的位置关系，可以理解的，内圈并不必然落于外圈之内。

继续参考图4所示，本实施例一个具体的实现方式中，固定组件150沿探测器长度方向上的长度不大于探测器130的长度，因此当通过固定组件150将探测器130固定到连接件120上，进而固定于机架110时，固定组件150不会占用扫描通道140轴向上的空间，减小了pet成像设备沿扫描通道140轴向上的尺寸。

本实施例中，探测器130和/或固定组件150沿第一开口111轴向上靠近固定部151的一端不超出机架110沿第一开口111轴向上远离支撑部152的端面。这种设置方式，可以有效缩短pet成像设备轴向上的尺寸。

图5是本发明第一实施例探测器与连接件的连接结构示意图、图6是本发明第一实施例pet成像设备的另一结构示意图，图7是本发明第一实施例pet成像设备的又一结构示意图，参考图5、图6、图7所示，在本实施例一个具体的实现方式中，机架110和固定部151分别连接于连接件120沿第二开口121轴向上同侧的端面(即：机架110与连接件120的接触面和固定部151与连接件120的接触面位于连接件的同一侧端面上)。在本实施例另一个具体的实现方式中，当完成机架110、连接件120和探测器130的安装时，固定组件150沿探测器长度方向上远离连接件120的一端所在的平面，与机架110沿扫描通道轴向上远离连接件120的一端所在的平面z重合，此种设置方式减小了pet成像设备扫描通道轴向上的尺寸，使得pet成像设备结构更加稳固、紧凑。上述实现方式仅仅是机架110、连接件120和探测器130位置关系的一种示例，在本实施例其他具体实现方式中，机架110和固定部151也可以分别连接于连接件120沿第二开口121轴向上异侧的端面上(即机架110与连接件120的接触面和固定部151与连接件120的接触面也可以分别位于连接件120的相对的两个侧面上)。

进一步地，在本实施例一个具体的实现方式中，固定组件150的固定部151和支撑部152首尾相接，且固定部151沿探测器长度方向上的厚度不大于机架110沿第一开口轴向上的厚度。本领域技术人员可以理解的，固定部151和支撑部152也可以是其他结构形式，固定部151和支撑部152可以不采用首尾相接的方式，比如，固定部151于支撑部152中间的位置连接于所述支撑部152，这种固定方式可以使得探测器130固定在连接件120时的重心更加稳定，本领域技术人员也可以根据实际需求调整固定部151相对于支撑部152的位置。

第二实施例

图8是本发明第二实施例pet成像设备的结构示意图，图9是本发明第二实施例机架和连接件的连接结构示意图，参考图8、图9所示，本实施例的pet成像设备包括限定有第一开口的机架210，于第一开口处连接于机架210，且限定有第二开口221的连接件220，以及于第二开口221处可拆卸连接于连接件220的多个探测器230，其中，多个探测器230形成的探测器环，限定用于对待检者进行成像的扫描通道240。

继续参考图9所示，机架210上形成有多个第一固定孔，连接件220上与多个第一固定孔相对应的位置形成有多个第二固定孔222，紧固件穿过位置相对应的第一固定孔和第二固定孔222，实现机架210和连接件220的连接。

本实施例中，探测器230通过固定组件250于第二开口221处可拆卸连接于连接件220，图10是本发明第二实施例探测器的结构示意图，图11是本发明第二实施例连接件与探测器的连接结构示意图，参考图10、图11所示，固定组件250包括：固定部251和支撑部252。进一步地，连接件220上形成有多个第三固定孔223，固定部251与第三固定孔223相对应的位置形成有多个第四固定孔253，本实施例一个具体的实现方式中，每个固定部251上形成有两个第四固定孔253，紧固件穿过第四固定孔253和对应位置处的第三固定孔223，实现探测器230和连接件220的固定。

本实施例中，所述机架210的结构、固定组件250的结构、机架210和连接件220之间的连接方式、以及探测器230与连接件220之间的连接方式均与第一实施例中对应的内容相同。

图12是图11中的连接件沿虚线ab切割后的局部结构示意图，参考图8、图9、图11、图12所示，本实施例与第一实施例的区别在于，连接件220的横截面s呈阶梯状。连接件220进一步包括外环224和连接于外环224的内环225，外环224上形成有多个第二固定孔222，内环225上形成有多个第三固定孔223，机架210和探测器230分别通过外环224和内环225可拆卸连接于连接件220，其中，外环224的内边缘向靠近第一开口的方向弯折后再向平行且远离外环224的方向弯折形成所述内环225，以使连接件的横截面s呈阶梯状。

在本实施例一个具体的实现方式中，机架210与连接件220的相接触部位的横截面也呈与连接件的横截面s相匹配的阶梯状结构，这种连接结构增大了机架220和连接件220的接触面积，进而可以通过增加紧固件的方式，使得机架210与连接件220的连接更加稳固。

继续参考图8-图12所示，本实施例一个具体的实现方式中，机架210和固定部251分别连接于连接件220沿第二开口轴向上异侧的端面(即机架210与连接件220的接触面和固定部251与连接件220的接触面分别位于连接件220的相对的两个端面上)。进一步地，固定部251沿探测器长度方向上的厚度为d1，在沿第一开口轴向上远离机架210的一端，外环224所在端面与内环225所在端面之间的距离为d2，d2大于或等于d1，如此设置，当探测器230通过固定组件250固定至连接件220的内环225上时，固定部251在第一开口轴向上不会突出于连接件220的外环224，使得连接件220与探测器230的固定结构更加紧凑、整齐，便于安装。

实施例三

图13是本发明第三实施例pet成像设备的结构示意图，图14是本发明第三实施例连接件的整体结构示意图，图15是本发明第三实施例连接件的分解结构示意图，参考图13-图15所示，本实施例的pet成像设备包括机架310，连接件320，以及可拆卸连接于所述连接件320的多个探测器330。

本实施例与第一实施例和第二实施例的区别在于，所述连接件320为分段式结构，本实施例中，对构成连接件320的段数、以及段与段之间的连接方式不做限制。在本实施例一个具体的实现方式中，连接件320包括结构和尺寸相同的四段连接板，分别为第一连接板320-1、第一连接板320-2、第三连接板320-3和第四连接板320-4，示例性的，段与段之间可以采用插接、铰接、螺钉、榫接固定等任一种可拆卸的固定方式。此种结构的连接件可以自由拆卸成多个段，减小了连接件320的收纳空间，便于收纳、携带或搬运。

第四实施例

本实施例与第一至第三实施例的区别在于，连接件的外环和内环为可拆卸结构，外环可拆卸连接于机架，内环可拆卸连接于外环。不同的内环限定的第二开口的直径大小不同，从而决定了于第二开口处连接于内环的探测器的数量不同。因此，本实施例中，通过更换不同的内环来调整探测器的数量和探测器所形成的扫描通道的大小。由于内环和外环是可拆卸连接的，只需要一个外环，与不同的内环拼接后组成第二开口直径大小不同的连接件，大大降低了连接件的占用空间和制造成本。

第五实施例

图16是本发明第五实施例pet成像设备的结构示意图，参考图16所示，本实施例的pet成像设备包括机架510，连接件520，以及可拆卸连接于所述连接件520的多个探测器530。

图17是本发明第五实施例连接件与探测器的连接结构示意图，参考图16、图17所示，本实施例与实施例四的区别在于，包括至少两个不同开口大小的连接件，所述连接件根据开口从大到小依次可拆卸连接构成环中环结构。本实施例一个具体的实现方式中，连接件520包括具有不同开口大小的第一连接件520-1、第二连接件520-2、以及第三连接件520-3，所述第一连接件520-1、第二连接件520-2、以及第三连接件520-3根据开口从大到小依次可拆卸连接构成环中环结构，其中第一连接件520-1可拆卸连接于机架510。不同的连接件所限定的开口大小不同，因此于开口处连接于所述连接件的探测器个数也不相同。

本实施例中，通过设置不同开口大小的多个连接件，来调节pet成像设备的探测器的个数，大大减小了连接件的制造成本；并且多个连接件之间可以相互固定，节省了存放空间，也便于携带或搬运。

本发明虽然已以较佳实施例公开如上，但其并不是用来限定本发明，任何本领域技术人员在不脱离本发明的精神和范围内，都可以利用上述揭示的方法和技术内容对本发明技术方案做出可能的变动和修改，因此，凡是未脱离本发明技术方案的内容，依据本发明的技术实质对以上实施例所作的任何简单修改、等同变化及修饰，均属于本发明技术方案的保护范围。
