精确取量式滴眼器的制作方法

本发明属于医疗用具技术领域，具体涉及一种精确取量式滴眼器。

背景技术：

目前，病人在滴眼药时，大多使用滴药瓶自己进行滴药，这种滴药瓶结构简单，大多由瓶体和瓶口构成，病人在滴药时只能凭感觉将药液滴入眼内，滴药时，由于看不到滴药瓶的瓶口，往往会触及到眼内膜或将眼药水滴到眼睛外面，操作十分危险，麻烦，费时费力，同时造成眼药水的浪费，给患者带来极大的不便，因此，有必要进行改进。

技术实现要素：

本发明解决的技术问题：提供一种精确取量式滴眼器，患者将滴药瓶放入滴眼器上的瓶体定位套内，将眼睛撑开后滴入，可准确的将眼药滴入患者眼睛内，方便快捷，安全可靠，省时省力，为患者带来便利。

本发明采用的技术方案：精确取量式滴眼器，具有瓶体定位套和撑体，所述撑体置于瓶体定位套两侧且撑体与瓶体定位套铰接为一体，所述撑体外壁上设有指环且撑体下端面设有柔性层。

其中，所述撑体外壁为半椭圆型空心结构，所述撑体下端为平行端面且其端面上设有与患者眼皮相贴的柔性层。

进一步地，所述瓶体定位套为圆柱形结构且瓶体定位套两侧制相互平行的两平面，所述撑体与瓶体定位套通过合页铰接为一体，且合页一半与瓶体固定套的其中一个平面固定，合页另一半与撑体内壁固定连接且瓶体定位套置于撑体的中部。

进一步地，所述瓶体定位套内孔左端制有定位倒角且定位倒角左端的内孔孔径小于瓶体定位套的内孔孔径。

进一步地，所述柔性层为医用软质柔性材料制成。

本发明与现有技术相比的优点：

1、滴眼器上的瓶体定位套可方便快捷的对所要滴入的眼药瓶进行定位，使眼药瓶准确的对准患者眼睛，省时省力，安全可靠；

2、滴眼器上的撑体与患者眼皮相贴，通过撑体上的指环将患者眼皮撑开，有利于患者将眼药水顺利的滴入眼内，方便快捷，可独立完成；

3、滴眼器中的瓶体定位套的内孔可根据滴药瓶的外部形状进行加工，根据滴药瓶的外部形状选择合适的瓶体定位套与撑体铰接，实现对不同形状的滴药瓶定位对准；

4、结构简单，使用方便，安全可靠，为患者带来便利。

附图说明

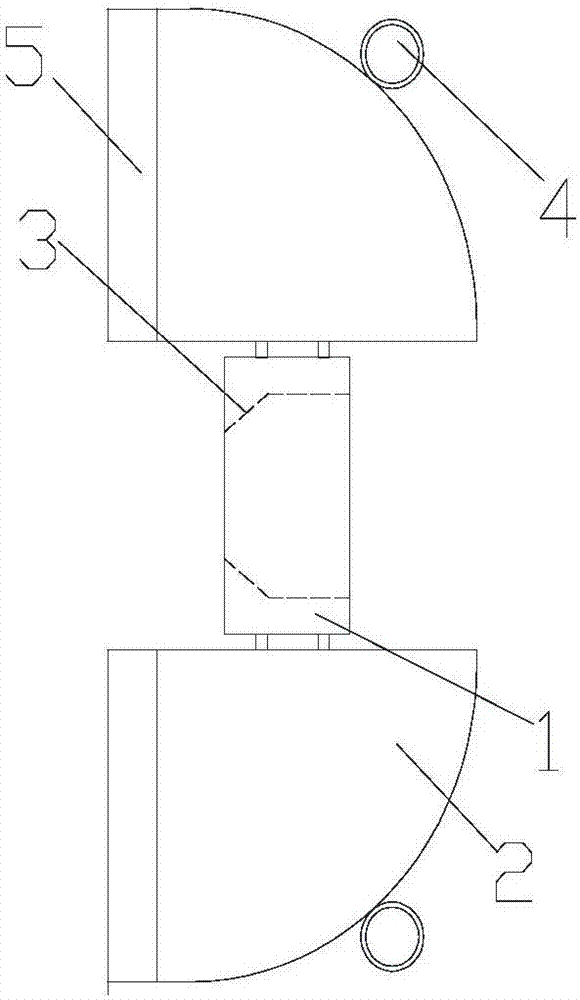

图1为本发明主视图；

图2为本发明左视图。

具体实施方式

下面结合附图1、2描述本发明的一种实施例。

精确取量式滴眼器，具有瓶体定位套1和撑体2，所述撑体2置于瓶体定位套1两侧且撑体2与瓶体定位套1铰接为一体，所述撑体2外壁上设有指环4且撑体2下端面设有柔性层5，所述柔性层5为医用软质柔性材料制成，具体的，所述撑体2外壁为半椭圆型空心结构，所述撑体2下端为平行端面且其端面上设有与患者眼皮相贴的柔性层，所述瓶体定位套1为圆柱形结构且瓶体定位套1两侧制相互平行的两平面，所述撑体2与瓶体定位套1通过合页6铰接为一体，且合页6一半与瓶体固定套1的其中一个平面固定，合页6另一半与撑体2内壁固定连接且瓶体定位套1置于撑体2的中部，瓶体定位套1的内孔可根据滴药瓶的外部形状进行加工，根据滴药瓶的外部形状选择合适的瓶体定位套1，瓶体定位套1与撑体2铰接，实现对不同形状的滴药瓶定位对准，瓶体定位套1可方便快捷的对所要滴入的眼药瓶进行定位，使眼药瓶准确的对准患者眼睛，省时省力，安全可靠，所述瓶体定位套1内孔左端制有定位倒角3且定位倒角3左端的内孔孔径小于瓶体定位套1的内孔孔径，定位倒角3可对插入瓶体定位套1内的滴药瓶进行定位。

瓶体定位套1的内孔可根据滴药瓶的外部形状进行加工，根据滴药瓶的外部形状选择合适的瓶体定位套1，瓶体定位套1与撑体2铰接，实现对不同形状的滴药瓶定位对准，瓶体定位套1可方便快捷的对所要滴入的眼药瓶进行定位，使眼药瓶准确的对准患者眼睛，省时省力，安全可靠，使用时，可根据需要选择合适的瓶体定位套1之后与撑体2铰接为一体，将所要滴入的滴药瓶插入瓶体定位套1上的内孔中，瓶体定位套1内孔中的定位倒角3将插入其内的滴药瓶进行定位，之后将撑体2下端的柔性层5贴到患者眼皮上且手指插入撑体2上的指环4中，使滴药瓶置于患者眼睛上方正中央位置之后，手指通过指环4将撑体2撑开，之后将滴药瓶内的药水滴入患者眼内，结构简单，使用方便，对准效率高，安全可靠，为患者带来便利。

上述实施例，只是本发明的较佳实施例，并非用来限制本发明实施范围，故凡以本发明权利要求所述内容所做的等效变化，均应包括在本发明权利要求范围之内。

技术特征：

技术总结
提供一种精确取量式滴眼器，具有瓶体定位套和撑体，所述撑体置于瓶体定位套两侧且撑体与瓶体定位套铰接为一体，所述撑体外壁上设有指环且撑体下端面设有柔性层。本发明滴眼器上的瓶体定位套可方便快捷的对所要滴入的眼药瓶进行定位，使眼药瓶准确的对准患者眼睛，省时省力，安全可靠；滴眼器上的撑体与患者眼皮相贴，通过撑体上的指环将患者眼皮撑开，有利于患者将眼药水顺利的滴入眼内，方便快捷，可独立完成；滴眼器中的瓶体定位套的内孔可根据滴药瓶的外部形状进行加工，根据滴药瓶的外部形状选择合适的瓶体定位套与撑体铰接，实现对不同形状的滴药瓶定位对准；结构简单，使用方便，安全可靠，为患者带来便利。
