一种多功能内科用喂药器的制作方法

本发明涉及医疗技术领域，具体为一种多功能内科用喂药器。

背景技术：

计划经济体制下，医疗卫生体系定位明确，中国的医疗卫生创造了一系列辉煌，在医疗服务、预防保健等各个方面都取得了很大的成就。农村和城镇的医疗服务也在这时全面展开，医疗服务的可及性大大增强。由于社会经济发展和综合国力的影响以及“政事一体化”的管理，中国在医疗技术，服务水平和基础设施建设方面都不同程度地存在一定问题。这就要求人们不断探索新的发展途径。中国的医疗保障制度是在新中国成立后逐步建立和发展起来的。由于各种原因，中国的医疗保障制度是城乡分离的，各自有不同的特点和发展过程。在城镇，先后经历了公费、劳保医疗制度，城镇医疗保险改革和试点阶段，全国范围内城镇职工基本医疗保险制度的确立，以及多层次医疗保障体系的探索等阶段；在农村，伴随着合作医疗制度的兴衰，努力开展新型农村合作医疗制度的建设工作，进而对农村医疗保障制度多样化进行探索与完善。

近年来，国内医疗器械产品逐渐向多功能方向延伸，产品结构不断调整，市场也随之不断扩大。医疗器械生产集中度逐渐提高，医疗器械行业经济规模逐渐扩大，新技术和新产品不断涌现，医疗器械产业已逐渐成为我国先进制造业的一个重要组成部分。有数据显示，中国医疗器械市场年销售额已达548亿元，且以每年9%的速度不断增长。2006年，国内医疗器械的市场容量预计将超过600亿元。同时，现代医学对疾病的预防和治疗在很大程度上依赖于先进的医疗设备的诊断。

喂药器是专为0-18个月婴幼儿宝宝必备的喂药工具。主要是针对这个年龄段宝宝喂药过程产生挣扎、抗拒的行为造成药液喂食过程的浪费和肮脏，弥补了匙羹喂药的缺陷，借助喂药器可以把药液送进宝宝的嘴里。现有技术中的喂药器功能单一，难以同时满足喂药液和喂药片，满足人们需求。

技术实现要素：

本发明的目的在于提供一种多功能内科用喂药器，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种多功能内科用喂药器，包括气筒本体，所述气筒本体的内部设有橡胶塞，所述橡胶塞的一侧连接有活塞杆，所述活塞杆的一端伸出气筒本体，所述活塞杆的端部连接有推板，所述橡胶塞的另一侧连接有推杆，所述推杆的端部还连接有送料板，所述气筒本体的左侧还设有指环扣，所述气筒本体的右侧螺纹连接有储药管，所述推杆的一端伸入到储药管中，所述储药管的右端设有内螺纹，所述储药管的端部螺纹连接有喂液器本体，所述喂液器本体的端部设有出液口，所述储药管的右端设有外螺纹，所述储药管的端部螺纹连接有喂药片器本体，所述喂药片器本体上设有出药槽。

优选的，所述活塞杆和橡胶塞之间螺纹连接，所述推杆和橡胶塞之间也螺纹连接。

优选的，所述指环扣对称设置，所述指环扣的内径在25mm-30mm之间。

优选的，所述喂液器本体位于喂药片器本体内部。

优选的，所述喂液器本体和喂药片器本体均为橡胶制品，且所述喂液器本体和喂药片器本体的端部均为圆弧形。

优选的，所述推杆和送料板之间螺纹连接。

与现有技术相比，本发明的有益效果是：本发明一种多功能内科用喂药器，结构新颖，操作方便，当需要喂药液时，首先将喂药片器本体卸下，此时操作人员利用气筒本体将药液吸入储药管中，然后将喂液器本体放入患者口中，推动推板，药液通过出液口流出，实现药液的喂药，当需要喂药片的时候，将喂液器本体卸下，然后将药片夹持在出药槽中，然后将喂药片器本体放入患者口中，推动推板，使推杆端部的送料板将药片推出，从而实现药片的喂药，操作简单，功能多样，便于拆卸清洗，具有很高的实用性，大大提升了该一种多功能内科用喂药器的使用功能性，保证其使用效果和使用效益，适合广泛推广。

附图说明

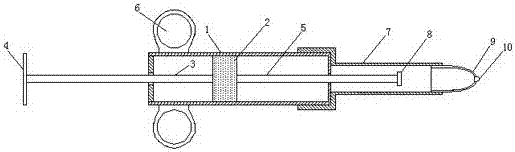

图1为本发明一种多功能内科用喂药器的结构示意图；

图2为本发明一种多功能内科用喂药器的喂药液时液结构示意图；

图3为本发明一种多功能内科用喂药器的喂药片时结构示意图；

图4为本发明一种多功能内科用喂药器的喂药片器本体结构示意图。

图中：1气筒本体、2橡胶塞、3活塞杆、4推板、5推杆、6指环扣、7储药管、8送料板、9喂液器本体、10出液口、11喂药片器本体、12出药槽。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-4，本发明提供一种技术方案：一种多功能内科用喂药器，包括气筒本体1，所述气筒本体1的内部设有橡胶塞2，所述橡胶塞2的一侧连接有活塞杆3，所述活塞杆3的一端伸出气筒本体1，所述活塞杆3的端部连接有推板4，所述橡胶塞2的另一侧连接有推杆5，所述推杆5的端部还连接有送料板8，所述气筒本体1的左侧还设有指环扣6，所述气筒本体1的右侧螺纹连接有储药管7，所述推杆5的一端伸入到储药管7中，所述储药管7的右端设有内螺纹，所述储药管7的端部螺纹连接有喂液器本体9，所述喂液器本体9的端部设有出液口10，所述储药管7的右端设有外螺纹，所述储药管7的端部螺纹连接有喂药片器本体11，所述喂药片器本体11上设有出药槽12，所述活塞杆3和橡胶塞2之间螺纹连接，所述推杆5和橡胶塞2之间也螺纹连接，所述指环扣6对称设置，所述指环扣6的内径在25mm-30mm之间，所述喂液器本体9位于喂药片器本体11内部，所述喂液器本体9和喂药片器本体11均为橡胶制品，且所述喂液器本体9和喂药片器本体11的端部均为圆弧形，所述推杆5和送料板8之间螺纹连接。

工作原理：本发明一种多功能内科用喂药器，当需要喂药液时，首先将喂药片器本体11卸下，此时操作人员利用气筒本体1将药液吸入储药管7中，然后将喂液器本体9放入患者口中，推动推板4，药液通过出液口10流出，实现药液的喂药，当需要喂药片的时候，将喂液器本体9卸下，然后将药片夹持在出药槽12中，然后将喂药片器本体11放入患者口中，推动推板4，使推杆5端部的送料板8将药片推出，从而实现药片的喂药，操作简单，功能多样，便于拆卸清洗，具有很高的实用性。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。

技术特征：

技术总结
本发明公开了一种多功能内科用喂药器，包括气筒本体，所述气筒本体的内部设有橡胶塞，所述橡胶塞的一侧连接有活塞杆，所述活塞杆的一端伸出气筒本体，所述活塞杆的端部连接有推板，所述橡胶塞的另一侧连接有推杆，所述推杆的端部还连接有送料板，所述气筒本体的左侧还设有指环扣，所述气筒本体的右侧螺纹连接有储药管，所述推杆的一端伸入到储药管中，所述储药管的右端设有内螺纹，所述储药管的端部螺纹连接有喂液器本体，所述喂液器本体的端部设有出液口，所述储药管的右端设有外螺纹，所述储药管的端部螺纹连接有喂药片器本体，所述喂药片器本体上设有出药槽，结构新颖，操作方便，功能多样，便于拆卸清洗。

技术研发人员：袁信文
受保护的技术使用者：成都宇珩智能家居科技有限公司
技术研发日：2017.05.21
