一种功能区分制医用配药台的制作方法

本发明涉及一种医用器具，特别涉及一种功能区分制医用配药台。

背景技术：

如图1所示，传统的医用配药台的结构较为简单，主要由配药平台1和放置各类药品和器具的抽屉18组成。在护理人员进行配药时，其所有的配药操作都是直接在配药平台台面上进行的。在这个过程中会产生大量的医疗垃圾，这些医疗垃圾具有多种形态和种类，如外包装、废纸等包装型的医疗垃圾和针头、安瓿瓶、针管等器械型医疗垃圾。现实中这些不同种类的医疗垃圾由于医护人员难以及时进行处理，往往会被丢弃在一起，导致在后续对垃圾进行分类的终末处理时使处理人员处于职业暴露的风险下，严重时还可能会使处理人员产生感染疾病的情况。

技术实现要素：

本发明的目的在于克服现有技术中的所存在的在配药过程中没有垃圾分类方法所导致的配药人员难以对医疗垃圾进行分类进而造成后续可能出现的造成处理人员职业暴露和感染的风险，提供一种便于配药人员将医疗垃圾直接进行分类的功能区分制医用配药台。

为了实现上述发明目的，本发明提供了以下技术方案：

一种功能区分制医用配药台，包括配药平台，所述配药平台上设有至少两个垃圾投放箱，所述垃圾投放箱上部设有垃圾投入口。其中，配药平台即为医护人员进行药品配置的平台，设置至少两个垃圾投放箱即为设置了至少两个投放医疗垃圾的空间。设置至少两个垃圾投放箱后就能够解决垃圾在投放时存在的难以进行分类的问题。其中一个垃圾投放箱可以用于投放外包装、废纸等包装型垃圾，另一个可以用于投放针头、空针管、空药瓶等器械型垃圾，从而实现了对不同种类垃圾的有效分类。

进一步的，所述垃圾投放箱的高度低于配药平台，所述垃圾投放箱包括包装投放箱和器械投放箱。将垃圾投放箱的水平高度设置为低于配药平台后，可以使垃圾投放箱与配药平台之间产生高度差，从而有效地将垃圾投放箱和配药平台进行了区分。将垃圾投放箱区分设置为包装投放箱和器械投放箱可以对相应类型的医疗垃圾进行准确的分类。

进一步的，所述器械投放箱上设有至少三个垃圾投入口，所述器械投放箱内设有若干隔板，所述隔板将器械投放箱的内部空间划分为与所述至少三个垃圾投入口一一对应的独立空间。在器械投放箱内通过隔板所设置的与独立空间有至少三个，分别是可以用于投放针头、安瓿体等锐器的空间、使用后空针管体的空间和使用后空药瓶的空间等。这样设置后就能在器械投放箱内进一步细化垃圾的分类，使得医务人员能够在操作的同时直接进行分类及终末处理，进一步防止了由于医疗垃圾分类不当造成的职业暴露、感染等情况。

进一步的，所述器械投放箱的垃圾投入口下方的侧壁和/或隔板上设有挂钩，所述挂钩上悬挂有垃圾收纳袋。在侧壁和/或隔板上设置挂钩并悬挂垃圾收纳袋后，从垃圾投入口投入的医疗垃圾就会由垃圾收纳袋进行存储，这样一来，在进行集中清理时，只需要取出并更换垃圾收纳袋即可。

进一步的，所述配药平台在靠近器械投放箱一侧的台面上设有注射器针头分离器，所述注射器针头分离器与器械投放箱通过管道连通。注射器针头对于医护人员来说非常危险，如果采取传统的用手拔取注射器针头的方式的话，可能会造成医护人员被刺伤甚至造成感染的问题。因此，在设置了注射器针头分离器后，就消除了医护人员被刺伤和造成感染的风险；同时，针头分离器与器械投放箱之间通过管道连通后，就会在从针管体上被分离下来过后自动滑落到该所述的垃圾投放箱内。届时，只需要将管道连接到器械投放箱内收集锐器的空间内即可直接对分离出来的注射器针头进行分类收集。

进一步的，所述垃圾投放箱的上端通过斜板与配药平台连接，所述斜板上设有向下凹陷的滑道，所述滑道与垃圾投入口连通。由于垃圾投放箱的水平高度低于配药区，因此在设置了斜板后，医护人员只需要将医疗垃圾放置在斜板上，医疗垃圾就会自动滑落到垃圾投放箱的顶部；而在设置了向下凹陷的滑道之后，只需要将医疗垃圾放置在滑道上，医疗垃圾就会沿着滑道朝垃圾投放箱滑落；这时，医护人员不需要弯腰俯身就能够完成垃圾的投放，从而避免了医护人员因长期做出弯腰、俯身等动作对身体造成损害；并且，将滑道设置为与垃圾投入口连通后，只要将医疗垃圾放置在与相应的垃圾投入口所接通的滑道上后，医疗垃圾就会自动落入垃圾投放箱内，从而实现了简化医护人员操作的目的。

进一步的，所述配药平台内设有液体存储装置、电源模块和潜水泵，所述潜水泵与电源模块电性连接，所述配药平台上设有花洒，所述潜水泵设置在液体存储装置内部，所述花洒和潜水泵之间通过管路连接。其中，潜水泵与电源模块之间的电路开关可以以各种形式设置，如设置于配药平台上的按钮或手动开关等；液体存储装置中可以存放消毒液，在启动开关后，花洒就会喷出由潜水泵所抽取的消毒液。在使用时，消毒花洒可以根据需要对配药区和污染区进行消毒处理，可以对滑道以及各区域内的死角进行消毒处理，从而有效减少医护人员的感染几率。

进一步的，所述垃圾投放箱的侧壁采用透明材料制成。透明材料可以选用如玻璃或透明塑料等材料。将垃圾投放箱的侧壁采用透明材料制作后，医护人员就能够直观地看到垃圾投放箱内的垃圾容量，从而能够及时对收集筒和垃圾收纳袋内的垃圾进行处理。

进一步的，所述配药平台上设有抽屉，所述抽屉内设有若干横向隔板和纵向隔板。横向隔板和纵向隔板可以将抽屉内的空间隔成若干个小隔间，以便于医护人员根据需要对各种物资、药品进行放置整理。

进一步的，所述抽屉内侧相对的两边上设有滑轨，所述横向隔板或纵向隔板可以在滑轨上进行滑动。在抽屉内侧相对的两边上设置滑轨后，横向隔板或纵向隔板可以通过滑动来调节各个隔断空间的大小，便于医护人员进行优化配置。

与现有技术相比，本发明的有益效果：

1、在配药平台上增加了用于丢弃医疗废物的垃圾投放箱，使得医疗废物能够在医护人员进行配药操作的同时直接进行有效的分类，从而防止由于医疗垃圾分类不当所造成的职业暴露与感染风险。

2、在设置了斜板后，医护人员只需要将医疗垃圾放置在斜板上，医疗垃圾就会自动滑落到垃圾投放箱的顶部；在设置了向下凹陷的滑道之后，只需要将医疗垃圾放置在滑道上，医疗垃圾就会沿着滑道朝垃圾投放箱滑落,使得医护人员不需要弯腰俯身就能够完成垃圾的投放，从而避免了医护人员因长期做出弯腰、俯身等动作对身体造成损害；并且，将滑道设置为与垃圾投入口连通后，只要将医疗垃圾放置在与相应的垃圾投入口所接通的滑道上后，医疗垃圾就会自动落入垃圾投放箱内，还能够实现简化医护人员操作的目的。

附图说明：

图1为现有技术中的医用配药台的结构示意图。

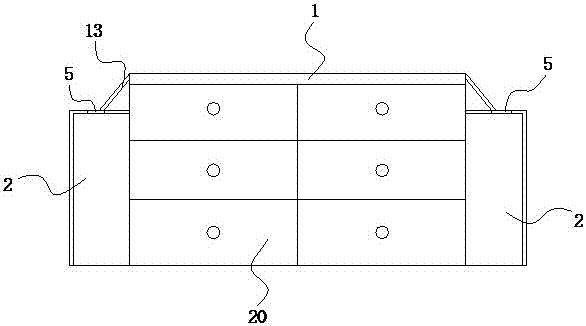

图2为本发明的一个实施例的结构示意图。

图3为本发明的另一个实施例的结构示意图。

图4为图3中a处的放大示意图。

图5为图2和图3中器械投放箱的半剖视示意图。

图6为图2和图3中的包装投放箱的半剖视结构示意图。

图7为图2中配药平台和垃圾投放箱之间通过斜板连接的结构示意图。

图8为注射器针头分离器与垃圾投放箱之间的剖视结构示意图。

图9为花洒和液体存储装置之间的连接关系示意图。

图10为花洒系统的连接关系示意图。

图11为抽屉内部的结构示意图。

图中标记：1-配药平台，2-垃圾投放箱，3-包装投放箱，4-器械投放箱，5-垃圾投入口，6-隔板，7-收集筒，8-侧壁，9-挂钩，10-垃圾收纳袋，11-注射器针头分离器，12-管道，13-斜板，14-滑道，15-液体存储装置，16-电源模块，17-潜水泵，18-花洒，19-管路，20-抽屉，21-横向隔板，22-纵向隔板，23-滑轨。

具体实施方式

下面结合试验例及具体实施方式对本发明作进一步的详细描述。但不应将此理解为本发明上述主题的范围仅限于以下的实施例，凡基于本发明内容所实现的技术均属于本发明的范围。

如图2和图3所示，本发明的功能区分制医用配药台，包括配药平台1，所述配药1平台上设有至少两个垃圾投放箱2，所述垃圾投放箱上部设有垃圾投入口5。其中，配药平台1即为医护人员进行药品配置的平台，设置至少两个垃圾投放箱2即为设置了至少两个投放医疗垃圾的空间。设置至少两个垃圾投放箱2后就能够解决垃圾在投放时存在的难以进行分类的问题。其中一个垃圾投放箱2可以用于投放外包装、废纸等包装型垃圾，另一个垃圾投放箱2可以用于投放针头、空针管、空药瓶等器械型垃圾，从而实现了对不同种类垃圾的有效分类。

如图3所示，在一个实施例中，两个垃圾投放箱2固定于配药平台1前部的两端，这样将两个垃圾投放箱2分隔设置后，就能够有效地防止出现垃圾误投放的情况。

如图2所示，在另一个实施例中，两个垃圾投放箱2分别固定于配药平台1的左右两侧，这样不仅能将两个垃圾投放箱2分隔设置，还能避免垃圾投放箱2占用配药平台1前部的空间，使医护人员在配药时具有更大的活动空间的勇士还便于在配药平台1前部上设置更多抽屉20。

如图2、图3、图4和图7所示，所述垃圾投放箱2的高度低于配药平台1，所述垃圾投放箱2包括包装投放箱3和器械投放箱4。将垃圾投放箱2的水平高度设置为低于配药平台1后，可以使垃圾投放箱2与配药平台1之间产生高度差，从而有效地将垃圾投放箱2和配药平台1进行了区分。包装投放箱3用于投放外包装、废纸等包装型垃圾，器械投放箱4用于投放针头、空针管、空药瓶等器械型垃圾。

如图2、图3、图4、图7所示，所述器械投放箱4上设有至少三个垃圾投入口5，所述器械投放箱4内设有若干隔板6，所述隔板6将器械投放箱4的内部空间划分为与所述至少三个垃圾投入口5一一对应的独立空间。器械投放箱4内通过隔板6所设置的与独立空间有至少三个，分别是可以用于投放针头、安瓿体等锐器的空间、使用后空针管体的空间和使用后空药瓶的空间等；在有更多不宜投放在一起的不同类型的垃圾时，可以在器械投放箱4上增设垃圾投入口5并在器械投放箱4内增设隔板6和相对应的独立空间。这样设置后就能够进一步细化垃圾的分类，使得医务人员能够在操作的同时直接进行分类及终末处理，进一步防止了由于医疗垃圾分类不当造成的职业暴露、感染等情况。

如图6所示，在一个实施例中，所述包装投放箱3内设有收集筒7。包装投放箱3用于收集外包装、废纸等垃圾，在设置收集筒7后，所投入的外包装、废纸等垃圾就会由收集筒7进行存储；这样一来，在进行集中清理时，只需要对收集筒7进行清理即可。在图6所示的实施例中，将垃圾投入口5的口径设置为小于收集筒7的口径，这样设置后，就可以确保从垃圾投入口5投入的医疗垃圾会落入收集筒7的范围内，不会掉落至收集筒7的外部给垃圾清理增加难度。

如图5所示，所述器械投放箱4的垃圾投入口5下方的侧壁8和/或隔板6上设有挂钩9，所述挂钩9上悬挂有垃圾收纳袋10。在侧壁8和/或隔板6上设置挂钩9并悬挂垃圾收纳袋10后，从垃圾投入口3投入的器械垃圾就会由垃圾收纳袋10进行存储，这样一来，在进行集中清理时，只需要取出并更换垃圾收纳袋10即可。在图5所示的实施例中，将垃圾投入口5的口径设置为小于垃圾收纳袋10的口径，这样设置后，就可以确保从垃圾投入口5投入的医疗垃圾会落入垃圾收纳袋10的范围内，不会掉落至垃圾收纳袋10的外部给垃圾清理增加难度。

如图8所示，所述配药平台1在靠近器械投放箱4一侧的台面上设有注射器针头分离器11，所述注射器针头分离器11与器械投放箱4通过管道12连通。注射器针头对于医护人员来说非常危险，如果采取传统的用手拔取注射器针头的方式的话，可能会造成医护人员被刺伤甚至造成感染的问题。因此，在设置了注射器针头分离器11后，就消除了医护人员被刺伤和造成感染的风险；同时，注射器针头分离器11与器械投放箱4之间通过管道12连通后，针管就会在分离下来过后通过管道12滑落到器械投放箱4内。届时，只需要将管道12连接到器械投放箱4内收集锐器的空间内即可直接对分离出来的注射器针头进行分类收集。

如图3、图4和图7所示，所述垃圾投放箱2的上端通过斜板13与配药平台1连接，所述斜板13上设有向下凹陷的滑道14，所述滑道14与垃圾投入5连通。由于第垃圾投放箱2的水平高度低于配药平台1，因此在设置了斜板13后，医护人员只需要将医疗垃圾放置在斜板13上，医疗垃圾就会自动滑落到垃圾投放箱2的顶部；因此，在设置斜板13后，医护人员不需要弯腰俯身就能够完成垃圾的投放，从而避免了医护人员因长期作出弯腰、俯身等动作对身体造成损害。而在设置了向下凹陷的滑道14之后，只需要将医疗垃圾放置在滑道14上，医疗垃圾就会沿着滑道14朝垃圾投放箱2滑落，所以，将滑道14设置为与垃圾投入口5连通后，只要将医疗垃圾放置在与相应的垃圾投入口所接通的滑道14上后，医疗垃圾就会自动落入污染区内，从而实现了简化医护人员操作的目的。在图3、图4和图7所示的实施例中，每个垃圾投入口5上均单独对应有独立设置的滑道14，以保证投放垃圾的便利性。

如图9和图10所示，所述配药平台1内设有液体存储装置15、电源模块16和潜水泵17，所述潜水泵17与电源模块16电性连接，所述配药平台上设有花洒18，所述潜水泵17设置在液体存储装置15内部，所述花洒18和潜水泵17之间通过管路19连接。其中，潜水泵17与电源模块16之间的电路开关可以以各种形式设置，如设置于配药平台1上的按钮或手动开关等；液体存储装置15中可以存放消毒液，在启动开关后，花洒18就会喷出由潜水泵17所抽取的消毒液。在使用时，消毒花洒18可以根据需要对配药平台1和垃圾投放箱2进行消毒处理，可以对滑道14以及各区域内的死角进行消毒处理，从而有效减少医护人员出现院内感染的几率。

如图5和图6所示，所述垃圾投放箱2的侧壁8采用透明材料制成。透明材料可以选用如玻璃或透明塑料等材料。将垃圾投放箱2的侧壁采用透明材料制作后，医护人员就能够直观地看到垃圾投放箱2内的垃圾容量，从而能够及时对垃圾投放箱2内的垃圾进行处理。

如图11所示，所述配药平台上1设有抽屉20，所述抽屉20内设有若干横向隔板21和纵向隔板22。横向隔板21和纵向隔板22可以将抽屉20内部分隔成若干个小隔间，以便于医护人员根据需要对各种物资、药品进行放置整理。

如图11所示，所述抽屉20内侧相对的两边上设有滑轨23，所述横向隔板21或纵向隔板22可以在滑轨23上进行滑动。在抽屉20内侧相对的两边上设置滑轨23后，横向隔板21或纵向隔板22可以通过滑动来调节各个隔断空间的大小，便于医护人员进行优化配置。
