按摩式绑带结构的制作方法

技术领域：

本发明涉及医疗器械技术领域，特别涉及一种按摩式绑带结构。

背景技术：
：

神内科的偏瘫病人，在进行康复治疗时常常需要使用到按摩器，目前的按摩器多是电动的，但为了安全起见，多数采用电池供电。因为电池的电量有限，需要不断的更换电池或者频繁的给电池充电，极大的增加了按摩器的成本，也给患者带来不便，而且电动按摩器按摩方式较少，感觉僵硬，使用起来不舒适。鉴于这种技术问题，迫切需要出现一种结构简单，使用方便，充气式的，按摩效果好的按摩绑带。

技术实现要素：
：

本发明的目的在于克服现有技术中存在的缺点，提供一种结构简单，使用方便，充气式的，按摩效果好的按摩绑带。

为了实现上述目的，本发明提供了一种按摩式绑带结构，包括裹布、气囊和充气橡胶球，其中，所述裹布上设置有若干气囊槽，所述气囊槽内设置有所述气囊，相邻两个气囊之间设置有连通管，气囊与连通管之间插合连接，气囊与气囊槽之间固定连接，气囊槽与裹布在制造时一体成型。

所述裹布的两侧设置有绑带，所述绑带上设置有粘扣，裹布两侧的绑带通过粘扣粘接固定。

所述充气橡胶球上插合连接有输气管，所述输气管与气囊之间插合连接。

所述气囊充气后鼓起，用于压力方式的按摩偏瘫的肢体，充气橡胶球的充气多少（即气囊的鼓起程度）可根据患者的感觉自调。

裹布为弹性布料，能延展开打0.5-08m。

本发明的优点：结构简单，使用方便，充气式的，按摩效果好，具体为：本发明采用充气式结构，利用裹布和绑带将若干气囊固定在偏瘫的肢体处，气囊充气后鼓起，用于压力方式的按摩偏瘫的肢体，充气橡胶球的充气多少（即气囊的鼓起程度）可根据患者的感觉自调，患者感觉舒适，按摩效果好。

附图说明：

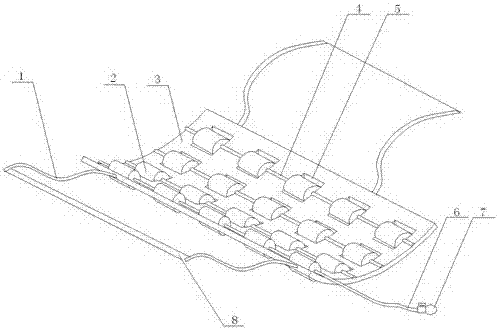

图1为本发明的结构示意图。

附图标识：

1、绑带2、气囊3、裹布

4、连通管5、气囊槽6、输气管

7、充气橡胶球8、粘扣

具体实施方式：

下面结合附图，对本发明进行说明。

如图1所示，图1为本发明的结构示意图。

本发明包括括裹布3、气囊2和充气橡胶球7，其中，裹布3上设置有若干气囊槽5，气囊槽5内设置有气囊2，相邻两个气囊2之间设置有连通管4，气囊2与连通管4之间插合连接，气囊2与气囊槽5之间固定连接，气囊槽5与裹布3在制造时一体成型。裹布3的两侧设置有绑带1，绑带1上设置有粘扣8，裹布3两侧的绑带1通过粘扣8粘接固定。充气橡胶球7上插合连接有输气管6，输气管6与气囊2之间插合连接。气囊2充气后鼓起，用于压力方式的按摩偏瘫的肢体，充气橡胶球7的充气多少（即气囊2的鼓起程度）可根据患者的感觉自调。裹布为弹性布料，能延展开打0.5-08m。

本发明结构简单，使用方便，充气式的，按摩效果好。本发明采用充气式结构，利用裹布和绑带将若干气囊固定在偏瘫的肢体处，气囊充气后鼓起，用于压力方式的按摩偏瘫的肢体，充气橡胶球的充气多少（即气囊的鼓起程度）可根据患者的感觉自调，患者感觉舒适，按摩效果好。

技术特征：

技术总结
本发明公开了一种按摩式绑带结构，包括裹布、气囊和充气橡胶球，其中，裹布上设置有若干气囊槽，气囊槽内设置有所述气囊，相邻两个气囊之间设置有连通管，气囊与连通管之间插合连接，气囊与气囊槽之间固定连接，气囊槽与裹布在制造时一体成型。裹布的两侧设置有绑带，绑带上设置有粘扣，裹布两侧的绑带通过粘扣粘接固定。裹布为弹性布料，能延展开打0.5‑08m。充气橡胶球上插合连接有输气管，输气管与气囊之间插合连接。
