一种多功能咬口器的制作方法

本发明涉及医疗器械领域，特别是一种针对胃镜用咬口器。

背景技术：

目前胃镜用咬口能够解决大部分患者在胃镜检查中的需求，但在现有技术中的不足之处是，在胃镜用咬口上一般都没有设置专用的吸痰通道，这样，当患者行胃镜检查过程中，特别是全麻胃镜检查过程中，一旦患者口中出现口腔分泌物或者反流物时，就不利于胃镜期间对于口腔分泌物或者反流物的吸引，而且，胃镜用咬口在口腔内容易左右移位，在没有牙齿的患者中更为明显，不利于患者咬合，因此研究一种有专用通道便于吸痰，且能够便于咬合，尤其是便于没有牙齿的患者咬合的胃镜用咬口甚为重要。

技术实现要素：

本发明针对现有技术存在的不足，提出一种便于吸痰、且便于患者咬合的胃镜用咬口器。

本发明的技术方案是：一种多功能咬口器，包括长柱型的咬口柱，在所述咬口柱的一侧设有固定连接的挡板，在所述咬口柱和挡板的内部、且贯穿于咬口和挡板之间设有插孔一，在所述包含有插孔一的挡板上、插孔一的两端还开设有至少一个插孔二。

在所述包含有插孔一的挡板上、插孔一的两侧各开设有一个插孔二。

在所述咬口柱的上下两面、靠近挡板处的一端还设有适合牙龈走形的弧形凹槽；所述插孔二的内径约为1-2cm。

本发明的有益效果是：在挡板上设有的专用的吸痰通道，这样当患者在做胃镜时出现口腔内部有分泌物或者反流物时，方便操作者通过吸痰通道吸取口腔中的异物，而且还设有弧形凹槽，便于患者咬合，尤其是便于无牙患者的咬合；这样就可以防止在胃镜检查过程中咬口器的脱落。

附图说明

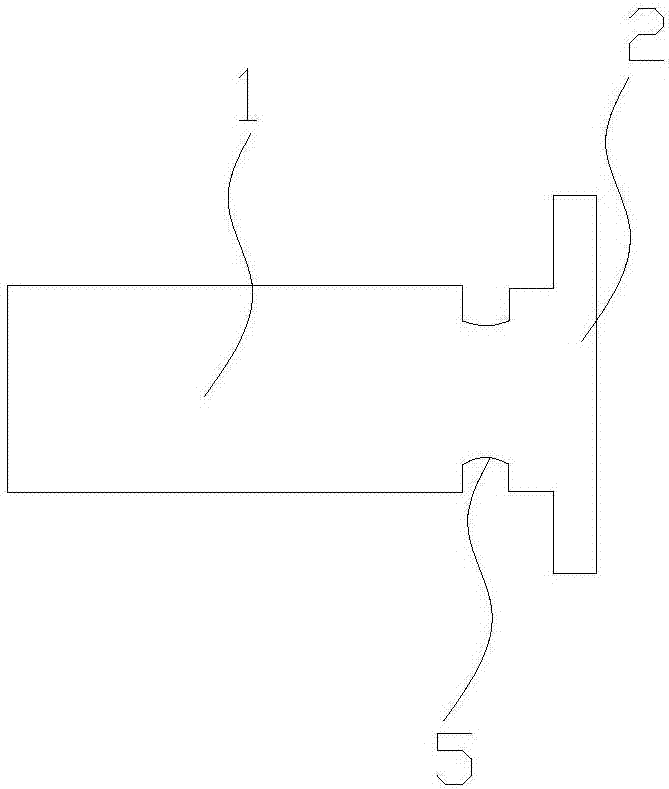

图1是本发明的结构示意图；

图2是本发明中挡板的一种结构方式示意图；

图3是本发明中咬口柱的平面结构示意图；

图1是咬口柱；2是挡板，3是插孔一，4是插孔二，5是弧形凹槽。

具体实施方式

如图所示一种多功能咬口器，包括长柱型的咬口柱1，在所述咬口柱1的一侧设有固定连接的挡板2，在所述咬口柱1和挡板2的内部、且贯穿于咬口柱1和挡板2之间设有插孔一3，在所述包含有插孔一3的挡板2上、插孔一3的两端还开设有至少一个插孔二4；所述插孔一3用于患者在做胃镜过程中胃镜管道的插入；其中，在插孔一3的两端的任意一端开设有至少一个插孔二4，也可以两端均开设有插孔二4，所述插孔二4优先为月牙形，也可以是椭圆形及圆形，当患者侧身于病床上进行胃镜检查时，这样就方便吸痰管通过插孔二4对口腔中的异物进行及时的清理。

在所述包含有插孔一3的挡板2上、插孔一3的两侧各开设有一个插孔二4；方便吸痰管通过插孔二4对口腔中的异物进行及时的清理。

在所述咬口柱1的上下两面、靠近挡板2处的一端还设有适合牙龈走形的弧形凹槽5；优先的，所述的弧形凹槽5设置符合牙龈的走形，通常情况下，咬口柱1在口腔内容易左右移位，不利于患者咬合，特别是没有牙齿的患者更为明显，设有弧形凹槽5就便于患者咬合，尤其是便于无牙患者的咬合；这样就可以方便弧形凹槽5的固定，防止在胃镜检查过程中咬口器的脱落。

所述插孔二4的内径约为1-2cm，这样就方便吸痰管的插入。

在挡板上设有的专用的吸痰通道，这样当患者在做胃镜时出现口腔内部有分泌物或者反流物时，方便操作者通过吸痰通道吸取口腔中的异物，而且还设有弧形凹槽，便于患者咬合，尤其是便于无牙患者的咬合；这样就可以防止在胃镜检查过程中咬口器的脱落。

技术特征：

技术总结
一种多功能咬口器。本发明涉及医疗器械领域，包括长柱型的咬口柱，在所述咬口柱的一侧设有固定连接的挡板，在所述咬口柱和挡板的内部、且贯穿于咬口和挡板之间设有插孔一，在所述包含有插孔一的挡板上、插孔一的两端还开设有至少一个插孔二；在所述咬口柱的上下两面、靠近挡板处的一端还设有适合牙龈走形的弧形凹槽。本发明在挡板上设有的专用的吸痰通道，这样当患者在做胃镜时出现口腔内部有分泌物或者反流物时，方便操作者通过吸痰通道吸取口腔中的异物，而且还设有弧形凹槽，便于患者咬合，尤其是便于无牙患者的咬合；这样就可以防止在胃镜检查过程中咬口器的脱落。

技术研发人员：赵义平
受保护的技术使用者：赵义平
技术研发日：2017.07.26
技术公布日：2019.02.05
