本发明属于医疗器械技术领域,涉及一种医疗床。
背景技术:
随着医疗器械的不断发展,对于病人护理的要求也越来越高,很多的病人在生病的时候,自身需要对其进行物理降温,或者说是身体温度太冷,需要进行外界保温,且大多数卧床的病人不能顺便移动。
针对上述的情况,人们研发出来气垫床,并在气垫床内增设有若干个电热片,电热片的温度可根据患者所需的温度进行调节,但是在使用的过程中,由于电热片长期的使用会造成电热片的寿命过短,此时将整个床垫换下,降低了床垫的使用寿命。
技术实现要素:
本发明的目的是针对现有的技术存在上述问题,提出了一种医疗床,本发明所要解决的技术问题是如何使得电热片的维修和更换更加的方便。
本发明的目的可通过下列技术方案来实现:
一种医疗床,包括床本体和设置在床本体上的床垫本体,所述床垫本体内设有若干个放置腔,所述床垫本体的中部设置有竖向贯穿床垫本体的方便孔,其特征在于,所述床垫本体在放置腔内均放置有加热架,所述加热架的一端设有若干个呈半圆形的抵靠部,所述抵靠部采用弹性材料制成,所述抵靠部能与放置腔的腔底相抵靠,所述床垫本体还包括通过合页铰接在放置腔一侧的侧壁上的挡板,所述放置腔另一侧的侧壁上设有限位板,所述挡板能与限位板相抵靠。
工作原理:通过在床垫本体内设置若干个放置腔,并在放置腔内均设有加热架,此时加热架上设有抵靠部,抵靠部能与放置腔的腔底相抵靠,由于抵靠部采用弹性材料制成,使得在进行加热的过程中,抵靠部能相应的发生形变,进而能更好的与放置腔的腔底相接触,当温度降低时,抵靠部恢复原状,减少了与放置腔腔底的接触面;方便孔的设置,使得当病人需要方便时,可以直接从方便孔内排出排泄物;挡板和限位板的设置,能方便加热架的更换和维修,同时也方便了加热架的安装和使用。
在上述的医疗床中,所述加热架包括加热腔,所述加热腔内放置有若干个加热丝,若干个加热丝沿着加热腔的宽度放置依次设置。
在上述的医疗床中,所述加热架两侧的侧壁上均设有导向部,所述放置腔的腔壁上设有导向面,所述导向部的端面能与导向面相贴合。
在上述的医疗床中,床本体上设有让位空腔,所述床垫本体能嵌入让位空腔内,所述床本体下设有可伸缩的支脚组件。
在上述的医疗床中,所述支脚组件包括支脚一和支脚二,所述支脚一能嵌入支脚二内且沿着支脚二滑动,并通过定位销定位。
在上述的医疗床中,所述支脚一的一端设有行走轮一和行走轮二,所述行走轮一和行走轮二之间采用皮带连接。
与现有技术相比,本医疗床具有的优点:通过设置采用弹性材料制成的抵靠,使得抵靠部能根据温度来调节与放置腔腔底的接触面积,同时挡板和限位板的设置,造成加热架的维修和更换更加的方便。
附图说明
图1是本医疗床的部分剖视图。

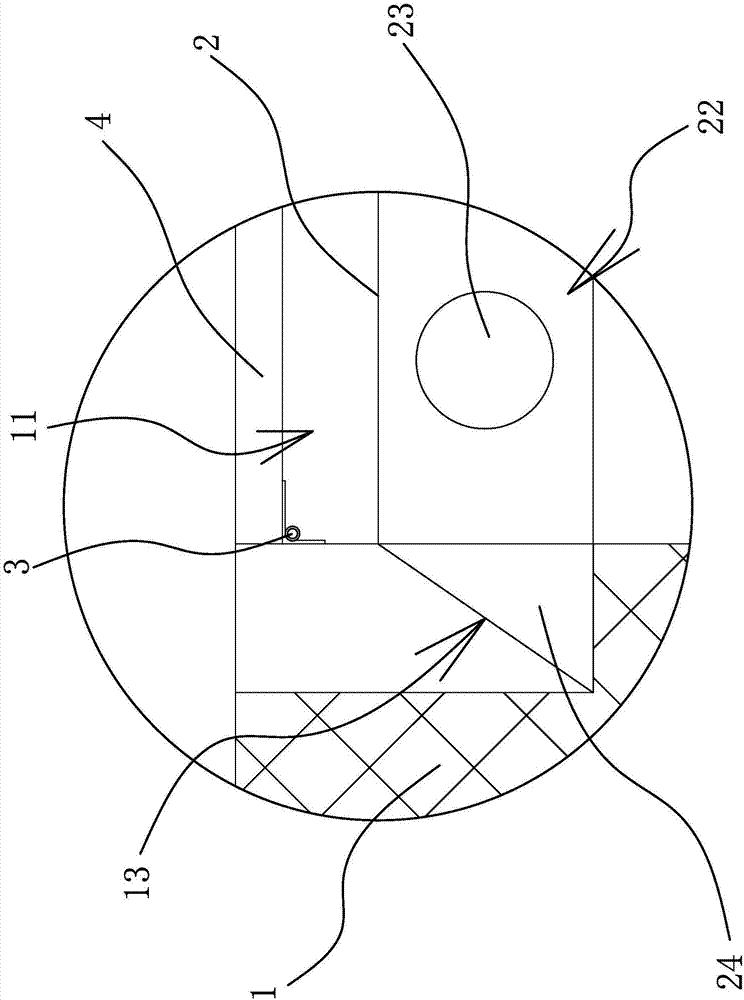

图2是图1中a处的局部放大图。
图中,1、床垫本体;11、放置腔;12、方便孔;13、导向面;2、加热架;21、抵靠部;22、加热腔;23、电热丝;24、导向部;3、合页;4、挡板;5、限位板;6、床本体;61、让位空腔;7、支脚组件;71、支脚一;72、支脚二;73、定位销;74、行走轮一;75、行走轮二;8、皮带。
具体实施方式
以下是本发明的具体实施例并结合附图,对本发明的技术方案作进一步的描述,但本发明并不限于这些实施例。
如图1所示,本医疗床包括包括床本体6和设置在床本体6上的床垫本体1,床垫本体1内设有若干个放置腔11,床垫本体1的中部设置有竖向贯穿床垫本体1的方便孔12。
具体的说,如图1和图2所示,床垫本体1在放置腔11内均放置有加热架2,加热架2的一端设有若干个呈半圆形的抵靠部21,抵靠部21采用弹性材料制成,抵靠部21能与放置腔11的腔底相抵靠,床垫本体1还包括通过合页3铰接在放置腔11一侧的侧壁上的挡板4,放置腔11另一侧的侧壁上设有限位板5,挡板4能与限位板5相抵靠。
工作原理:通过在床垫本体1内设置若干个放置腔11,并在放置腔11内均设有加热架2,此时加热架2上设有抵靠部21,抵靠部21能与放置腔11的腔底相抵靠,由于抵靠部21采用弹性材料制成,使得在进行加热的过程中,抵靠部21能相应的发生形变,进而能更好的与放置腔11的腔底相接触,当温度降低时,抵靠部21恢复原状,减少了与放置腔11腔底的接触面,挡板4和限位板5的设置,能方便加热架2的更换和维修,同时也方便了加热架2的安装和使用。
如图1和图2所示,加热架2包括加热腔22,加热腔22内放置有若干个加热丝,若干个加热丝沿着加热腔22的宽度放置依次设置。
如图1和图2所示,加热架2两侧的侧壁上均设有导向部24,放置腔11的腔壁上设有导向面13,导向部24的端面能与导向面13相贴合。
如图1和图2所示,床本体6上设有让位空腔61,床垫本体1能嵌入让位空腔61内,床本体6下设有可伸缩的支脚组件7。
如图1和图2所示,支脚组件7包括支脚一71和支脚二72,支脚一71能嵌入支脚二72内且沿着支脚二72滑动,并通过定位销73定位。
如图1和图2所示,支脚一71的一端设有行走轮一74和行走轮二75,行走轮一74和行走轮二75之间采用皮带8连接。
本文中所描述的具体实施例仅仅是对本发明精神作举例说明。本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代,但并不会偏离本发明的精神或者超越所附权利要求书所定义的范围。
