一种根管治疗针的制作方法

本发明涉及医疗器械领域，更具体地，涉及一种根管治疗针。

背景技术：

在超声波根管治疗中，超声切削效率高、清理效果好，与冲洗剂协同使用可以有效杀灭细菌。超声波的空化作用、声流作用可以促进生物组织分解，甚至分解dna，裂解细胞，破坏红细胞、血小板，溶解组织、杀灭细菌。声流效应的存在促使侧副根管内的细菌进入主根管，良好的冲洗可将根管内的细菌、碎屑冲出。另外超声产热也可以增强冲洗液的消毒灭菌和溶解有机质的作用。

根管预备中，通常采用g型扩大钻或根管治疗锉探查根管，去除残屑，来保持根管畅通，却往往只能作为手动工作尖，费时费力。而一般在超声波根管治疗中采用的工作尖由于超声波震动及根管壁面较滑，操作起来不是很方便顺手。

技术实现要素：

本发明的目的在于解决现有技术出现的上述问题，提供一种根管治疗针。本发明使根管治疗更加简单、省时、省力和有效，防滑防震，方便顺手。

一种根管治疗针，其特征在于：包括与洁牙手柄相连接的治疗针连接部、在同一平面内与所述治疗针连接部一体成型的治疗针颈部和工作时与牙齿根管接触的治疗针工作部；所述治疗针工作部包括治疗针工作部前段和治疗针工作部后段；所述治疗针颈部的下部与所述治疗针连接部的上部同轴连接；所述治疗针颈部前段为空心圆柱，后段为圆弧空心条状，内部有引导管，该引导管一端连接治疗针连接部，另一端沿治疗针颈部延伸且尾部的水平面与治疗针颈部的前段一致；所述治疗针工作部前段连接治疗针颈部为圆柱筒状，该圆柱筒状状的横截面半径等于治疗针颈部横截面的半径；所述治疗针工作部后段为空心，长于治疗针工作部前段，横截面为齿轮形状。

进一步，所述治疗针颈内部在引导管周围设有突起的缓冲区。

进一步，所述治疗针工作部后段的横截面为有6个齿轮的齿轮形状。

进一步，所述治疗针颈部的半径为1-10mm，其圆心角为10-90°。

进一步，所述治疗针工作部后段的顶端距离所述治疗针连接部底部的竖直距离为15-45mm。

进一步，所述治疗针连接部、所述治疗针颈部和所述治疗针工作部部均为3cr13不锈钢材料制成。

本发明的有益效果：

1.使用本发明配备超声波治疗，治疗结构主要为治疗针工作部后段，治疗针工作部后段横截面为齿轮形状，增大摩擦，有效防止打滑，采用治疗针工作部前段将治疗针工作部尾端与所述治疗针颈部连接起来过渡圆滑，并且减少超声机械振动效果的损失，最大化提高超声机械振动效果的传递。

2.根据超声振荡原理，本发明治疗针工作部的结构，能够深入能力较其他传统手用器械强，能深入探查根管，去除残屑，保持根管畅通，获得良好的根管冠部通道，由于本发明内部结构都为空心，可填充消毒药剂和马来胶，治疗针颈内部设有缓冲区，使这些药剂平稳进入根管，根管填充治疗较传统方法更加简单、省时、省力和有效。

3.本发明的结构特点和3cr13不锈钢材料匹配度非常好，进一步提高超声机械振动效果的传递效率；并且采用3cr13不锈钢制备的治疗针，质量轻，对牙齿根管的保护性更高，根管治疗的舒适度更好。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明实施例的结构示意图；

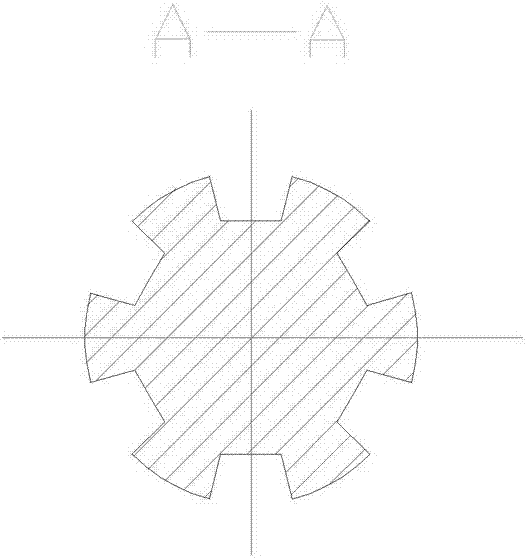

图2为本发明实施例图1中a-a处的截面图；

图3为本发明实施例图1中b-b处的截面图；

图中：1.治疗针连接部；2.引导管；3.缓冲区；4.治疗针工作部前段；5.治疗针工作部后段。

具体实施方式

下面结合附图对本发明的优选实施例进行详细阐述，以使本发明的优点和特征能更易于被本领域技术人员理解，从而对本发明的保护范围做出更为清楚明确的界定。

如图1-图3所示，一种根管治疗针，其特征在于：包括与洁牙手柄相连接的治疗针连接部1、在同一平面内与所述治疗针连接部1一体成型的治疗针颈部和工作时与牙齿根管接触的治疗针工作部；所述治疗针工作部包括治疗针工作部前段4和治疗针工作部后段5；所述治疗针颈部的下部与所述治疗针连接部1的上部同轴连接；所述治疗针颈部前段为空心圆柱，后段为圆弧空心条状，内部有引导管2，该引导管2一端连接治疗针连接部1，另一端沿治疗针颈部延伸且尾部的水平面与治疗针颈部的前段一致；所述治疗针工作部前段4连接治疗针颈部为圆柱筒状，该圆柱筒状状的横截面半径等于治疗针颈部横截面的半径；所述治疗针工作部后段5为空心，长于治疗针工作部前段4，横截面为齿轮形状。

特别地，所述治疗针颈内部在引导管2周围设有突起的缓冲区3。

特别地，所述治疗针工作部后段5的横截面为有6个齿轮的齿轮形状。

特别地，所述治疗针颈部的半径为1-10mm，其圆心角为10-90°。

特别地，所述治疗针工作部后段5的顶端距离所述治疗针连接部1底部的竖直距离为15-45mm。

特别地，所述治疗针连接部1、所述治疗针颈部和所述治疗针工作部部均为3cr13不锈钢材料制成。

虽然结合附图描述了本发明的实施方式，但是专利所有者可以在所附权利要求的范围之内做出各种变形或修改，只要不超过本发明的权利要求所描述的保护范围，都应当在本发明的保护范围之内。

技术特征：

技术总结
本发明涉及医疗器械技术领域，公开一种根管治疗针，包括与洁牙手柄相连接的治疗针连接部、在同一平面内与所述治疗针连接部一体成型的治疗针颈部和工作时与牙齿根管接触的治疗针工作部；所述治疗针工作部包括治疗针工作部前段和治疗针工作部后段；所述治疗针颈部前段为空心圆柱，内部有引导管，该引导管一端连接治疗针连接部，另一端沿治疗针颈部延伸且尾部的水平面与治疗针颈部的前段一致；所述治疗针工作部前段连接治疗针颈部为圆柱筒状，该圆柱筒状状的横截面半径等于治疗针颈部横截面的半径；所述治疗针工作部后段为空心，长于治疗针工作部前段，横截面为齿轮形状。本发明使根管治疗更加简单、省时、省力和有效，防滑防震，方便顺手。

技术研发人员：梁超军
受保护的技术使用者：南宁市微牙机电科技有限公司
技术研发日：2017.12.22
技术公布日：2018.03.20
