一种外科手术用固定装置的制作方法

本发明涉及固定装置技术领域，尤其涉及一种外科手术用固定装置。

背景技术：

现有的一些四肢或头部进行外科手术时，大多通过医护人员对病人进行控制，但是这种控制方式需要多人配合，操作较为麻烦，甚至存在污染手术区域的危险，为医务人员的工作带来很大不便，且在控制过程中不能人为的去调节高度，给医生的操作治疗过程带来了很大的不便。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种外科手术用固定装置。

为了实现上述目的，本发明采用了如下技术方案：

一种外科手术用固定装置，包括底板，所述底板上开设有滑槽，所述滑槽内滑动连接有卡位块，所述卡位块的一端螺钉连接有滑动杆，所述滑动杆的外端螺纹连接有转动杆，所述转动杆的一端侧壁螺钉固定有把手，所述滑动杆的另一端铆接有第一滑块，所述第一滑块的一端侧壁固定连接有第二连接杆，所述第二连接杆的另一端侧壁固定连接有连接轴，所述连接轴的一端侧壁铆接有固定杆，所述固定杆的上端螺钉固定有固定板，所述固定板的上端侧壁铆接有支架，所述支架的另一端螺钉固定有桌板，所述桌板的上端侧壁螺钉固定有推杆电机，所述推杆电机的一端侧壁滑动连接有收缩杆，所述收缩杆的另一端侧壁螺钉固定有放置块，所述放置块的一端侧壁滑动连接有弹性杆，所述弹性杆的一端外壁固定连接有固定夹。

优选的，所述滑动杆的数量为两根，且另一根滑动杆的一端铆接有第二滑块，所述第二滑块的一端侧壁固定连接有第一连接杆。

优选的，所述第一滑块与第二连接杆是通过正螺纹相连接，且第二滑块与第二连接杆是通过反螺纹相连接。

优选的，所述固定夹的数量为两个，且固定夹之间为镜像对称。

优选的，所述弹性杆的一端侧壁固定连接有支撑杆，所述支撑杆的底端内壁固定连接有弹簧。

本发明的有益效果是：本发明，通过第一滑块和第二连接杆的正螺纹连接，第二滑块和第一连接杆的反螺纹连接，在转动杆的转动下，第一滑块和第二滑块做相对运动，使第一连接杆和第二连接杆向外拉伸，最后使桌板向上移动，来调节桌板与地面的距离，使外科手术的固定装置适合不同的患者使用，也减轻了医护人员的负担，也不会存在污染手术区域的危险；通过伸缩杆和推杆电机的相互作用，可以适用于手、脚或头部等不同肢体用的外科手术，使装置的适用范围更广。

附图说明

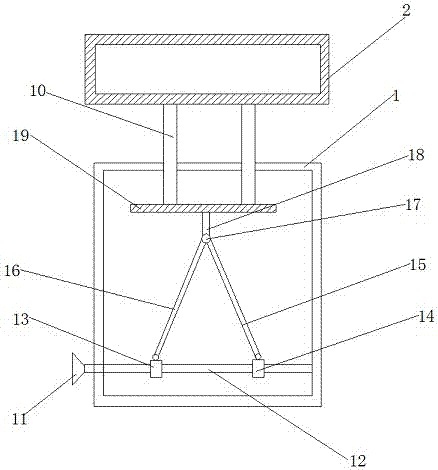

图1为本发明提出的一种外科手术用固定装置的侧视图；

图2为本发明提出的一种外科手术用固定装置的主视图。

图3为本发明提出的一种外科手术用固定装置的部分结构放大图。

图中：1底板、2桌板、3推杆电机、4收缩杆、5弹簧、6放置块、7支撑杆、8弹性杆、9固定夹、10支架、11把手、12转动杆、13第一滑块、14第二滑块、15第一连接杆、16第二连接杆、17连接轴、18固定杆、19固定板、20滑槽、21卡位块、22滑动杆。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-3，一种外科手术用固定装置，包括底板1，底板1上开设有滑槽20，滑槽20内滑动连接有卡位块21，卡位块21的一端螺钉连接有滑动杆22，滑动杆22的外端螺纹连接有转动杆12，转动杆12的一端侧壁螺钉固定有把手11，滑动杆22的另一端铆接有第一滑块13，第一滑块13的一端侧壁固定连接有第二连接杆16，滑动杆22的数量为两根，且另一根滑动杆22的一端铆接有第二滑块14，第二滑块14的一端侧壁固定连接有第一连接杆15，第一滑块13与第二连接杆16是通过正螺纹相连接，且第二滑块14与第二连接杆15是通过反螺纹相连接，第二连接杆16的另一端侧壁固定连接有连接轴17，连接轴17的一端侧壁铆接有固定杆18，固定杆18的上端螺钉固定有固定板19，通过第一滑块13和第二连接杆16的正螺纹连接，第二滑块14和第一连接杆15的反螺纹连接，在转动杆12的转动下，第一滑块13和第二滑块14做相对运动，使第一连接杆15和第二连接杆16向外拉伸，最后使桌板2向上移动，来调节桌板2与地面的距离，使外科手术的固定装置适合不同的患者使用，也减轻了医护人员的负担，也不会存在污染手术区域的危险，固定板19的上端侧壁铆接有支架10，支架10的另一端螺钉固定有桌板2，桌板2的上端侧壁螺钉固定有推杆电机3，推杆电机3的一端侧壁滑动连接有收缩杆4，收缩杆4的另一端侧壁螺钉固定有放置块6，放置块6的一端侧壁滑动连接有弹性杆8，弹性杆8的一端侧壁固定连接有支撑杆7，支撑杆7的底端内壁固定连接有弹簧5，弹性杆8的一端外壁固定连接有固定夹9，且固定夹9的数量为两个，并且固定夹9之间为镜像对称，通过伸缩杆4和推杆电机3的相互作用，可以适用于手、脚或头部等不同肢体用的外科手术，使装置的适用范围更广。

实施例：在进行外科手术时，根据患者的不同需要来调节桌板2与底板1间的距离，转动把手11，使得第一滑块13和第二滑块14做相对运动，此时第一连接杆15和第二连接杆16会推动固定板19向外滑动，带动支架10推动桌板2向上升高，从而调节桌板2与地面的距离，根据不同类型的外科手术如四肢或头部，推动推杆电机3使收缩杆4拉出到一定的位置上，两个固定夹9配合对需手术的部位进行固定，弹性杆8可以对手术过程中对固定夹9施加力，对固定夹9产生的回力进行一个分散和减震的作用，对收缩杆4和推杆电机3有一个保护的作用。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种外科手术用固定装置,包括底板，底板上开设有滑槽，滑槽内滑动连接有卡位块，卡位块的一端螺钉连接有滑动杆，滑动杆的外端螺纹连接有转动杆，转动杆的一端侧壁螺钉固定有把手，滑动杆的另一端铆接有第一滑块，第一滑块的一端侧壁固定连接有第二连接杆，第二连接杆的另一端侧壁固定连接有连接轴，固定板的上端侧壁铆接有支架，支架的另一端螺钉固定有桌板，桌板的上端侧壁螺钉固定有推杆电机，推杆电机的一端侧壁滑动连接有收缩杆，收缩杆的另一端侧壁螺钉固定有放置块，本装置可以方便的调节装置的高度，也可以用于不同类型的外科手术，减少了医务人员的工作量。

技术研发人员：廖仁良
受保护的技术使用者：廖仁良
技术研发日：2017.12.15
技术公布日：2018.03.20
