一种手术室用灭菌洗手器的制作方法

本实用新型涉及医用行业技术领域，具体为一种手术室用灭菌洗手器。

背景技术：

目前医院中使用的洗手设备与家用的洗手设备并无太大区别，其仅具有洗手功能，并不具备灭菌功能，在医院这种特殊场合，灭菌非常重要，为此医院专门在洗手器旁边配备了按压式的消毒洗手液，但是其使用率并不高，而且由于医院人来人往，使用上述消毒洗手液时还存在着交叉感染的隐患。

现有一些专门为医生使用的洗手设备，虽然增加了消毒功能，但是由于设置位置较为固定，不方便医生的随时使用，整体结构不够灵活，导致医生常常还是采用传统的消毒方式，一步步的进行消毒处理。

技术实现要素：

本实用新型的目的在于提供一种手术室用灭菌洗手器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种手术室用灭菌洗手器，包括底座，所述底座的前后两侧均通过轴连接有车轮，所述底座的上表面中间位置通过支架固定连接有废液槽，所述废液槽的下端内部嵌入有废液管，所述废液槽的上端铆接有玻璃框，所述玻璃框的内部设有圆孔，所述玻璃框的上端铆接有防水罩，所述防水罩的内部上端嵌入密封圈，所述底座的上表面两侧均铆接有储液箱，所述储液箱的上端设有加液口，所述储液箱的侧面下端设有出液口，所述出液口通过管道法兰连接有水泵，所述水泵的另一侧通过法兰连接有排液管，所述防水罩的内部设有喷头，所述排液管的另一端穿过密封圈固定连接喷头，所述废液槽的正面内部中间位置嵌入有控制面板，所述控制面板的内部固定连接有水泵开关，所述水泵开关通过电路串联连接水泵，所述底座的左侧表面通过支架固定连接有把手，所述底座的右侧表面固定连接有支撑板，所述支撑板的右侧下端固定连接有吹手机，所述支撑板的右侧上端固定连接有滑槽，所述滑槽的内部设有支撑轴，所述支撑轴的两侧轴连接有滚轮，所述支撑轴的表面固定套接有轴套，所述轴套的下端固定连接有挂钩。

优选的，所述玻璃框由透明钢化玻璃材料制成。

优选的，所述圆孔的数量为两个。

优选的，所述水泵的型号为KPP-S10DACO小型蠕动泵。

优选的，所述吹手机的型号为DB-2000。

优选的，所述水泵开关和吹手机分别与室内适配电源通过串联连接。

与现有技术相比，本实用新型的有益效果是：该手术室用灭菌洗手器，能够为医生的双手在手术前提供有效的消毒处理，整体结构灵活，使得医生能够就近就可以洗手；两个喷头能够将赶紧的净水和消毒水分开喷洒，防止了洗完手后消毒液清理不干净的情况发生，玻璃璧和防水罩能够保证在洗手时液体不会飞溅到外部，圆孔能够方便医生的手插入到玻璃框的内侧，挂钩通过滚轮在滑槽内滑动，能够方便医生悬挂衣服或者其他质量较轻的物体，通过车轮的移动，能够使得整体结构能够随意的移动，根据医生的需求进行停放。

附图说明

图1为本实用新型的整体结构示意图；

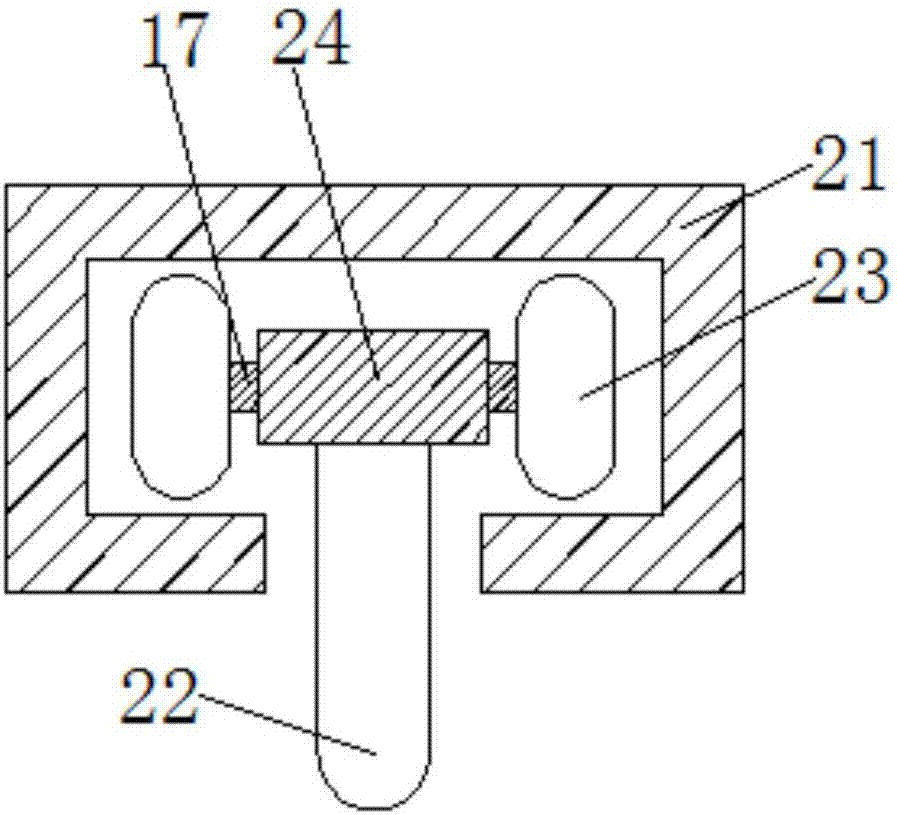

图2为本实用新型的滑槽内部示意图。

图中：1底座、2出液口、3车轮、4废液槽、5水泵开关、6废液管、7控制面板、8水泵、9储液箱、10玻璃框、11圆孔、12防水罩、13密封圈、14喷头、15排液管、16加液口、17支撑轴、18把手、19支撑板、20吹手机、21滑槽、22挂钩、23滚轮、24轴套。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种手术室用灭菌洗手器，包括底座1，底座1的前后两侧均通过轴连接有车轮3，增加结构的灵活性，使得医生洗手时更加方便，底座1的上表面中间位置通过支架固定连接有废液槽4，具有收集废液的作用，废液槽4的下端内部嵌入有废液管6，废液管6的下端可以防止一个回收桶进行回收废液，也可以利用软管与下水道直接连接，废液槽4的上端铆接有玻璃框10，玻璃框10由透明钢化玻璃材料制成，材料强度高，透明效果好，能够保证医生洗手时的安全性，同时也方便观察洗手情况，玻璃框10的内部设有圆孔11，圆孔11的数量为两个，方便医生将双手插入到玻璃框10的内侧，玻璃框10的上端铆接有防水罩12，两者均能起到防水效果，防止液体飞溅到外侧，防水罩12的内部上端嵌入密封圈13，底座1的上表面两侧均铆接有储液箱9，储液箱9的上端设有加液口16，储液箱9的侧面下端设有出液口2，出液口2通过管道法兰连接有水泵8，水泵8的型号为KPP-S10DACO小型蠕动泵，功率小，给水效果好，水泵8的另一侧通过法兰连接有排液管15，防水罩12的内部设有喷头14，排液管15的另一端穿过密封圈13固定连接喷头14，废液槽4的正面内部中间位置嵌入有控制面板7，控制面板7的内部固定连接有水泵开关5，水泵开关5通过电路串联连接水泵8，底座1的左侧表面通过支架固定连接有把手18，底座1的右侧表面固定连接有支撑板19，支撑板19的右侧下端固定连接有吹手机20，吹手机20的型号为DB-2000，能够对手部进行风干，使得医生的双手能够尽可能的达到无菌的情况，水泵开关5和吹手机20分别与室内适配电源通过串联连接，支撑板19的右侧上端固定连接有滑槽21，滑槽21的内部设有支撑轴17，支撑轴17的两侧轴连接有滚轮23，支撑轴17的表面固定套接有轴套24，轴套24的下端固定连接有挂钩22，能够方便医生悬挂衣服或者其他质量较轻的物体。

本实用新型在具体实施时：当医生需要洗手时，推动把手18并利用车轮3将整体结构移动到医生需要的位置，结构的灵活，使得医生洗手时更加方便，然后接通电源，医生洗手先通过消毒水清洗，再利用净水将消毒水冲干净，其使用步骤相同，均是利用水泵开关5打开水泵8，水泵8将储液箱9内的液体抽入排液管15内，再从排液管15送到喷头14内，最后从喷头14内喷出，当消毒水或者净水喷出后，医生将双手通过圆孔11插入到玻璃框10的内部，玻璃框10和防水罩12均能够防止液体飞溅的情况发生，洗完手后的废液通过废液槽4进入废液管6内，废液管6的下端可以防止一个回收桶进行回收废液，也可以利用软管与下水道直接连接，当医生需要晾干双手时，将吹手机20的电源接通，利用吹手机20的开关接通其内部的电路，吹手机20能够通过强力的气流将双手吹干，同时这种吹干方式能够尽可能的达到无菌效果，当医生需要悬挂衣物或者质量较轻的物体时，通过挂钩22进行悬挂，再利用滚轮23在滑槽21内滑动，可以进行多个物体的并排放置。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
