一种管状骨纵向微创截骨器的制作方法

本实用新型涉及骨外科手术器械技术领域，具体为一种管状骨纵向微创截骨器。

背景技术：

现有专利CN102860860A提供了一种管状骨纵向微创截骨器，这种截骨器截骨定位精确，定位调整导轨上有标尺定位，套管固定夹截骨钻头上的刻度标尺调整角度，可精确定位术骨截骨线。然而导轨和刻度盘的安装方式比较简单，刻度盘在导轨上移动起来阻力较大，移动时，容易产生摇摆，非常的不顺畅，而且移动后，触碰刻度盘，刻度盘容易受力产生偏斜，影响精确度。

技术实现要素：

本实用新型的目的在于提供一种管状骨纵向微创截骨器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种管状骨纵向微创截骨器，包括有导轨，所述导轨的内侧壁对称开设弧槽，所述导轨的底部贯穿开设移动通口，所述导轨内安装滑块，滑块的两侧呈外弧状，滑块的两侧开设凹槽，凹槽内设有固定轴，固定轴上套设滚珠，滚珠与弧槽的槽底接触，所述滑块的块体贯穿开设螺纹通孔，螺纹通孔内穿过螺杆，所述螺杆的下端从移动通口伸出并连接挡片，螺杆伸出的杆体部分套设螺母，所述螺杆的上端同轴设有活动轴，所述活动轴的上端固定设有刻度盘，刻度盘位于导轨的上方。

优选的，所述滑块的上侧面开设环槽，所述刻度盘的下侧面对称设有稳定板，稳定板设为弧形板，稳定板与环槽相契合。

优选的，所述螺杆的顶部开设半环槽，半环槽的槽腔通过隔板均匀分隔。

优选的，所述活动轴设为“T”型结构，螺杆的上端开设空腔，活动轴的底端位于螺杆的空腔内。

优选的，所述刻度盘靠近活动轴的位置贯穿开设穿孔，穿孔内穿过限位杆。

与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，使用方便，通过改进导轨和刻度盘的安装方式，进而使得刻度盘移动更顺畅，移动后，不易偏斜，使用起来，主定位针的稳定性增强，操作误差减小，使得手术风险降低，手术的精确度提高，更加的方便、安全。

附图说明

图1为本实用新型导轨侧视结构示意图；

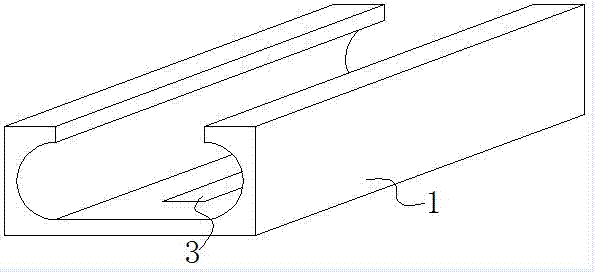

图2为本实用新型导轨结构示意图；

图3为本实用新型半环槽结构示意图。

图中：1-导轨；2-弧槽；3-移动通口；4-滑块；5-滚珠；6-螺杆；7-螺母；8-活动轴；9-刻度盘；10-环槽；11-稳定板；12-半环槽；13-限位杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种管状骨纵向微创截骨器：包括有导轨1，导轨1的内侧壁对称开设弧槽2，导轨1的底部贯穿开设移动通口3，导轨1内安装滑块4，滑块4的两侧呈外弧状，滑块4的两侧开设凹槽，凹槽内设有固定轴，固定轴上套设滚珠5，滚珠5与弧槽2的槽底接触，滑块4的块体贯穿开设螺纹通孔，螺纹通孔内穿过螺杆6，螺杆6的下端从移动通口3伸出并连接挡片，螺杆6伸出的杆体部分套设螺母7，螺杆6的上端同轴设有活动轴8，螺杆6的顶部开设半环槽12，半环槽12的槽腔通过隔板均匀分隔，便于限位，防止刻度盘9转动，活动轴8的上端固定设有刻度盘9，活动轴8设为“T”型结构，螺杆6的上端开设空腔，活动轴8的底端位于螺杆6的空腔内，便于活动轴8转动，滑块4的上侧面开设环槽10，刻度盘9的下侧面对称设有稳定板11，稳定板11设为弧形板，稳定板11与环槽10相契合，防止刻度盘9的一侧倾斜，刻度盘9靠近活动轴8的位置贯穿开设穿孔，穿孔内穿过限位杆13，防止刻度盘9转动，刻度盘9位于导轨1的上方。

需要说明的是，本实用新型一种管状骨纵向微创截骨器，使用的时候，在导轨1上滑动刻度盘9的位置，然后向下拉拽螺杆6，稳定板11与环槽10相契合，此时旋转螺母7，刻度盘9牢牢的固定在导轨1上，然后借助活动轴8旋转刻度盘9，进而调节主定位针的角度，调节过后，将限位杆13插入半环槽12的槽腔小格中，防止活动轴8转动。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
