一种小鼠灌胃器的制作方法

本实用新型涉及生物实验器械技术领域，具体涉及一种小鼠灌胃器。

背景技术：

对小鼠进行动物实验是现在现代医学生物研究要常用的方法，在实验过程中通过灌胃管进行直接给药是一种非常常用的给药方式。目前对小鼠进行灌胃常用的灌胃器多采用金属针头、金属药管，其质地坚硬、针尖锋利，而小鼠的食道较细，在灌胃过程中稍有不慎就会造成小鼠的咽喉、食道、胃部等部位的损伤，甚至引起小鼠死亡，造成实验失败；所以现有的灌胃器还对操作者的技术熟练程度要求极高，否则同样会损害小鼠健康、造成灌胃失败，在需要进行多次灌胃给药的实验过程中，由于灌胃成功率低，实验过程中小鼠由于灌胃的造成的损伤数量大，影响实验结果。

在一篇公开号为CN204379483U、名称为小鼠灌胃器的中国实用新型专利公开了一种技术方案，包括注射器，在注射器的出液口安装有灌胃针，在灌胃针的外表面套装有防护管，在防护管的下端设有球形端头，在球形端头内设有贯通其两端通孔，通孔的内径与防护管的内径相等；防护管和球形端头为橡胶或硅胶材质；在防护管的上端设有连接头，连接头配合安装于灌胃针的针头座外。这种技术方案的优点在于：便于操作，对操作者的技术熟练程度要求不高，能够大幅提高实验过程中灌胃的成功率，并减少对小鼠的损伤，且生产成本低，适用范围更加广泛。但也存在一定的问题，比如：其球形端头大于防护管外径的设置使该产品在探入小鼠体内时不易操作，另外贯通孔的设置使给药操作完成后，在撤出防护管的过程中，药管中的药液继续流出，或者是在操作过程中，使药管内形成负压，使小鼠食道、口腔、胃部的残液进入到药管内。

技术实现要素：

为了解决上述问题，本实用新型采用的技术方案为一种小鼠灌胃器，包括中空的灌胃管1，所述灌胃管1的末端固接有连接管2，所述灌胃管1的顶端连接有灌胃注射器3，所述连接管2包括与灌胃管1套接的收缩部4、与收缩部4小头一端固接的直管状的套接部5，所述套接部5上套接有喷药头6，所述喷药头6依次包括直管7、内陷管8、圆顶头9，所述直管7与套接部5套接，所述内陷管8相对称两侧向内凹陷，形成椭园形截面结构，所述圆顶头9为半球形结构，所述内陷管8向内的凹陷面上设置有长槽形的喷药口10，所述喷药口10外侧设置有柔软橡胶制成的单向阀片11，所述连接管2、喷药头6内均设置有与中空的灌胃管1相连通的空腔，所述喷药口10与喷药头6内的空腔相连通，所述直管7为弹性橡胶制成。

本技术方案的一种改进方式，可以是所述圆顶头9顶端设置有顶喷面12，所述顶喷面12上设置有顶喷口13，所述顶喷口13外侧设置有柔软橡胶制成的单向顶阀片14，所述顶喷口13与喷药头6内的空腔相连通。

还可以优化为，套接部5与收缩部4相邻处及套接部5自由端末端均设置有环形突起15。

进一步优化为，灌胃管1靠近灌胃注射器3一端设置有把手翅16。

有现有技术相比，本实用新型产生的有益效果如下：收缩管的设置使本产品在探入到小鼠体内的过程中，减少阻力；半球状圆顶头的设计同样使在本产品在探入到小鼠体内时减少对小鼠的伤害；设置在内陷管侧面的长槽状的喷药口可以使给药量大，同时配合圆顶头上设置的顶喷口可以减小单个开口的给药压力，使给药量均匀，对小鼠胃部的冲击小，伤害小；单向阀片和单向顶阀片的设计使在不需要给药的过程中，保持灌胃管内的药液不外泄，小鼠口腔、食道、胃部的体液不混入灌胃管内。

附图说明

图1是本实用新型整体的结构示意图；

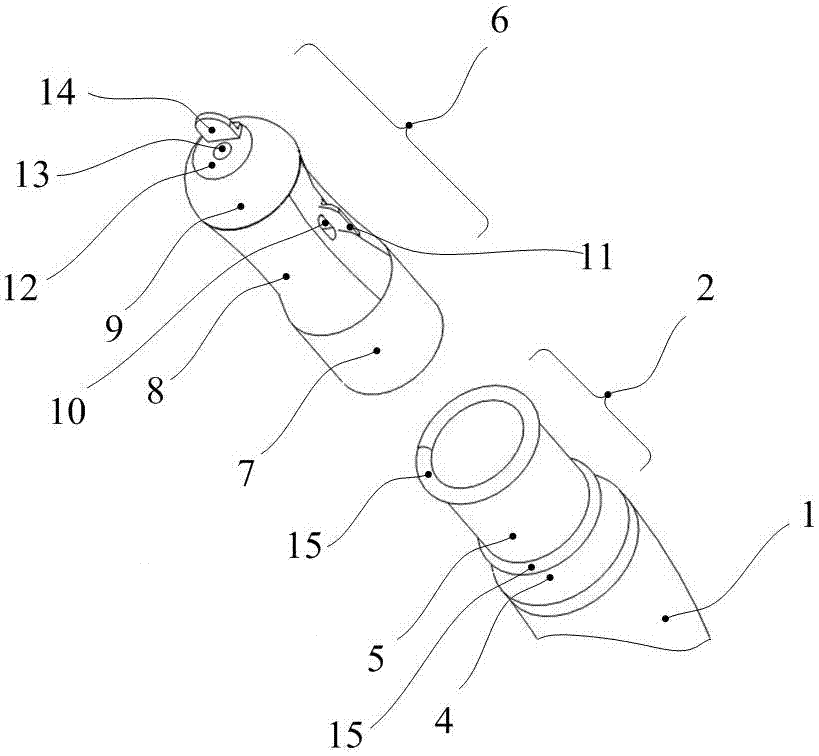

图2是本实用新型喷药头部分的局部放大示意图；

图3是本实用新型喷药头另一视角的局部放大示意图；

其中：1、灌胃管；2、连接管；3、灌胃注射器；4、收缩部；5、套接部；6、喷药头；7、直管；8、内陷管；9、圆顶头；10、喷药口；11、单向阀片；12、顶喷面；13、顶喷口；14、单向顶阀片；15、环状突起；16、把手翅。

具体实施方式

下面结合附图1至3对本实用新型的具体实施方式作进一步详细的说明，但该实施例仅起解释说明的作用，并不能理解为是对本实用新型的进一步限定。

实施例一：

本实用新型采用的技术方案为一种小鼠灌胃器，包括中空的灌胃管1，所述灌胃管1的末端固接有连接管2，所述灌胃管1的顶端连接有灌胃注射器3，所述连接管2包括与灌胃管1套接的收缩部4、与收缩部4小头一端固接的直管状的套接部5，所述套接部5上套接有喷药头6，所述喷药头6依次包括直管7、内陷管8、圆顶头9，所述直管7与套接部5套接，所述内陷管8相对称两侧向内凹陷，形成椭园形截面结构，所述圆顶头9为半球形结构，所述内陷管8向内的凹陷面上设置有长槽形的喷药口10，所述喷药口10外侧设置有柔软橡胶制成的单向阀片11，所述连接管2、喷药头6内均设置有与中空的灌胃管1相连通的空腔，所述喷药口10与喷药头6内的空腔相连通，所述直管7为弹性橡胶制成。所述圆顶头9顶端设置有顶喷面12，所述顶喷面12上设置有顶喷口13，所述顶喷口13外侧设置有柔软橡胶制成的单向顶阀片14，所述顶喷口13与喷药头6内的空腔相连通。套接部5与收缩部4相邻处及套接部5自由端末端均设置有环形突起15。灌胃管1靠近灌胃注射器3一端设置有把手翅16。

使用方法：将灌胃注射器3内注满药液，将灌胃注射器3、连接管2与灌胃管1相连接，将喷药头6的弹性的直管7套接到连接管2的套接部5上，利用套接部5上的两个环状突起15以提高套接部5与直管7之间的连接力。用手把住把手翅16，推动灌胃注射器3上的活塞，在压力的作用下顶喷口13外侧的单向顶阀片14和喷药口10外侧的单向阀片11打开，使管腔内的空气排出，当药液充满灌胃管1及连接管2和给药头6的内腔后，向外拉动活塞，在本身弹性及负压的作用下，单向阀片11和单向顶阀片14关闭，使灌胃管1及连接管2和给药头6的内腔内形成负压，分别将喷药口10及顶喷口13紧紧封闭，使药液不能流出或滴落。然后依次将给药头6、连接管2及灌胃管1慢慢自小鼠的口腔、食道直至将给药头6到达其胃部。推动活塞，在压力的作用下单向阀片11和单向顶阀片14打开，使药液均匀喷入到小鼠的胃部。完成给药过程。给药结束后，向外拉动活塞，本身弹性及负压的作用下，单向阀片11和单向顶阀片14关闭，使灌胃管1及连接管2和给药头6的内腔内形成负压，分别将喷药口10及顶喷口13紧紧封闭，使药液不能流出或滴落，也不使小鼠的体液进入到管腔中，慢慢抽出灌胃管1、连接管2、给药头6，完成操作。

实施例二：对给药量大且体型大一些的小鼠进行给药时，也可以将给药头取下。除不包括给药头6外，其它结构同实施例一。

使用方便：将灌胃注射器3内注满药液，将灌胃注射器3、连接管2与灌胃管1相连接，慢慢推动灌胃注射器3上的活塞，使灌胃管1及连接管2内充满药液，将管腔内的空气排出。自连接管2的套接管5开始，依次将连接管2、灌胃管1探入到小鼠体内，当套接管5到达小鼠胃部时，推动活塞进行给药。由于套接管5末端设置有环形的环头突起15，在探入的过程中可以尽可能减小对小鼠的伤害。给药完成后，慢慢取出连接管2和灌胃管1，完成操作。

对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
