滑块支撑式髌骨轴位摄片架的制作方法

技术特征：

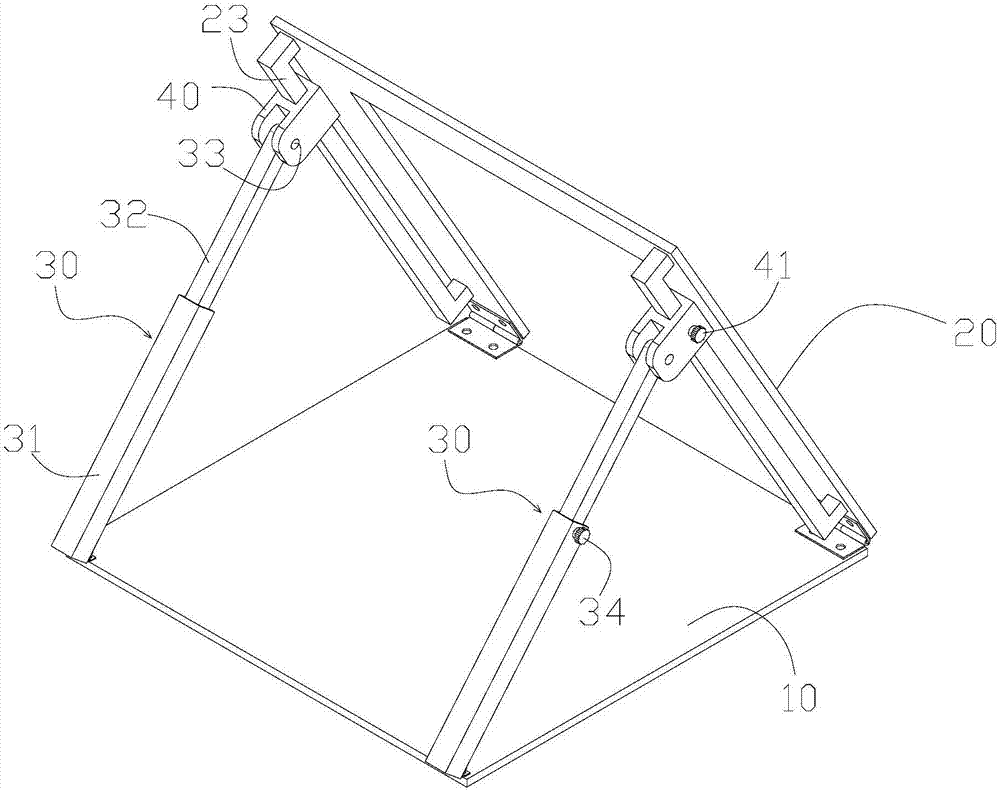

1.一种滑块支撑式髌骨轴位摄片架，其特征在于，包括：

一底板(10)；和，

一框体(20)，所述框体(20)内部设有肢体容纳空间(21),所述框体(20)的下端与所述底板(10)的一侧枢轴连接，所述框体(20)的内侧边缘上设有至少一根竖向的导向杆(23)；以及，

至少一支撑组件(30)，所述支撑组件(30)位于所述框体(20)的相对侧的边缘处，并且，所述支撑组件(30)的一端与所述底板(10)枢轴连接，另一端与滑块(40)枢轴连接，所述滑块(40)与所述导向杆(23)沿所述导向杆(23)方向可滑动连接。

2.根据权利要求1所述的滑块支撑式髌骨轴位摄片架，其特征在于，所述支撑组件(30)为两根，分别设于所述框体(20)的左右两侧。

3.根据权利要求1所述的滑块支撑式髌骨轴位摄片架，其特征在于，所述支撑组件(30)可伸缩。

4.根据权利要求3所述的滑块支撑式髌骨轴位摄片架，其特征在于，所述支撑组件(30)包括支撑外杆(31)、支撑内杆(32)和第一锁紧螺钉(34)，所述支撑内杆(32)与所述支撑外杆(31)可伸缩连接，

所述第一锁紧螺钉(34)与所述支撑外杆(31)螺纹连接，其前端抵于所述支撑内杆(32)的表面。

5.根据权利要求1至4中任意一项所述的滑块支撑式髌骨轴位摄片架，其特征在于，所述框体(20)的上边缘的内侧和/或外侧横向固定设有条状的毛面粘扣带(22)。

6.根据权利要求1至4中任意一项所述的滑块支撑式髌骨轴位摄片架，其特征在于，还包括第二锁紧螺钉(41)，所述第二锁紧螺钉(41)与所述滑块(40)螺纹连接，其前端抵于所述导向杆(23)的表面。

7.根据权利要求1至4中任意一项所述的滑块支撑式髌骨轴位摄片架，其特征在于，所述底板(10)与所述框体(20)的外轮廓一致。
