滑块支撑式髌骨轴位摄片架的制作方法

本实用新型涉及放射拍片过程中探测板的支撑定位装置，尤其涉及一种滑块支撑式髌骨轴位摄片架。

背景技术：

髌骨轴位摄片时，患者的体位主要有俯卧位、坐位和侧卧位。

俯卧位摄片要求患者俯卧于摄影台上，被检侧膝部尽量弯曲，与此同时，患者用手拉住踝部或用绷带拉住下腿，探测板放于髌骨下方。

坐位摄片要求患者坐于摄影台上，被检侧膝部弯曲约成直角，探测板放于大腿下端的上方，患者或陪同人员用手按住探测板边缘，以作固定。

侧卧位摄片有两种体位。侧卧位体位一要求患者侧卧于摄影台上，对侧靠于台面，膝部弯曲约90，将被检侧下肢用枕头或沙袋垫高，使下肢长轴与台面平行。探测板竖立直放于对侧下肢上，紧靠患侧大腿下端的前面和髌骨上缘；侧卧位体位二要求患者侧卧于摄影台上，被检侧膝部弯曲，大腿与小腿的外侧紧靠台面，膝部和踝部可用棉垫稍垫高。探测板在台面竖立直放，紧靠大腿前面，与髌骨垂直，探测板的背面需要用手支撑固定。

综上所述，髌骨轴位常规拍摄的几种体位中，无论俯卧位、坐位或侧卧位，不是要求患者膝关节尽量屈曲，就是需要患者或陪同人员手扶探测板以将其固定，同时探测板需紧贴膝关节。受疼痛影响，患者伤后难以尽量屈曲膝关节，不能很好地配合髌骨轴位的常规拍摄体位要求，给X线准确诊断带来困难；探测板紧贴髌骨的要求加重了患者的疼痛感；手扶探测板容易晃动，从而造成摄片不清晰；并且，陪同人员手扶探测板配合摄片时会受到不必要的X射线辐射。

与本专利同日申请的名称为《髌骨轴位摄片架》的专利申请中使用粘扣带作为支撑组件的连接方式，但是，粘扣带连接会存在使用寿命有限的问题。

技术实现要素：

本实用新型的目的在于提供一种髌骨轴位摄片架，从而解决现有技术中存在的前述问题中的至少一种。

为了实现上述目的，本实用新型采用的技术方案如下：一种滑块支撑式髌骨轴位摄片架，包括：

一底板；和一框体，框体内部设有肢体容纳空间,框体的下端与底板的一侧枢轴连接，框体的内侧边缘上设有至少一根竖向的导向杆；以及，至少一支撑组件，支撑组件位于框体的相对侧的边缘处，并且，支撑组件的一端与底板枢轴连接，另一端与滑块枢轴连接，滑块与导向杆沿导向杆方向可滑动连接。

优选地，支撑组件为两根，分别设于框体的左右两侧。

优选地，支撑组件可伸缩。

优选地，支撑组件包括支撑外杆、支撑内杆和第一锁紧螺钉，支撑内杆与支撑外杆可伸缩连接，

第一锁紧螺钉与支撑外杆螺纹连接，其前端抵于支撑内杆的表面。

优选地，框体的上边缘的内侧和/或外侧横向固定设有条状的毛面粘扣带。

优选地，还包括第二锁紧螺钉，第二锁紧螺钉与滑块螺纹连接，其前端抵于导向杆的表面。

优选地，底板与框体的外轮廓一致。

本实用新型的有益效果是：

1、本实用新型能减轻患者配合摄片采取常规体位时的疼痛；

2、本实用新型的探测板设置于框体上，能免除探测板紧贴膝关节时给患者造成的疼痛；

3、本实用新型能稳固支撑探测板，避免了手扶探测板易晃动而造成摄片图像不清晰的问题；

4、本实用新型不需要陪同人员帮助固定探测板，避免了陪同人员受到X射线辐射；

5、本实用新型制作简易、操作简便，易于推广。

6、本实用新型采用滑块支撑结构，解决了粘扣等连接方式使用寿命有限的问题，提高了摄片架的整体使用寿命，同时，支撑更为牢固可靠。

附图说明

图1是本实用新型一种实施例的立体图；

图2是本实用新型另一种实施例的立体图。

附图标记说明

10-底板，20-框体，21-肢体容纳空间，22-毛面粘扣带，23-导向杆，30-支撑组件，31-支撑外杆，32-支撑内杆，33-销轴，34-第一锁紧螺钉，40-滑块， 41-第二锁紧螺钉。

具体实施方式

通过解释以下本申请的优选实施方案，本实用新型的其他目的和优点将变得清楚。

请参考图1所示，一种滑块支撑式髌骨轴位摄片架，包括一底板10；和一框体20，框体20内部设有肢体容纳空间21,患者将被检测肢体通过肢体容纳空间21伸入摄片架中,框体20的下端与底板10的一侧枢轴连接，框体20的内侧左右两端边缘上各设有一根竖向的导向杆23；相应于导向杆23，本实用新型还包括两支撑组件30，支撑组件30位于框体20的相对侧的边缘处，并且，支撑组件30的一端与底板10枢轴连接，另一端与滑块40通过销轴33枢轴连接，滑块40与导向杆23沿导向杆23方向可滑动连接。

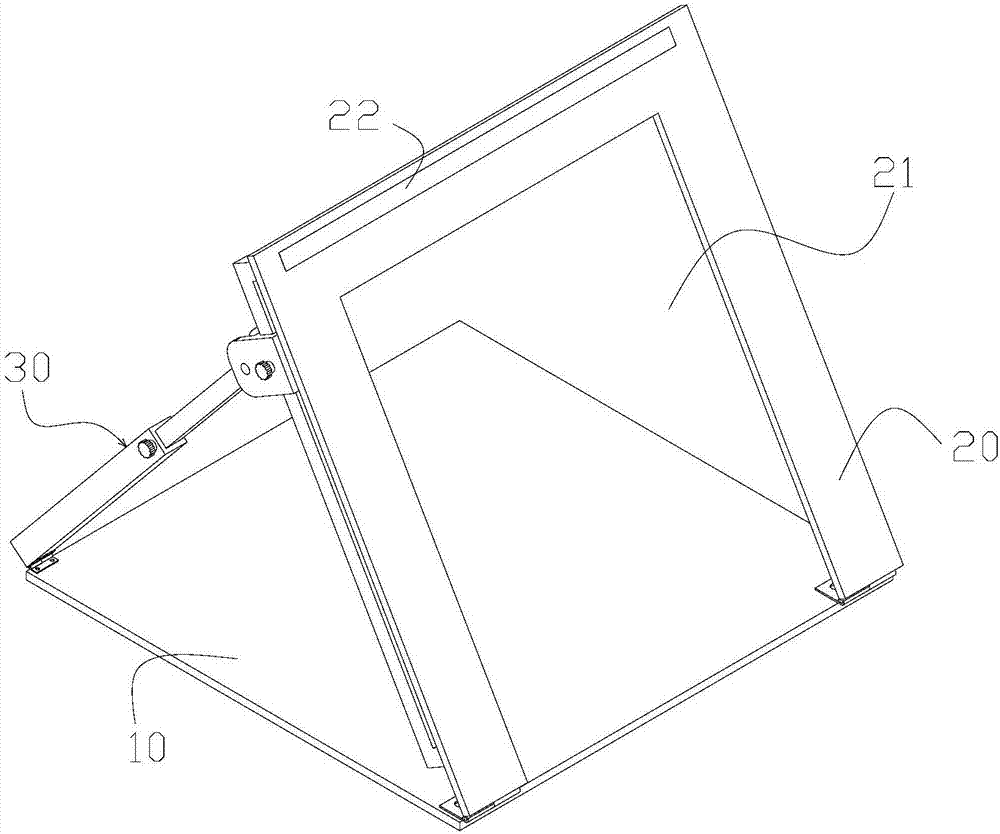

请参考图2所示，支撑组件30也可为一个，仅设置在框体20的一侧，但在框体20的左右两侧各设置一个支撑组件30的结构更为稳固可靠。

使用时，患者可取用较为舒适的坐位或仰卧位，依照患者可接受的程度，被检测膝部弯曲至20°或以上角度即可满足摄片要求，避免了采用俯卧位时被检侧膝部需要尽量屈曲，或者坐位和侧位要求被检侧膝部屈曲90°而产生的疼痛不适。支撑组件30与框体20通过滑块40与导向杆23连接，便于快速的进行定位，提高了摄片的效率，支撑牢固，有利于确保摄片清晰。

为了进一步的确保支撑的牢固性，优选地，本实用新型还包括第二锁紧螺钉41，第二锁紧螺钉41与滑块40螺纹连接，其前端抵于导向杆23的表面。需要对框体20的倾斜角度进行调整时，可将第二锁紧螺钉41旋松，将框体20调整到合适的角度后，再将第二锁紧螺钉41旋紧。如果不设置第二锁紧螺钉41，也可在滑块40和导向杆23之间设置一定的阻尼，阻尼的大小只要满足摄片时支撑框体20和探测板的重量，轻微碰触时框体20不晃动即可。

为了进一步的拓展框体20倾斜角度的调整范围，优选地，支撑组件30可伸缩。作为优选的实施例，支撑组件30包括支撑外杆31、支撑内杆32和第一锁紧螺钉34，支撑内杆32与支撑外杆31可伸缩连接，第一锁紧螺钉34与支撑外杆31螺纹连接，其前端抵于支撑内杆32的表面。

支撑组件30的伸缩与滑块40和导向杆23之间的滑动两种调整方式中可以根据需要选择其中一种，也可以同时调整。

为了能够固定探测板，优选地，框体20的顶端外侧横向设有条状的毛面粘扣带22。在此处设置毛面粘扣带22而不设置钩面粘扣带的目的是，避免患者肢体碰触到钩面粘扣带而被刺痛。

优选地，底板10与框体20的外轮廓一致。本实用新型闲置时，可将其折叠，底板10与框体20的外轮廓一致，使本实用新型外型美观，便于存放。

本实用新型的一种使用方式为，患者取仰卧位，髌骨轴位摄片架底板10置于摄影台上，将设有支撑组件30的一端朝向患者头侧，被检侧膝部屈曲适当角度，将被检侧部分小腿放置于框体20的肢体容纳空间21内。根据患者被检侧膝部屈曲的程度，用支撑组件30调整框体20与底板10之间的夹角，使固定于框体20上的探测板基本垂直于髌骨纵轴，将第一锁紧螺钉34和/或第二锁紧螺钉41旋紧。根据拍摄角度需要将探测板放置于框体20的外侧面，用钩面粘扣带将探测板固定于框体20顶端的毛面粘扣带22，即可进行从头侧向足侧摄片。

此外，还可以根据需要，将框体20侧朝向患者的头部，从足侧向头侧摄片。

以上仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视本实用新型的保护范围。
