一次性动静脉采血针的制作方法

本实用新型属于采血装置技术领域，具体涉及一种一次性动静脉采血针。

背景技术：

目前，在医疗检验过程中用于采集血样经常使用到的装置包括真空采血管以及与真空采血管配套使用的采血针，采血管在生产过程中预留了一定量的负压，当采血针穿刺进入血管后，通过与采血针联合作用，收集血液。

现有的采血针通常包括瓶塞穿刺针、血管穿刺针，以及连接瓶塞穿刺针和血管穿刺针的软管，采血时，大多数情况下，采血工作者先将血管穿刺针穿刺血管后，一手扶持血管穿刺针，另一手再将瓶塞穿刺针与真空采血管，两手配合使用，用以收集血液。但是，如果采血者技术不熟练或者操作时间过长，容易出现两手搭配不协调、引发血管穿刺针在血管中滑动的问题，增加被采血者的苦楚。

技术实现要素：

本实用新型的目的是提供一种一次性动静脉采血针，解决了现有技术中，采血者技术不熟练或者操作时间过长，容易出现两手搭配不协调、引发血管穿刺针在血管中滑动的问题。

本实用新型提供的一种一次性动静脉采血针，包括瓶塞穿刺针、血管穿刺针、以及连接瓶塞穿刺针和血管穿刺针的软管，所述软管上设置有采血管固定装置，所述采血管固定装置包括单面胶带纸和支座，所述单面胶带纸粘接在所述软管靠近血管穿刺针的一端，并且在所述软管的两侧留有一定凸出部分，所述单面胶带纸有胶的一面还贴有一层可撕的保护纸；

所述支座包括底板、竖直固定块和斜坡固定块，所述底板固定在所述单面胶带纸的一端，底板的底部还固定有用于将所述支座固定在桌面上的桌面固定装置，所述底板上部固定有所述竖直固定块，并且所述竖直固定块上纵向开设有竖直圆柱形通槽，所述斜坡固定块为直角三棱柱形状，且直角三棱柱的直角所在的其中一个平面与所述底板的上部固定，所述直角三棱柱的斜面向上，且直角三棱柱的斜面上沿直斜面倾斜方向开设有向下凹陷的半圆形凹槽，并且所述凹槽的上端开口与所述竖直圆柱形通槽的上端开口连通。

优选的，所述保护纸与所述单面胶带纸贴合后留有凸出端。

优选的，所述竖直圆柱形通槽的内壁上、围绕所述竖直圆柱形通槽的中心轴固定有橡胶圈。

优选的，沿所述凹槽的内壁横向固定有优弧形橡胶卡弧。

优选的，所述桌面固定装置为双面胶，双面胶的一面与所述底板的底部粘接，另一面贴有一层可撕的离型纸。

优选的，所述桌面固定装置为软性塑料或者橡胶制成的吸盘，所述吸盘的上端为平面，并与所述底板的底部粘接。

优选的，所述一次性动静脉采血针还包括注射器，所述软管为“Y”形的管子，且所述软管的竖直端端口与所述血管穿刺针连通，其中一个倾斜端口与所述瓶塞穿刺针连通，另一个倾斜端口与所述注射器连通；所述单面胶带纸粘接在所述软管靠近血管穿刺针的竖直端。

优选的，所述软管的两个倾斜端上均设置有止液夹。

本实用新型提供的一种一次性动静脉采血针，通过单面胶带纸将软管固定在被采血者的手臂上，同时可以预先将真空采血管放置于竖直固定块的竖直圆柱形通槽内，或者倾斜放置于斜坡固定块的凹槽内，解放了双手，省力、不易造成采血者手部疲劳，也不会出现两手搭配不协调、引发血管穿刺针在血管中滑动的问题；

通过设置橡胶圈和优弧形橡胶卡弧，使采血管特定的部位受到摩擦力，防止采血管上下滑动，也避免竖直圆柱形通槽或者凹槽与采血管之间摩擦力过大，不易插入和取出，同时可根据实际情况人为限定采血管的插入深度和位置，灵活使用；

采用Y”形的软管使得从血管流出的血液分别流入注射器和备用的真空采血管，扎针一次，在利用注射器收集动脉血的同时一部分血液流入备用的采血管，可以同时满足动脉血的检测需求和静脉血的检测需求，操作简单，且减轻了患者的苦楚。

附图说明

图1为本实用新型一次性动静脉采血针的结构示意图；

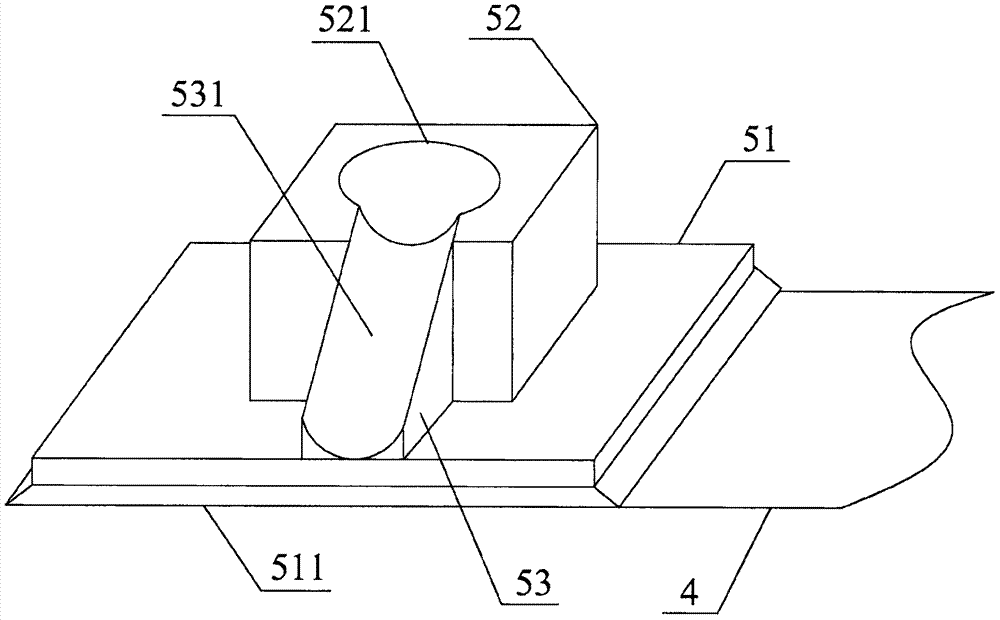

图2为本实用新型一次性动静脉采血针中支座的结构示意图；

图3为本实用新型一次性动静脉采血针中支座的俯视图。

图中，1.瓶塞穿刺针，2.血管穿刺针，3.软管，4.单面胶带纸，5.支座， 51.底板，511.吸盘，52.竖直固定块，521.竖直圆柱形通槽，522.橡胶圈， 53.斜坡固定块，531.半圆形凹槽，532.优弧形橡胶卡弧，6.注射器，7.止液夹。

具体实施方式

下面结合附图，对本实用新型的具体实施方式进行详细描述，但应当理解本实用新型的保护范围并不受具体实施方式的限制。

一种一次性动静脉采血针，具体如图1-3所示，包括用于与真空采血管接通的瓶塞穿刺针1、血管穿刺针2、以及连接瓶塞穿刺针1和血管穿刺针2的软管 3，软管3上设置有采血管固定装置，采血管固定装置包括单面胶带纸4和支座 5，单面胶带纸4缠绕1-2圈后粘接在软管3靠近血管穿刺针2的一端，并且在软管3的两侧留有一定凸出部分，这个凸出部分的长度是3-8cm，单面胶带纸4 有胶的一面还贴有一层可撕的保护纸，该保护纸选用离型纸，且保护纸与单面胶带纸4贴合后留有突出端，便于撕掉保护纸；

支座5包括底板51、竖直固定块52和斜坡固定块53，底板51粘接在单面胶带纸4的一端，并且粘接在单面胶带纸4不含胶的一面上，底板51的底部还粘接有用于将支座5固定在桌面上的桌面固定装置，底板51上部粘接有竖直固定块52，并且竖直固定块52上纵向开设有竖直圆柱形通槽521，斜坡固定块53 为直角三棱柱形状，且直角三棱柱的直角所在的其中一个平面与底板51的上部粘接，直角三棱柱的斜面向上，且直角三棱柱的斜面上沿直斜面倾斜方向开设有向下凹陷的半圆形凹槽531，并且半圆形凹槽531的上端开口与竖直圆柱形通槽521的上端开口连通。

本实用新型的动静脉采血针，使用时一手扶持血管穿刺针2，另一手再将瓶塞穿刺针1与真空采血管，两手配合使用，用以收集血液，其特殊之处在于，当血管穿刺针2穿刺血管后，撕掉单面胶带纸4上的保护纸，通过单面胶带纸4 将软管3固定在被采血者的手臂上，由于单面胶带纸4靠近血管穿刺针2设置，所以血管穿刺针2也相应的被固定，这样，当需要瓶塞穿刺针1穿刺真空采血管时，采血者可以暂时将手放松，或者稍用力按着血管穿刺针2即可。

再者，本实用新型中的采血管固定装置，可以预先将真空采血管放置于竖直固定块52的竖直圆柱形通槽521内，或者倾斜放置于斜坡固定块53的半圆形凹槽531内，然后通过桌面固定装置将支座5固定，最终达到将采血管固定的作用，可以解放采血者的另一只手，这时再将瓶塞穿刺针1穿刺血管，省力、不易造成采血者手部疲劳，也不会出现两手搭配不协调、引发血管穿刺针在血管中滑动的问题。半圆形凹槽531的上端开口与竖直圆柱形通槽521的上端开口连通，给采血管的头部留出空间，最大限度的不妨碍软管3的活动。

桌面固定装置的结构可以多种多样，以能实现将支座5固定在桌面上均可，比如采用如下的方式：

桌面固定装置为双面胶，双面胶的一面与底板51的底部粘接，另一面贴有一层可撕的离型纸，通过双面胶将支座5粘在桌面上。

桌面固定装置为软性塑料或者橡胶制成的吸盘511，吸盘511的上端为平面，并与底板51的底部粘接，下端结构与常规吸盘511的结构相同。

需要说明的是，由于采血管很轻，即使装满了血样，质量也不重，加之单人采血时间不长，所以只要底板51的面积稍大一些，再加上桌面固定装置，足以将装有血样的采血管支撑住。

优选的，竖直圆柱形通槽521的内壁上、围绕竖直圆柱形通槽521的中心轴固定有橡胶圈522，当采血管借助外力插进竖直圆柱形通槽521内后与橡胶圈 522紧密抵接，使采血管特定的部位受到摩擦力，防止采血管上下滑动，也避免竖直圆柱形通槽521与采血管之间摩擦力过大，不易插入和取出，同时可根据实际情况人为限定采血管的插入深度，灵活使用。

优选的，沿半圆形凹槽531的内壁横向固定有优弧形橡胶卡弧532，同样也使采血管特定的部位受到摩擦力，优弧形比劣弧形接触面积大，防止采血管上下滑动，也避免半圆形凹槽531与采血管之间摩擦力过大，不易插入和取出，同时可根据实际情况人为限定采血管的上下位置，灵活使用。

优选的，本实用新型的一次性动静脉采血针还包括注射器6，所述软管3为“Y”形的管子，且所述软管3的竖直端端口与所述血管穿刺针2连通，其中一个倾斜端口与所述瓶塞穿刺针1连通，另一个倾斜端口与所述注射器6连通；所述单面胶带纸4粘接在所述软管3靠近血管穿刺针2的竖直端。采用Y”形的软管3使得从血管流出的血液分别流入注射器6和备用的真空采血管，扎针一次，在利用注射器6收集动脉血的同时一部分血液流入备用的采血管，可以同时满足动脉血的检测需求和静脉血的检测需求，操作简单，减轻了患者苦楚。

优选的，所述软管3的两个倾斜端上均设置有止液夹7，利用止液夹7阻断软管3端口液体的流出，使其只用于真空采血管收集血液，或者只用于注射器6 收集血液，灵活性高。

以上公开的仅为本实用新型的具体实施例，但是，本实用新型并非局限于此，任何本领域的技术人员能思之的变化都应落入本实用新型的保护范围。
