一种心率检测设备的制作方法

本实用新型属于心率监测技术领域，具体涉及一种心率检测设备。

背景技术：

心率是否正常是反映人体是否健康的重要指标，时常了解人体自身的心率变化，通过调节饮食及运动等生活习惯可保持身体健康。人体状态不是一成不变的，在不同时间段和不同身体状态下心率是不同的，及时了解心率变化，提前预防身体疾病。

目前，随着智能穿戴类产品的兴起，越来越多的运动手环、智能手表等上市，其中一些智能穿戴类产品主要针对身体健康状况进行监测，例如运动情况、心率、睡眠情况等，但是此类智能穿戴类产品集成功能多且制造过程复杂，导致其功耗大、价格高，对单纯需要检测心率的用户提高了购买门槛。因此，为了满足大部分用户对检测心率的要求，本文提出一种简易且功耗低的心率检测设备。

技术实现要素：

本实用新型提供一种心率检测设备，用于解决现有技术中用于检测心率的智能穿戴类产品功耗高且价格高的问题，通过仅实现心率检测，降低产品的功耗及成本，便于长时间使用，且满足多数用户的购买需求；该设备可通过粘接带实现反复粘贴使用，且可将该设备粘结至有待检测心率的任何部位，提高佩戴灵活性。

为了解决上述技术问题，本实用新型所提出如下技术方案予以解决：

一种心率检测设备，其特征在于，包括外壳、PCB板、粘接带、设置在所述PCB板上的无线通讯模块、心率传感器、电池、心率信号采集电路和与所述心率信号采集电路电连接的控制电路；所述PCB板、无线通讯模块、心率传感器、电池、心率信号采集电路和控制电路均容纳在所述外壳内；所述外壳包括上壳和相对于所述上壳可拆卸的下壳；所述心率传感器与所述心率信号采集电路电连接；所述心率传感器检测用户心率数据并通过所述无线通讯模块无线发送至智能终端；所述粘接带设置在所述下壳底部，用于将所述心率检测设备粘结至用户有待检测心率的部位。

进一步地，所述外壳上包括开关机按键，所述开关机按键通过按键电路与所述控制电路电连接，用于打开或关闭所述心率检测设备。

进一步地，所述电池为可充电纽扣电池或不充电纽扣电池。

进一步地，所述心率检测设备还包括用于指示所述电池电量的指示灯和与所述指示灯相连的电量检测电路，所述电量检测电路与所述电池相连。

进一步地，当所述电池为可充电纽扣电池时，所述心率检测设备还包括与所述可充电纽扣电池相连的充电电路和设置在所述外壳上的USB充电口，所述充电电路通过所述USB充电口连接外部电池并通过所述USB充电口为所述可充电纽扣电池充电。

进一步地，所述上壳内周侧壁上设置有卡槽，且所述下壳周向设置有与所述卡槽相卡接的卡爪。

进一步地，所述心率检测设备还包括设置在所述PCB板和所述下壳之间的防水泡棉框；在所述卡爪卡接至所述卡槽时，所述防水泡棉框处于所述卡爪的内侧。

进一步地，所述智能终端为安装有与所述心率检测设备配合使用的应用程序的手机或电脑。

与现有技术相比，本实用新型的优点和有益效果是：结构简单，易于实现，降低了制造成本；且该设备仅用于心率检测并且将心率信号通过无线通讯模块无线发送至智能终端进行处理，功能模块少，功耗低，便于长时间使用；该设备可通过粘接带实现反复粘贴使用，且可将该设备粘结至有待检测心率的任何部位，提高佩戴灵活性。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对本实用新型实施例或现有技术描述中所需要使用的附图作一简要介绍，显而易见地，下面描述的附图是本实用新型的一些实施例，对于本领域的普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他附图。

图1为本实用新型的心率检测设备设置在粘接带上的结构图；

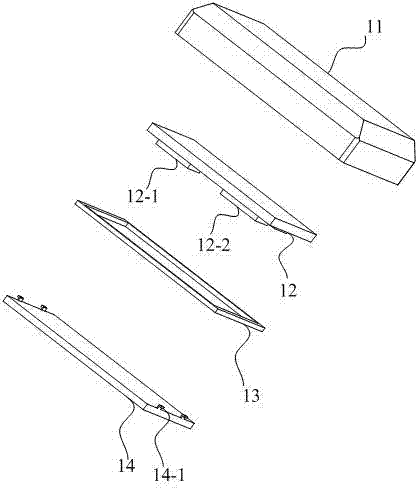

图2为本实用新型的心率检测设备的分解结构图；

图3为沿图1中A-A方向的剖视图。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实施例涉及一种心率检测设备10，包括外壳、PCB板12、粘接带20、设置在PCB板12上的无线通讯模块12-1、心率传感器（未图示）、电池（未图示）、心率信号采集电路（未图示）和与心率信号采集电路电连接的控制电路12-2；PCB板12、无线通讯模块12-1、心率传感器、电池、心率信号采集电路和控制电路12-2均容纳在外壳内；外壳包括上壳11和相对于上壳11可拆卸的下壳14；心率传感器与心率信号采集电路电连接；心率传感器检测用户心率数据并通过无线通讯模块12-1无线发送至智能终端（未图示）；粘接带20设置在下壳14底部，用于将心率检测设备10粘结至用户有待检测心率的部位。

具体地，在本实施例中，仅设置检测用户心率的功能模块，简化了整个设备10，使得该设备10简易且功耗低。电池为该设备10提供电能，心率信号采集电路将经过心率传感器采集并转换的心率信号进行处理，并且通过无线通讯模块12-1无线发送至智能终端，该智能终端可以为安装有配合该设备10单独开发的应用程序的手机或电脑（例如便携式或台式），在该应用程序中处理并显示接收到的心率信号，用于在心率出现异常时及时提醒用户预防，减少了在该设备10上设置非必要的功能模块，从而降低了该设备10的功耗。本实施例中的无线通讯模块12-1选用低功耗类型，例如低功耗蓝牙或低功耗Wifi模块等。为了用户方便使用该设备10，提高该设备10的佩戴灵活性，可以将该设备10放置在用户任何部位以采集用户任何部位处的心率信号，如图1所示，将整个设备10设置在粘接带20上，该粘接带20类似医用胶带的材质，负责用户使用该设备10时在用户任何部位处的固定，实现方式类似于市面上的创可贴产品，通过该粘接带20用户可以对该设备10进行反复粘贴使用。

在本实施例中，上壳11相对于下壳14可拆卸，且上壳11和下壳14可以均为透明件，如图2和图3所示，在上壳11内周侧壁上设置有四个卡槽11-1，并且在下壳14周向设置有与各卡槽11-1对应卡接的四个向外突出的卡爪14-1，当下壳14安装至上壳11上时，各卡爪14-1对应卡接到各卡槽11-1内，实现下壳14到上壳11的固定。替代地，也可以在上壳11的底部开设有多个螺纹槽（未图示），在下壳11对应螺纹槽的位置开设有螺纹孔（未图示），在螺纹孔中安装螺钉，并将螺钉拧入螺纹槽内，实现上壳11到下壳14的螺纹固定。

另外，外壳上包括开关机按键（未图示），其通过按键电路与控制电路电连接，用于打开或关闭心率检测设备10。

在本实施例中，为了简化该设备10的结构，电池为不可充电的纽扣电池，对应地，可以在外壳上设置指示电池电量的指示灯（未图示），并且在PCB板12上设置与该指示灯相连的电量检测电路（未图示），在该电池电量充足时，指示灯可以显示为绿色或另一其他颜色，在电池电量不足时，指示灯可以指示为红外或另一其他颜色，提醒用户及时更换电池。替代地，为了保护环境，该电池可以为可充电的纽扣电池，对应地，在外壳上设置有USB充电口（未图示），并且在PCB板12上设置与电池相连的充电电路（未图示），在电池电量不足时，将外部电源插入USB充电口并通过充电电路对电池进行充电，实现该电池的可持续使用。

为了提高该心率检测设备10的防水或防汗性能，并且扩大该心率检测设备10的使用范围，便于用户在洗澡或雨天等情况下检测心率，如图2所示，在PCB板12和下壳14之间设置有防水泡棉框13；如图3所示，在卡爪14-1卡接至卡槽11-1内时，该防水泡棉框13处于卡爪14-1的内侧，避免从卡爪14-1和卡槽11-1之间的缝隙内进水或汗液，造成PCB板12上各器件的损坏。

本实施例提供的心率检测设备10，其结构简单，易于实现，降低了制造成本；且该设备10仅用于心率检测并且将心率信号通过无线通讯模块12-1发送至智能终端进行处理，功能模块少，功耗低，便于长时间使用，满足大部分用户的购买需求；通过粘接带20提高该设备10的佩戴灵活性；增设的防水泡棉框13有助于提高该设备10的防水性能，扩大该设备10的使用范围。
